Método de solución de problemas del controlador de temperatura

1, inspección visual y juicio
(1) Juzgar:
Los indicadores XDl (rojo) y XD2 (verde) en el panel de control indican la conservación del calor y el estado de calentamiento del horno de alta temperatura (es decir, apagado y encendido). Cerrar K2 en condiciones normales; El circuito de oscilación y amplificación comienza a funcionar. Se mantiene el relé J, se enciende la luz verde y luego se enciende K1. La acción CJ y el contacto están cerrados. Si la luz verde no está encendida, la luz roja está encendida. Y cuando el amperímetro no tiene indicación y el CJ no tiene acción ni ruido. Se puede juzgar que el circuito de conversión de CA, CC y temperatura de la parte de la fuente de alimentación funciona normalmente, y la falla puede ocurrir en la parte de oscilación, detección y amplificación del circuito; Si el horno de alta temperatura puede calentarse después del encendido, cuando el puntero de milivoltímetro se desvía a una temperatura predeterminada, la luz verde no se apaga y la luz roja no se enciende. El horno de alta temperatura continúa calentándose, es decir, la falla de control, se puede juzgar que la parte de la fuente de alimentación del circuito de CA, CC, conversión de temperatura, detección de tres partes del circuito es normal, y la oscilación y amplificación de estos dos partes del circuito pueden estar defectuosas.


(2) Verificar:
Retire la carcasa y revise cuidadosamente los componentes como relés, contactores de CA y transformadores para ver si hay marcas de quemaduras obvias. Si los terminales, los cables de conexión del circuito, los componentes, etc. están desconectados o desoldados. Luego encienda el poder. Los componentes anteriores se prueban con una pluma a su vez. Si la entrada y la salida del cable de conexión están electrificadas o no.

2, detección de voltaje
Si la falla no se ha detectado y eliminado después de las comprobaciones anteriores, es necesario medir el valor de voltaje de cada polo del triodo BG1 y BG2 utilizando el voltaje de CC del multímetro. Debe cumplir con los valores enumerados.
De acuerdo con el método anterior, se puede juzgar la falla general del controlador de temperatura.

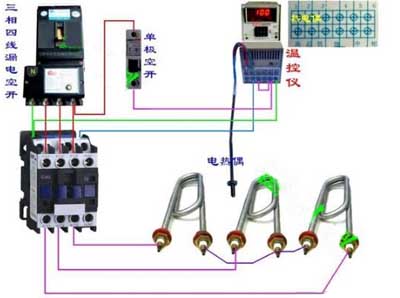

Diagrama de mantenimiento del equipo de control principal del circuito controlador de temperatura
PREV:Método de cableado del circuito del controlador de temperatura
NEXT:método de instalación del termostato mecánico
