MF51 103AT-4 NTC10K1% 3435 50K 100K Termistor de alambre esmaltado

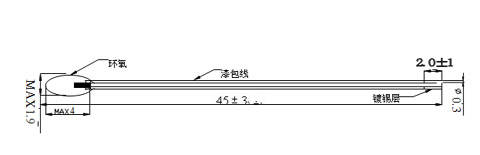

A: dimensiones de apariencia
1: Tamaño de la cabeza: 1.0 mm ~ 3.0 mm (según los requisitos del cliente)
2: Alambre: φ0.18MM ~ 0.3MM (según los requisitos del cliente)
3: longitud del cable: 10MM ~ 400MM (según los requisitos del cliente)
II: Características del producto:
1: serie de productos MF51 para el tipo de revestimiento esmaltado con epoxi
2: amplio rango de resistencia: 1KΩ ~ 200KΩ
3: resistencia y valor B de alta precisión
4: buen aislamiento, alta fiabilidad, constante de tiempo pequeño
5: pequeño, reflejando la velocidad
6: es estable durante mucho tiempo, consistencia
7: Rango de temperatura de funcionamiento: -40 ~ 110 ℃
4: Descripción del modelo
MF 51103 F 3950
① ② ③ ④ ⑤
①MF ¬-- Código de termistor de coeficiente de temperatura negativo (NTC).
②51-- sensor de temperatura del termistor NTC del paquete epoxi.
③103 - resistencia nominal del termistor, que indica que la resistencia nominal de la resistencia: 10 × 103 (Ω).
Error ④F-- el valor de resistencia (precisión) es: F = ± 1%, G = ± 2%, H = ± 3%, J = ± 5%
503950-- índice de resistencia térmica (factor de material) B es: 395 × 10 (K)
Cinco: Especificaciones del modelo de la serie MF51
Nota: de acuerdo con los requisitos del cliente, proporcione resistencia diferente, precisión de valor B, personalización.
Las mediciones de termistor NTC deben tener en cuenta lo siguiente:
• no se puede medir en el aire, cuanto mayor sea la diferencia en la medición de la temperatura del aire inexacta, la desviación de precisión resultante.
• Después de usar las mediciones de alta precisión del baño, medidas después de NTC en el baño, la temperatura del baño debe ser estable antes de la medición.
• Mida el voltaje lo más bajo posible para reducir los errores de medición debido al NTC de autocalentamiento.
• Medición de alta temperatura, corrección del termómetro del baño de temperatura requerida, verificar
1: Tamaño de la cabeza: 1.0 mm ~ 3.0 mm (según los requisitos del cliente)
2: Alambre: φ0.18MM ~ 0.3MM (según los requisitos del cliente)
3: longitud del cable: 10MM ~ 400MM (según los requisitos del cliente)
II: Características del producto:
1: serie de productos MF51 para el tipo de revestimiento esmaltado con epoxi
2: amplio rango de resistencia: 1KΩ ~ 200KΩ
3: resistencia y valor B de alta precisión
4: buen aislamiento, alta fiabilidad, constante de tiempo pequeño
5: pequeño, reflejando la velocidad
6: es estable durante mucho tiempo, consistencia
7: Rango de temperatura de funcionamiento: -40 ~ 110 ℃
4: Descripción del modelo
MF 51103 F 3950
① ② ③ ④ ⑤
①MF ¬-- Código de termistor de coeficiente de temperatura negativo (NTC).
②51-- sensor de temperatura del termistor NTC del paquete epoxi.
③103 - resistencia nominal del termistor, que indica que la resistencia nominal de la resistencia: 10 × 103 (Ω).
Error ④F-- el valor de resistencia (precisión) es: F = ± 1%, G = ± 2%, H = ± 3%, J = ± 5%
503950-- índice de resistencia térmica (factor de material) B es: 395 × 10 (K)
Cinco: Especificaciones del modelo de la serie MF51
Nota: de acuerdo con los requisitos del cliente, proporcione resistencia diferente, precisión de valor B, personalización.
Las mediciones de termistor NTC deben tener en cuenta lo siguiente:
• no se puede medir en el aire, cuanto mayor sea la diferencia en la medición de la temperatura del aire inexacta, la desviación de precisión resultante.
• Después de usar las mediciones de alta precisión del baño, medidas después de NTC en el baño, la temperatura del baño debe ser estable antes de la medición.
• Mida el voltaje lo más bajo posible para reducir los errores de medición debido al NTC de autocalentamiento.
• Medición de alta temperatura, corrección del termómetro del baño de temperatura requerida, verificar
| Modelo | Resistencia nominal （R25） | Valor B | temperatura de trabajo | Factor de disipación （mW / ℃） | Constante de tiempo térmico （S） | |
|
Resistencia （KΩ） |
Tolerancia （± %） |
Valor nominal （K） |
||||
| MF51-202-3435 | 2 |
±1% ±2% ±3% ±5% |
3435 |
-40℃ ~ +110℃ |
≥0.7 Aire quieto |
≤6 Aire quieto |
| MF51-502-3470 | 5 | 3470 | ||||
| MF51-682-3950 | 6.8 | 3950 | ||||
| MF51-103-3435 | 10 | 3435 | ||||
| MF51-103-3470 | 10 | 3470 | ||||
| MF51-103-3950 | 10 | 3950 | ||||
| MF51-203-3950 | 20 | 3950 | ||||
| MF51-503-3950 | 50 | 3950 | ||||
| MF51-683-3950 | 68 | 3950 | ||||
| MF51-873-3950 | 87 | 3950 | ||||
| MF51-104-3950 | 100 | 3950 | ||||
| MF51-104-3990 | 100 | 3990 | ||||
| MF51-204-3950 | 200 | 3950 | ||||
| MF51-204-4260 | 200 | 4260 | ||||
