Lebensdauer Testgeraet für Haushaltsgeraete Thermostate

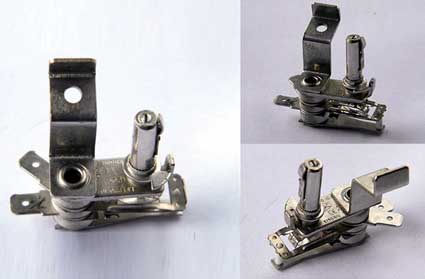

Produkteinführung des Thermostats für Haushaltsgeräte

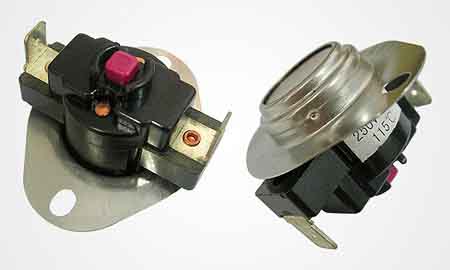

KSD301-Thermostate werden häufig in einer Vielzahl von Haushaltsgeräten verwendet, z. B. Kühlschränken, Wasserspendern, Warmwasserbereitern, Kaffeemaschinen, Induktionsherden, Mikrowellenherden, Reiskochern usw. Die Qualität des Gerätethermostats wirkt sich direkt auf die Sicherheit, Leistung und Lebensdauer der gesamten Maschine aus und ist eine wichtige Wärmeschutzkomponente. Unter den vielen technischen Indikatoren für Thermostate ist die Lebensdauer einer der wichtigsten technischen Indikatoren für die Messung von Thermostatprodukten. Der Gerätestandard sieht vor, dass die Lebensdauer des Thermostats mindestens 10.000 beträgt. Einige Haushaltsgeräte, wie z. B. Thermostate zur Steuerung von Motorkompressoren in Kühlschrankprodukten, erfordern einige Thermostate in flüssigkeitsgefüllten Heizkörpern mit einer Lebenserwartung von mindestens 100.000. Die Norm für Haushaltsthermostate GB14536.10-2008 / IEC60730-2-9: 2004 enthält detaillierte Anforderungen für die Lebensdauerprüfung des Thermostats.
Gegenwärtig gibt es viele Hersteller von Temperaturregler-Lebensdauertestgeräten auf dem Markt, von denen jedes seine Vor- und Nachteile hat. Die Hauptnachteile sind die Kipphebelstrukturen. Während des Tests weicht die Installation des Thermostats von der tatsächlichen Situation ab, die thermische Trägheit des Heizkörpers wird stark beeinträchtigt und die Lebensdauer des Thermostats wird stark beeinträchtigt, was zu ungenauen Testergebnissen führt. Der einstellbare Bereich des Thermostats ist klein und kann die Standardanforderungen nicht erfüllen. Das Lebensdauertestgerät ist kompliziert zu warten und ersetzt immer den Heizkörper. Das Testgerät hat eine schmale Applikationsfläche; Die Ausrüstung ist kompliziert zu bedienen und teuer. Basierend auf jahrelanger Erfahrung in der Prüfung von Thermostaten entwarf der Autor ein einfaches Testgerät. Das Gerät wurde in Betrieb genommen, und die tatsächliche Verwendung zeigt, dass das Gerät sehr vielseitig ist, nahe am tatsächlichen Arbeitszustand liegt, das Testergebnis genau ist und die Kosten niedrig sind.
2, Standardanforderungen für Thermostate für Haushaltsgeräte
2.1 Elektrische Bedingungen der Prüfung
Jeder Stromkreis des Gerätethermostats ist nach der Nennlast des Herstellers als technischen Grundparametern zu prüfen.
2.1.1 Überspannungsprüfung der schnellen automatischen Aktion
Eine 1,15-fache Nennspannung und eine elektrische Last bei dieser Spannung werden verwendet.
2.1.2 Test der schnellen automatischen Aktion
Die Nennspannung und die elektrische Last bei dieser Spannung werden verwendet.
2.2 Thermische Bedingungen der Prüfung
Wenn der Thermostat gemäß den Anweisungen des Herstellers installiert wird, sollten zugängliche Teile normaler Raumtemperatur ausgesetzt werden.
2.3 Mechanische Bedingungen der Prüfung
2.3.1 Während der langsamen Prüfung muss das Prüfgerät das Startelement zuverlässig antreiben, ohne dass eine signifikante Hysterese zwischen dem Gerät und dem Startelement auftritt.
2.3.2 Während der Schnelltest muss die Prüfausrüstung sicherstellen, dass die Prüfung es dem Startelement ermöglicht, frei zu arbeiten, um den normalen Betrieb des Mechanismus nicht zu beeinträchtigen.
3, Einführung in das Thermostat-Testgerät für Haushaltsgeräte
3.1 Geräteparameter
Prüfspannung: 0-300VAC einstellbar;
elektrische Ladung: 1 ~ 24A einstellbar;
Testfrequenz-Einstellbereich: 1000-99999; Heiztemperatur-Einstellbereich: Raumtemperatur bis 500 ° C;
Kühlluftdruck: 0 ~ 1 MPa;
Station: 3; in sich geschlossene Widerstandslasttabelle und externe Lasttabelle; voreingestellte Testzeiten, Zyklen;
Es hat die Funktion der automatischen Erkennung und des Versagens eines Versagens der Testprobe. und zeigt die Anzahl der Tests.
3.2 Ausstattung Prinzip
Das Gerät besteht hauptsächlich aus vier Teilen:
Der Temperaturanstiegsabschnitt, der Luftstromkühlungsabschnitt, der Lastabschnitt und die Erfassungssteuerungsanzeigeschaltung sind wie in Fig. 1 gezeigt.
Abbildung 1 Ausrüstung Zusammensetzung
3.3 Funktionsablauf des Thermostats für Haushaltsgeräte
Am Beispiel eines normalerweise geöffneten Thermostats ist ein temperaturempfindlicher empfindlicher Teil auf der Oberfläche des Heizblocks angebracht. Passen Sie die für die Probe erforderliche elektrische Last an und stellen Sie Parameter wie Heizblocktemperatur, Fehleralarmzeit und Lebensdauer ein. Passen Sie den Kühlgasdruck an, um die Arbeitsfrequenz an die technischen Anforderungen anzupassen, starten Sie den Test, und der Testablauf ist in Abbildung 2 dargestellt.
3.4 Hauptstruktur von Haushaltsgeräten Thermostat Ausrüstung
Die Heiz- und Kühlmethode ist der wichtigste Bestandteil des Thermostat-Lebensdauertestgeräts.
Die Erwärmung der Vorrichtung wird mittels eines Kupferblocks und eines elektrischen Heizrohrs realisiert, und das elektrische Heizrohr wird innerhalb des Kupferblocks angeordnet, und die Erwärmung wird durch ein PID-Verfahren gesteuert. Nachdem das Heizrohr erregt wurde, wird der Kupferblock erwärmt und die Temperatur, bei der das Thermoelement auf der Oberfläche des Kupferblocks gesammelt wird, um den Kupferblock in Echtzeit zu sammeln, wird mit der voreingestellten Temperatur verglichen. Wie in Abbildung 3 gezeigt.
Diese Art der Erwärmung hat eine gute Wärmeleitfähigkeit von Kupfer und die Temperaturfeldgleichmäßigkeit der Oberfläche ist gut, so dass die Erwärmungstemperatur genau eingestellt werden kann. Die Aufheizgeschwindigkeit ist schnell und die thermische Trägheit gering, wodurch der Einfluss des thermischen Überschwingens auf das Erfassungsergebnis wirksam verringert wird. Der Kupferblock ist dicker und größer, die Wärmekapazität ist groß und die Temperatur steigt nach dem Abkühlen schneller an; Die Lebensdauer des Heizgeräts ist lang, und das elektrische Heizrohr befindet sich in der Mitte des Kupferblocks. Die Änderung von Kälte und Wärme ist gering und es ist nicht leicht, beschädigt zu werden.
Zweitens ist es je nach Größe der empfindlichen Komponenten des zu prüfenden Temperaturreglers möglich, eine oder vier Düsen flexibel auszuwählen, um die Kupferblöcke um die empfindlichen Komponenten des Temperaturreglers aufzubringen. Die lokale Abkühlung der Oberfläche des Kupferblocks um die temperaturempfindliche Komponente wird erreicht, und die Temperatur des gesamten Thermostats muss nicht gesenkt werden, und die Ein-Aus-Geschwindigkeit kann in einem größeren Bereich eingestellt werden.
Drittens ist das zu prüfende Gerät auf der Kupferplatte befestigt, die dem tatsächlichen Betriebszustand des Thermostats am nächsten kommt.
KSD301-Thermostate werden häufig in einer Vielzahl von Haushaltsgeräten verwendet, z. B. Kühlschränken, Wasserspendern, Warmwasserbereitern, Kaffeemaschinen, Induktionsherden, Mikrowellenherden, Reiskochern usw. Die Qualität des Gerätethermostats wirkt sich direkt auf die Sicherheit, Leistung und Lebensdauer der gesamten Maschine aus und ist eine wichtige Wärmeschutzkomponente. Unter den vielen technischen Indikatoren für Thermostate ist die Lebensdauer einer der wichtigsten technischen Indikatoren für die Messung von Thermostatprodukten. Der Gerätestandard sieht vor, dass die Lebensdauer des Thermostats mindestens 10.000 beträgt. Einige Haushaltsgeräte, wie z. B. Thermostate zur Steuerung von Motorkompressoren in Kühlschrankprodukten, erfordern einige Thermostate in flüssigkeitsgefüllten Heizkörpern mit einer Lebenserwartung von mindestens 100.000. Die Norm für Haushaltsthermostate GB14536.10-2008 / IEC60730-2-9: 2004 enthält detaillierte Anforderungen für die Lebensdauerprüfung des Thermostats.
Gegenwärtig gibt es viele Hersteller von Temperaturregler-Lebensdauertestgeräten auf dem Markt, von denen jedes seine Vor- und Nachteile hat. Die Hauptnachteile sind die Kipphebelstrukturen. Während des Tests weicht die Installation des Thermostats von der tatsächlichen Situation ab, die thermische Trägheit des Heizkörpers wird stark beeinträchtigt und die Lebensdauer des Thermostats wird stark beeinträchtigt, was zu ungenauen Testergebnissen führt. Der einstellbare Bereich des Thermostats ist klein und kann die Standardanforderungen nicht erfüllen. Das Lebensdauertestgerät ist kompliziert zu warten und ersetzt immer den Heizkörper. Das Testgerät hat eine schmale Applikationsfläche; Die Ausrüstung ist kompliziert zu bedienen und teuer. Basierend auf jahrelanger Erfahrung in der Prüfung von Thermostaten entwarf der Autor ein einfaches Testgerät. Das Gerät wurde in Betrieb genommen, und die tatsächliche Verwendung zeigt, dass das Gerät sehr vielseitig ist, nahe am tatsächlichen Arbeitszustand liegt, das Testergebnis genau ist und die Kosten niedrig sind.
2, Standardanforderungen für Thermostate für Haushaltsgeräte
2.1 Elektrische Bedingungen der Prüfung
Jeder Stromkreis des Gerätethermostats ist nach der Nennlast des Herstellers als technischen Grundparametern zu prüfen.
2.1.1 Überspannungsprüfung der schnellen automatischen Aktion
Eine 1,15-fache Nennspannung und eine elektrische Last bei dieser Spannung werden verwendet.
2.1.2 Test der schnellen automatischen Aktion
Die Nennspannung und die elektrische Last bei dieser Spannung werden verwendet.
2.2 Thermische Bedingungen der Prüfung
Wenn der Thermostat gemäß den Anweisungen des Herstellers installiert wird, sollten zugängliche Teile normaler Raumtemperatur ausgesetzt werden.
2.3 Mechanische Bedingungen der Prüfung
2.3.1 Während der langsamen Prüfung muss das Prüfgerät das Startelement zuverlässig antreiben, ohne dass eine signifikante Hysterese zwischen dem Gerät und dem Startelement auftritt.
2.3.2 Während der Schnelltest muss die Prüfausrüstung sicherstellen, dass die Prüfung es dem Startelement ermöglicht, frei zu arbeiten, um den normalen Betrieb des Mechanismus nicht zu beeinträchtigen.
3, Einführung in das Thermostat-Testgerät für Haushaltsgeräte
3.1 Geräteparameter
Prüfspannung: 0-300VAC einstellbar;
elektrische Ladung: 1 ~ 24A einstellbar;
Testfrequenz-Einstellbereich: 1000-99999; Heiztemperatur-Einstellbereich: Raumtemperatur bis 500 ° C;
Kühlluftdruck: 0 ~ 1 MPa;
Station: 3; in sich geschlossene Widerstandslasttabelle und externe Lasttabelle; voreingestellte Testzeiten, Zyklen;
Es hat die Funktion der automatischen Erkennung und des Versagens eines Versagens der Testprobe. und zeigt die Anzahl der Tests.
3.2 Ausstattung Prinzip
Das Gerät besteht hauptsächlich aus vier Teilen:
Der Temperaturanstiegsabschnitt, der Luftstromkühlungsabschnitt, der Lastabschnitt und die Erfassungssteuerungsanzeigeschaltung sind wie in Fig. 1 gezeigt.
Abbildung 1 Ausrüstung Zusammensetzung
3.3 Funktionsablauf des Thermostats für Haushaltsgeräte
Am Beispiel eines normalerweise geöffneten Thermostats ist ein temperaturempfindlicher empfindlicher Teil auf der Oberfläche des Heizblocks angebracht. Passen Sie die für die Probe erforderliche elektrische Last an und stellen Sie Parameter wie Heizblocktemperatur, Fehleralarmzeit und Lebensdauer ein. Passen Sie den Kühlgasdruck an, um die Arbeitsfrequenz an die technischen Anforderungen anzupassen, starten Sie den Test, und der Testablauf ist in Abbildung 2 dargestellt.
3.4 Hauptstruktur von Haushaltsgeräten Thermostat Ausrüstung
Die Heiz- und Kühlmethode ist der wichtigste Bestandteil des Thermostat-Lebensdauertestgeräts.
Die Erwärmung der Vorrichtung wird mittels eines Kupferblocks und eines elektrischen Heizrohrs realisiert, und das elektrische Heizrohr wird innerhalb des Kupferblocks angeordnet, und die Erwärmung wird durch ein PID-Verfahren gesteuert. Nachdem das Heizrohr erregt wurde, wird der Kupferblock erwärmt und die Temperatur, bei der das Thermoelement auf der Oberfläche des Kupferblocks gesammelt wird, um den Kupferblock in Echtzeit zu sammeln, wird mit der voreingestellten Temperatur verglichen. Wie in Abbildung 3 gezeigt.
Diese Art der Erwärmung hat eine gute Wärmeleitfähigkeit von Kupfer und die Temperaturfeldgleichmäßigkeit der Oberfläche ist gut, so dass die Erwärmungstemperatur genau eingestellt werden kann. Die Aufheizgeschwindigkeit ist schnell und die thermische Trägheit gering, wodurch der Einfluss des thermischen Überschwingens auf das Erfassungsergebnis wirksam verringert wird. Der Kupferblock ist dicker und größer, die Wärmekapazität ist groß und die Temperatur steigt nach dem Abkühlen schneller an; Die Lebensdauer des Heizgeräts ist lang, und das elektrische Heizrohr befindet sich in der Mitte des Kupferblocks. Die Änderung von Kälte und Wärme ist gering und es ist nicht leicht, beschädigt zu werden.
Die Kühlung erfolgt durch: Die Umgebungsluft wird von der Luftpumpe durch die 1-4 Düsen in einen Hochdruckluftstrom umgewandelt, und die Kupferplatte wird lokal schnell schnell abgekühlt. Wie in der gestrichelten Linie in Abbildung 3 gezeigt, wird die Temperatur des temperaturempfindlichen Teils gesenkt und der Thermostat zurückgesetzt. Dieser Ansatz hat drei verschiedene Vorteile:
Erstens ändert sich die Abkühlrate mit dem Druck des Luftstroms, und der Kühlluftdruck ist kontinuierlich im Bereich von 0 bis 1 MPa einstellbar, so dass die Ein- und Ausschaltzeit gesteuert werden kann. Kann die Standardanforderungen oder die vom Hersteller angegebenen Prüfanforderungen erfüllen;
Erstens ändert sich die Abkühlrate mit dem Druck des Luftstroms, und der Kühlluftdruck ist kontinuierlich im Bereich von 0 bis 1 MPa einstellbar, so dass die Ein- und Ausschaltzeit gesteuert werden kann. Kann die Standardanforderungen oder die vom Hersteller angegebenen Prüfanforderungen erfüllen;
Zweitens ist es je nach Größe der empfindlichen Komponenten des zu prüfenden Temperaturreglers möglich, eine oder vier Düsen flexibel auszuwählen, um die Kupferblöcke um die empfindlichen Komponenten des Temperaturreglers aufzubringen. Die lokale Abkühlung der Oberfläche des Kupferblocks um die temperaturempfindliche Komponente wird erreicht, und die Temperatur des gesamten Thermostats muss nicht gesenkt werden, und die Ein-Aus-Geschwindigkeit kann in einem größeren Bereich eingestellt werden.
Drittens ist das zu prüfende Gerät auf der Kupferplatte befestigt, die dem tatsächlichen Betriebszustand des Thermostats am nächsten kommt.
