Ksd9700 & TB02 Miniatur thermostat Prinzip und Anwendung
Schlüsselwörter: ksd9700 Miniatur thermostat, TB02-BB8D, Funktionsprinzip des Micro Temperatur Steuerschalter

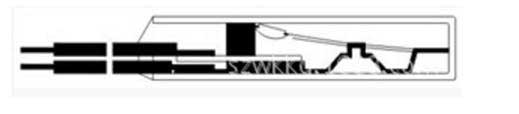

Wie nachfolgend dargestellt: Wenn die Temperatur steigt, bewegt sich die Mitte des Bimetalls langsam vom Punkt '0' zum Punkt 'A'. Wenn die Geschwindigkeit schneller wird, dreht sich die Mitte des Bimetalls vom Punkt 'B' zum Punkt 'C', wenn der Punkt 'B' erreicht ist. Wenn zu diesem Zeitpunkt die Temperatur sinkt, bewegt sich die Mitte des Bimetalls vom C-Punkt zum E-Punkt. Wenn der 'F'-Punkt erreicht ist, wird die Mitte des Bimetalls sofort wieder auf den' G'-Punkt gedreht (wieder in seine ursprüngliche Form gebracht). Ein Bimetallstück einer bestimmten Form kann wiederholt gemäß dem Zyklus von G -> A -> B -> C -> E -> F -> G betrieben werden. Die Temperaturänderung von B-> C ist die offene Betriebstemperatur (Open Temp). Die Temperaturänderung von F -> G ist die Erholungstemperatur (Close Temp), und die Differenz zwischen der Aus-Temperatur und der Erholungstemperatur wird als Depressor bezeichnet.
Unter Verwendung der oben beschriebenen Rückpralleigenschaften wird der Bimetall-Temperaturregelschalter als Thermostat bezeichnet.
Der Bimetall-Temperaturregler funktioniert:
Das temperaturgesteuerte Schalterbimetall wird gebildet, indem zwei Legierungen mit unterschiedlichen Wärmeausdehnungskoeffizienten auf beiden Seiten kombiniert werden und dann die Temperatur auf der Oberfläche der Aluminiumabdeckung des Temperaturschalters geleitet wird. Das Bimetall wird durch Erhitzen in eine mechanische Bewegung umgewandelt. Die übliche Schicht mit geringer Ausdehnung besteht aus einer Ni-Fe-Legierung, während die Schicht mit hoher Ausdehnung aus einer Ni-Mn-Cu-Legierung oder einer Fe-Ni-Cr-Legierung besteht. Unterschiedliche Materialien können nach unterschiedlichen Ausdehnungskoeffizienten ausgewählt werden. Der Temperaturschalter KSD9700 besteht aus einem Bimetall in Schalenform. Wenn die Temperatur steigt und die eingestellte Temperatur erreicht, kann die Mitte der Bimetallplatte des Temperaturschalters sofort umgedreht werden. Wenn die Temperatur sinkt, können die Eigenschaften der ursprünglichen Position wiederhergestellt werden, und das Element, das die Temperatur in mechanische Bewegung umwandelt, wird hergestellt.
KSD9700 Temperaturregelschalter normalerweise geschlossenes Funktionsprinzip
Arbeitsprinzip:
Der Temperaturregler KSD9700 ist ein geschlossener Thermostat, der vom japanischen Sumitomo BR-1 Thermobimetall entwickelt wurde. Es besteht aus schmetterlingsförmigen hochempfindlichen Bimetallkomponenten, beweglichen Kontakten, statischen Kontaktflächen, Sockel, Außengehäuse (Eisenhülle) und hochtemperaturbeständigen Drähten. Das Prinzip der Wärmeerzeugung nach Durchleiten von Strom und Verformung bei unterschiedlichen Temperaturen. Aufgrund der unterschiedlichen Wärmeausdehnungskoeffizienten der beiden unterschiedlichen Legierungen neigt die Legierung dazu, sich in eine Richtung zu biegen, und die Kontakte verlassen sich und der Strom wird abgeschaltet.
Wenn die Temperatur auf die zurückgesetzte Temperatur abfällt, schließt der Kontakt automatisch und kehrt zum normalen Betrieb zurück. Die Biegegeschwindigkeit ist proportional zum durchfließenden Strom und schützt so die elektrische Ausrüstung.
Produktstruktur:
1. Eisenhülle
2. Isolationsschicht
3, lug
4, Dichtung
5, Basis
6, beweglicher Kontakt
7, beweglicher Kontakt
8, Bimetall
9, Dichtmittel,
10, führen
Geltungsbereich:
Dieses Produkt ist für alle Arten von Motoren, Induktionsherden, Handwärmern, Staubsaugern, Sojamilchmaschinen, Vorschaltgeräten, Waschmaschinenmotoren, Klimaanlagenlüftermotoren, Transformatoren, Vorschaltgeräten, Induktionsherden, elektrischen Heizbändern, Wasserpumpen-Abluftventilatoren, Batterien geeignet , elektrisch Verschiedene elektrische Heizprodukte wie Werkzeuge.
Produktvorteile: Es verfügt über die Eigenschaften einer schnellen Temperaturerfassung, einer schnellen Aktion, einer präzisen Temperaturregelung, eines großen Regelstroms, eines kleinen Widerstands, einer Zuverlässigkeit, einer Knusprigkeit, keiner Lichtbogenbildung, einer geringen Größe und einer langen Lebensdauer. Es kann SENSATA 17AM 7AM, Südkorea SEK ST-22 und andere ausländische Produkte ersetzen.
Wie nachfolgend dargestellt: Wenn die Temperatur steigt, bewegt sich die Mitte des Bimetalls langsam vom Punkt '0' zum Punkt 'A'. Wenn die Geschwindigkeit schneller wird, dreht sich die Mitte des Bimetalls vom Punkt 'B' zum Punkt 'C', wenn der Punkt 'B' erreicht ist. Wenn zu diesem Zeitpunkt die Temperatur sinkt, bewegt sich die Mitte des Bimetalls vom C-Punkt zum E-Punkt. Wenn der 'F'-Punkt erreicht ist, wird die Mitte des Bimetalls sofort wieder auf den' G'-Punkt gedreht (wieder in seine ursprüngliche Form gebracht). Ein Bimetallstück einer bestimmten Form kann wiederholt gemäß dem Zyklus von G -> A -> B -> C -> E -> F -> G betrieben werden. Die Temperaturänderung von B-> C ist die offene Betriebstemperatur (Open Temp). Die Temperaturänderung von F -> G ist die Erholungstemperatur (Close Temp), und die Differenz zwischen der Aus-Temperatur und der Erholungstemperatur wird als Depressor bezeichnet.
Unter Verwendung der oben beschriebenen Rückpralleigenschaften wird der Bimetall-Temperaturregelschalter als Thermostat bezeichnet.
Der Bimetall-Temperaturregler funktioniert:
KSD9700 Temperaturregelschalter normalerweise geschlossenes Funktionsprinzip
Arbeitsprinzip:
Der Temperaturregler KSD9700 ist ein geschlossener Thermostat, der vom japanischen Sumitomo BR-1 Thermobimetall entwickelt wurde. Es besteht aus schmetterlingsförmigen hochempfindlichen Bimetallkomponenten, beweglichen Kontakten, statischen Kontaktflächen, Sockel, Außengehäuse (Eisenhülle) und hochtemperaturbeständigen Drähten. Das Prinzip der Wärmeerzeugung nach Durchleiten von Strom und Verformung bei unterschiedlichen Temperaturen. Aufgrund der unterschiedlichen Wärmeausdehnungskoeffizienten der beiden unterschiedlichen Legierungen neigt die Legierung dazu, sich in eine Richtung zu biegen, und die Kontakte verlassen sich und der Strom wird abgeschaltet.
Produktstruktur:
1. Eisenhülle
2. Isolationsschicht
3, lug
4, Dichtung
5, Basis
6, beweglicher Kontakt
7, beweglicher Kontakt
8, Bimetall
9, Dichtmittel,
10, führen
Geltungsbereich:
Dieses Produkt ist für alle Arten von Motoren, Induktionsherden, Handwärmern, Staubsaugern, Sojamilchmaschinen, Vorschaltgeräten, Waschmaschinenmotoren, Klimaanlagenlüftermotoren, Transformatoren, Vorschaltgeräten, Induktionsherden, elektrischen Heizbändern, Wasserpumpen-Abluftventilatoren, Batterien geeignet , elektrisch Verschiedene elektrische Heizprodukte wie Werkzeuge.
Produktvorteile: Es verfügt über die Eigenschaften einer schnellen Temperaturerfassung, einer schnellen Aktion, einer präzisen Temperaturregelung, eines großen Regelstroms, eines kleinen Widerstands, einer Zuverlässigkeit, einer Knusprigkeit, keiner Lichtbogenbildung, einer geringen Größe und einer langen Lebensdauer. Es kann SENSATA 17AM 7AM, Südkorea SEK ST-22 und andere ausländische Produkte ersetzen.
Maße:
KSD9700A 18,5 * 7 * 3,5 mm (hochtemperaturbeständiges PBT-Kunststoffgehäuse, gleiche Größe wie das koreanische SEKI ST-22)
KSD9700A-1 20 mm * 7,6 mm * 4 mm (PBT-Hochtemperatur-Kunststoffgehäuse)
KSD9700B 20 mm * 7,4 mm * 3,8 mm (Metallgehäuse)
KSD9700C 20 mm * 8,5 mm * 5 mm (Keramikgehäuse) Draht: PVC-Draht oder Hochtemperatur-Silikondraht.
KSD9700A 18,5 * 7 * 3,5 mm (hochtemperaturbeständiges PBT-Kunststoffgehäuse, gleiche Größe wie das koreanische SEKI ST-22)
KSD9700A-1 20 mm * 7,6 mm * 4 mm (PBT-Hochtemperatur-Kunststoffgehäuse)
KSD9700B 20 mm * 7,4 mm * 3,8 mm (Metallgehäuse)
KSD9700C 20 mm * 8,5 mm * 5 mm (Keramikgehäuse) Draht: PVC-Draht oder Hochtemperatur-Silikondraht.
