Ksd301 Temperaturschalter
- PRODUCT DETAIL
Der Temperaturschalter ist ein Temperaturschalter, der ein Bimetall als Temperaturerfassung Element verwendet. Wenn das Gerät normal arbeitet, befindet sich das Bimetall in einem freien Zustand und die Kontakte in einem geschlossenen / offenen Zustand. Wenn die Temperatur auf den Betriebstemperaturwert ansteigt, wirkt das Bimetallelement aufgrund der inneren Spannung, die durch die Wärme erzeugt wird, schnell, öffnet / schließt die Kontakte und schneidet / verbindet den Kreislauf, wodurch ein Wärmeschutz bereitgestellt wird. Wenn die Temperatur auf die Rücksetztemperatur abfällt, wird der Kontakt automatisch geschlossen / geöffnet und der normale Arbeitszustand wiederhergestellt. Weit verbreitet in Haushaltsgerätemotoren und Elektrogeräten wie Waschmaschinenmotoren, Klimaanlagenlüftermotoren, Transformatoren, Vorschaltgeräten, elektrischen Heizgeräten usw.
● Technische Parameter der Temperaturschalter der Serie KSD301
⑴ elektrische Parameter:
1) CQC, VDE, UL, CUL AC250V 50 ~ 60 Hz 5A / 10A / 15A (ohmsche Last)
2) UL AC125V 50Hz 15A (ohmsche Last)
⑵ Betriebstemperaturbereich: 0-300 ℃ (optional), Temperaturgenauigkeit: ± 2 ± 3 ± 5 ± 10 ℃
⑶ Erholung und Action Temperaturdifferenz: 8 ~ 100 ℃ (optional)
⑷ Anschluss: Steckerklemme 250 # (Biegung 0 ~ 90 ° optional); Steckklemmen 187 # (Biegung 0 ~ 90 ° optional, Dicke 0,5,0,8 mm optional)
⑸ Lebensdauer: ≥ 100.000 Mal
⑹ elektrische Stärke: AC 50Hz 1800V dauerte 1 Minute, kein Flackern, kein Ausfall
⑺ Kontaktwiderstand: ≤ 50 mΩ
⑶ Die Installation kann die Oberfläche nicht kollabiert, locker oder deformiert abdecken, um die Leistung nicht zu beeinträchtigen.
⑷ Lassen Sie die Flüssigkeit nicht in die Innentemperatur eindringen, verursachen Sie keine Risse in der Schale und verändern Sie nicht frei die Form der Außenanschlüsse.
⑸ Produkt ist nicht größer als 5A Strom im Stromkreis, sollte Querschnitt von 0,5 5-1㎜2 Kupferkerndrahtverbindung gewählt werden; Nicht mehr als 10 A Strom in der Schaltung, sollte Querschnitt der Kupferleiterdrahtverbindung 0,75-1,5㎜2 gewählt werden.
⑹ Produkte sollten eine relative Luftfeuchtigkeit von weniger als 90% und eine Umgebungstemperatur von weniger als 40% aufweisen. Belüftete, saubere, trockene und nicht korrosive Gase sollten im Lager gelagert werden.
⑺ Die Klemmen können nicht gebogen werden, da sonst die Zuverlässigkeit der elektrischen Verbindung beeinträchtigt wird.

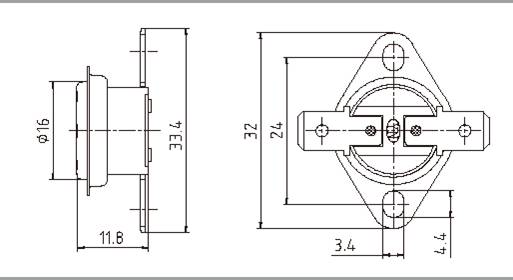

● Maßzeichnung der Temperaturschalter der Serie KSD301
● Technische Parameter der Temperaturschalter der Serie KSD301
⑴ elektrische Parameter:
1) CQC, VDE, UL, CUL AC250V 50 ~ 60 Hz 5A / 10A / 15A (ohmsche Last)
2) UL AC125V 50Hz 15A (ohmsche Last)
⑵ Betriebstemperaturbereich: 0-300 ℃ (optional), Temperaturgenauigkeit: ± 2 ± 3 ± 5 ± 10 ℃
⑶ Erholung und Action Temperaturdifferenz: 8 ~ 100 ℃ (optional)
⑷ Anschluss: Steckerklemme 250 # (Biegung 0 ~ 90 ° optional); Steckklemmen 187 # (Biegung 0 ~ 90 ° optional, Dicke 0,5,0,8 mm optional)
⑸ Lebensdauer: ≥ 100.000 Mal
⑹ elektrische Stärke: AC 50Hz 1800V dauerte 1 Minute, kein Flackern, kein Ausfall
⑺ Kontaktwiderstand: ≤ 50 mΩ
⑻ Isolationswiderstand: ≥ 100 MΩ
⑼ Kontaktformular:
Normalerweise geschlossen: Temperaturanstieg, offene Kontakte, die Temperatur sinkt, Kontakt verbunden ist;
Normalerweise offener Typ: Temperaturanstieg, Kontakt angeschlossen, Temperatur sinkt, Kontakte offen
⑽ Schutzart: IP00
Installation: KSD301-Serie Installation Ring für gewöhnliche Aktivitäten, Ring Installation kleiner runder Aktivitäten, Installation eines aktiven Flachbildschirms mit Befestigungslöchern gewöhnliche große Aluminiumabdeckung mit verlängerten Aluminiumabdeckungen für Befestigungslöcher.
● Temperaturschalter der Serie KSD301 Wettbewerbsvorteil
⑴ stabile Leistung
⑵ hohe Präzision
⑶ klein, leicht
⑷ hohe Zuverlässigkeit, lange Lebensdauer
⑸ kleine Radio trockene Sorge
⑹ Ziehen Sie nicht am Lichtbogen
Anwendungen:
⑼ Kontaktformular:
Normalerweise geschlossen: Temperaturanstieg, offene Kontakte, die Temperatur sinkt, Kontakt verbunden ist;
Normalerweise offener Typ: Temperaturanstieg, Kontakt angeschlossen, Temperatur sinkt, Kontakte offen
⑽ Schutzart: IP00
Installation: KSD301-Serie Installation Ring für gewöhnliche Aktivitäten, Ring Installation kleiner runder Aktivitäten, Installation eines aktiven Flachbildschirms mit Befestigungslöchern gewöhnliche große Aluminiumabdeckung mit verlängerten Aluminiumabdeckungen für Befestigungslöcher.
● Temperaturschalter der Serie KSD301 Wettbewerbsvorteil
⑴ stabile Leistung
⑵ hohe Präzision
⑶ klein, leicht
⑷ hohe Zuverlässigkeit, lange Lebensdauer
⑸ kleine Radio trockene Sorge
⑹ Ziehen Sie nicht am Lichtbogen
Anwendungen:
Weit verbreitet in: ⑴ KSD301 Serie Temperaturanwendungen Sterilisator Switches,
⑵ Geschirrspüler,
⑶ Trockner,
⑷ Mikrowelle,
⑸ Wasserspender,
⑹ Wasserkocher,
⑺ Büroausstattung,
⑻ Kaffeemaschine,
⑼ Sandwich Toaster,
⑽ Autositzheizungen, Kfz-Frostschutzmittel, Elektroherd, Kühlschrank, Klimaanlage, Laminator und andere Elektrogeräte.
● Thermostat der Serie KSD301 Achtung
⑴ Erdung: Die Thermostat-Metallabdeckung ist mit den Erdungsteilen des Geräts verbunden.
⑵ Bei Verwendung einer Kontakttemperaturinstallation sollte die geladene Oberfläche des Metalldeckels der Gerätebefestigungsfläche eng ausgerichtet sein, um sicherzustellen, dass sich die Temperatur auswirkt. sollte mit Wärmeleitpaste oder anderen thermischen Medien ähnlicher Leistung bei Oberflächentemperatur beschichtet werden.
⑵ Geschirrspüler,
⑶ Trockner,
⑷ Mikrowelle,
⑸ Wasserspender,
⑹ Wasserkocher,
⑺ Büroausstattung,
⑻ Kaffeemaschine,
⑼ Sandwich Toaster,
⑽ Autositzheizungen, Kfz-Frostschutzmittel, Elektroherd, Kühlschrank, Klimaanlage, Laminator und andere Elektrogeräte.
● Thermostat der Serie KSD301 Achtung
⑴ Erdung: Die Thermostat-Metallabdeckung ist mit den Erdungsteilen des Geräts verbunden.
⑵ Bei Verwendung einer Kontakttemperaturinstallation sollte die geladene Oberfläche des Metalldeckels der Gerätebefestigungsfläche eng ausgerichtet sein, um sicherzustellen, dass sich die Temperatur auswirkt. sollte mit Wärmeleitpaste oder anderen thermischen Medien ähnlicher Leistung bei Oberflächentemperatur beschichtet werden.
⑷ Lassen Sie die Flüssigkeit nicht in die Innentemperatur eindringen, verursachen Sie keine Risse in der Schale und verändern Sie nicht frei die Form der Außenanschlüsse.
⑸ Produkt ist nicht größer als 5A Strom im Stromkreis, sollte Querschnitt von 0,5 5-1㎜2 Kupferkerndrahtverbindung gewählt werden; Nicht mehr als 10 A Strom in der Schaltung, sollte Querschnitt der Kupferleiterdrahtverbindung 0,75-1,5㎜2 gewählt werden.
⑹ Produkte sollten eine relative Luftfeuchtigkeit von weniger als 90% und eine Umgebungstemperatur von weniger als 40% aufweisen. Belüftete, saubere, trockene und nicht korrosive Gase sollten im Lager gelagert werden.
⑺ Die Klemmen können nicht gebogen werden, da sonst die Zuverlässigkeit der elektrischen Verbindung beeinträchtigt wird.
● Maßzeichnung der Temperaturschalter der Serie KSD301
