Kleine schwarze Epoxid-Radialharz NTC Thermistor Sonden
- PRODUCT DETAIL
Dieses Epoxidbeschichtungsverfahren wird Tauchbeschichtung genannt. Nachdem der Epoxidkleber hergestellt wurde, wird der Thermistor in das Epoxidharz eingebracht, so dass das Epoxidharz auf der Oberfläche des NTC-Elements gefärbt werden kann. Die Dicke der Packung kann durch mehrere Tauchbeschichtungen gesteuert werden.

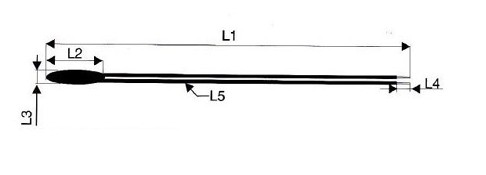

A: Größentabelle
Hinweis: Größe und Drahtfarbe nach Kundenwunsch!
II: Produktmerkmale:
1: MF52-Produktreihe für Blei mit Epoxidbeschichtung
2: Breiter Widerstandsbereich: 0,1 KΩ ~ 500 KΩ
3: Widerstand und B-Wert von hoher Genauigkeit
4: Feuchtigkeitsbeständig, gute Isolierung, hohe Zuverlässigkeit, kleine Zeitkonstante
5: klein, was die Geschwindigkeit widerspiegelt
6: ist lange stabil, Konsistenz
7: Betriebstemperaturbereich: -40 ~ 125 ° C.
3: Produktanwendungen:
Klimaanlagen, Heizgeräte, medizinische Geräte, Instrumente zur Temperaturregelung, elektronische Geschenke, elektronisches Hygrometer, Autothermometer, elektronischer Kalender, wiederaufladbarer Akku und Ladegerät, Laptop-Batterien.
Viertens: Modellbeschreibung
MF 52 103 F 3950
① ② ③ ④ ⑤
① MF ¬-- Thermistorcode mit negativem Temperaturkoeffizienten (NTC).
② 52 - epoxidgekapselter NTC-Thermistortemperatursensor.
③ 103 - Nennwiderstand des Thermistors, der den Nennwiderstand des Widerstands angibt: 10 × 103 (Ω).
④F - Widerstandswert (Genauigkeit) ist: F = ± 1%, G = ± 2%, H = ± 3%, J = ± 5%
~ 3950 - Wärmewiderstandsindex (Materialfaktor) B beträgt: 395 × 10 (K)
Fünf: Modellspezifikation der Serie MF52
Hinweis: Je nach Kundenanforderung unterschiedliche Beständigkeit, B-Wert-Präzision und Anpassung bereitstellen.
Bei NTC-Thermistormessungen muss Folgendes beachtet werden:
• kann nicht in der Luft gemessen werden, je größer der Unterschied in der Lufttemperaturmessung ungenau ist, was zu einer Genauigkeitsabweichung führt.
• Nach Verwendung der hochpräzisen Messungen des Bades, gemessen nach NTC im Bad, muss die Badtemperatur vor der Messung stabil sein.
• Messen Sie die Spannung so niedrig wie möglich, um Messfehler durch selbsterhitzenden NTC zu reduzieren.
• Hohe Temperaturmessung erforderliche Temperatur Badethermometer Korrektur, Scheck
• Hohe Temperaturmessung erforderliche Temperatur Badethermometer Korrektur, Scheck
| Modell | Nennwiderstand （R25） | B Wert | Arbeitstemperatur | Verlustfaktor （mW / ℃） | Thermische Zeitkonstante （S） | |
|
Widerstand （KΩ） |
Toleranz （± %） |
Nennwert （K） |
||||
| MF52-102-3950 | 1 |
±1% ±2% ±3% ±5% |
3950 |
-40℃ ~ +200℃ |
≥2.0 Still air |
≤15 Still air |
| MF52-152-3950 | 1．5 | 3950 | ||||
| MF52-202-3435 | 2 | 3435 | ||||
| MF52-2.252-3950 | 2.252 | 3950 | ||||
| MF52-472-3950 | 4.7 | 3950 | ||||
| MF52-502-3470 | 5 | 3470 | ||||
| MF52-502-3950 | 5 | 3950 | ||||
| MF52-682-3950 | 6.8 | 3950 | ||||
| MF52-103-3435 | 10 | 3435 | ||||
| MF52-103-3470 | 10 | 3470 | ||||
| MF52-103-3600 | 10 | 3600 | ||||
| MF52-103-3950 | 10 | 3950 | ||||
| MF52-103-3977 | 10 | 3977 | ||||
| MF52-103-4100 | 10 | 4100 | ||||
| MF52-153-3950 | 15 | 3950 | ||||
| MF52-203-3950 | 20 | 3950 | ||||
| MF52-233-3950 | 23 | 3950 | ||||
| MF52-303-3950 | 30 | 3950 | ||||
| MF52-333-3950 | 33 | 3950 | ||||
| MF52-40.27-3950 | 40.27 | 3950 | ||||
| MF52-473-3950 | 47 | 3950 | ||||
| MF52-503-3950 | 50 | 3950 | ||||
| MF52-503-3990 | 50 | 3990 | ||||
| MF52-503-4050 | 50 | 4050 | ||||
| MF52-104-3950 | 100 | 3950 | ||||
| MF52-104-3990 | 100 | 3990 | ||||
| MF52-104-4200 | 100 | 4050 | ||||
| MF52-204-3950 | 200 | 3950 | ||||
| MF52-204-4260 | 200 | 4260 | ||||
