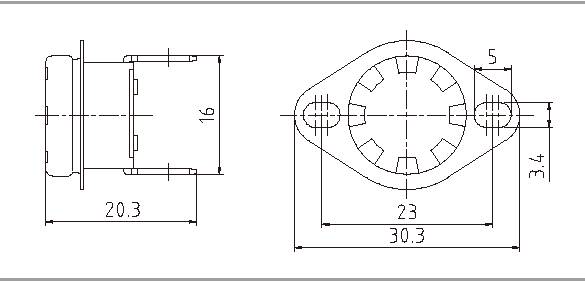

KSD301 S.P.S.T. Funktionsprinzip des Thermostats
Funktionsprinzip
Die Schnapp-Thermostat-Serie KSD301 ist eine kleine Bimetall-Thermostat-Serie mit Metallkappe, die zur Familie der Thermorelais gehört. Das Hauptprinzip besteht darin, dass eine Funktion der Bimetallscheiben die Schnappwirkung bei Änderung der Sensortemperatur ist. Die Schnappwirkung der Scheibe kann die Wirkung der Kontakte durch die innere Struktur drücken und dann endgültig auf dem Schaltkreis ein- oder ausgeschaltet werden. Die Hauptmerkmale sind die Festlegung der Arbeitstemperatur, die zuverlässige Schnappwirkung, weniger Überschlag, längere Lebensdauer und weniger Funkstörungen
Vorsichtsmaßnahmen
1. Der Thermostat sollte in Umgebungen mit einer Luftfeuchtigkeit von nicht mehr als 90 ° C arbeiten. frei von Ätzmitteln. brennbares Gas und leitender Staub.
2. Wenn der Thermostat zum Erfassen der Temperatur fester Gegenstände verwendet wird. seine Decke sollte am Heizteil solcher Gegenstände haften. Inzwischen. Auf die Deckfläche sollte wärmeleitendes Stilikonfett oder ein anderes Medium ähnlicher Art aufgetragen werden.
3. Die Oberseite der Abdeckung darf nicht zum Sinken gedrückt oder verzerrt werden, um zu vermeiden, dass sich die Temperaturempfindlichkeit des Thermostats oder andere Funktionen nachteilig auswirken.
4. Flüssigkeiten müssen aus dem Innenteil des Thermostats herausgehalten werden. Die Basis muss jeglichen Vorweg vermeiden, der zu Rissen führen könnte; Es sollte frei von Verschmutzung durch elektrische Substanzen gehalten werden, um eine Schwächung der Isolierung zu vermeiden, die zu kurzgeschlossenen Schäden führt.
Elektrische Nennwerte: AC250V 5A / AC120V 7A (ohmsche Last)
AC250V 10A (ohmsche Last)
AC250V 16A (ohmsche Last)
Elektrische Stärke: Keine Minute Ausfall und Überschlag unter AC 50Hz 2000V
Mindest. Temperaturdifferenz
Hinweis: 1．Die obige Temperaturdifferenz ist die Differenz zwischen dem offenen Temperaturwert und dem geschlossenen Temperaturwert. Das maximale Temperaturdifferential in unserer Fabrik beträgt 70 100 ~ 100 ℃。
2. Darüber hinaus können wir von unseren Kunden Thermostate herstellen, die den besonderen Anforderungen an Eigenschaften und Abmessungen entsprechen.
Einleitung: (KSD301, Erfassen KSD9700 Temperaturregelung Schalter Temperatur Geschwindigkeit)
Die Schnapp-Thermostat-Serie KSD301 ist eine kleine Bimetall-Thermostat-Serie mit Metallkappe, die zur Familie der Thermorelais gehört. Das Hauptprinzip besteht darin, dass eine Funktion der Bimetallscheiben die Schnappwirkung bei Änderung der Sensortemperatur ist. Die Schnappwirkung der Scheibe kann die Wirkung der Kontakte durch die innere Struktur drücken und dann endgültig auf dem Schaltkreis ein- oder ausgeschaltet werden. Die Hauptmerkmale sind die Festlegung der Arbeitstemperatur, die zuverlässige Schnappwirkung, weniger Überschlag, längere Lebensdauer und weniger Funkstörungen
Vorsichtsmaßnahmen
1. Der Thermostat sollte in Umgebungen mit einer Luftfeuchtigkeit von nicht mehr als 90 ° C arbeiten. frei von Ätzmitteln. brennbares Gas und leitender Staub.
2. Wenn der Thermostat zum Erfassen der Temperatur fester Gegenstände verwendet wird. seine Decke sollte am Heizteil solcher Gegenstände haften. Inzwischen. Auf die Deckfläche sollte wärmeleitendes Stilikonfett oder ein anderes Medium ähnlicher Art aufgetragen werden.
3. Die Oberseite der Abdeckung darf nicht zum Sinken gedrückt oder verzerrt werden, um zu vermeiden, dass sich die Temperaturempfindlichkeit des Thermostats oder andere Funktionen nachteilig auswirken.
4. Flüssigkeiten müssen aus dem Innenteil des Thermostats herausgehalten werden. Die Basis muss jeglichen Vorweg vermeiden, der zu Rissen führen könnte; Es sollte frei von Verschmutzung durch elektrische Substanzen gehalten werden, um eine Schwächung der Isolierung zu vermeiden, die zu kurzgeschlossenen Schäden führt.
Elektrische Nennwerte: AC250V 5A / AC120V 7A (ohmsche Last)
AC250V 10A (ohmsche Last)
AC250V 16A (ohmsche Last)
Elektrische Stärke: Keine Minute Ausfall und Überschlag unter AC 50Hz 2000V
Kontaktformular: S.P.S.T. Unterteilung in drei Typen:
1. Schließt bei Raumtemperatur. Öffnet bei Temperaturanstieg. Colses bei abnehmender Temperatur.
2. Öffnet bei Raumtemperatur. Schließt bei Temperaturanstieg. Öffnet bei abnehmender Temperatur.
3. Schließt bei Raumtemperatur. Öffnet sich, wenn die Temperatur steigt. schließt bei sinkender Temperatur.
Die Aktion des Schließens wird durch manuelles Zurücksetzen beendet.
Erdungsmethoden: Durch die Verbindung der Metallkappe des Thermostats und des erdverbundenen Metallteils des Geräts.
Arbeitstemperatur Toleranz und Arbeitsleben
1. Schließt bei Raumtemperatur. Öffnet bei Temperaturanstieg. Colses bei abnehmender Temperatur.
2. Öffnet bei Raumtemperatur. Schließt bei Temperaturanstieg. Öffnet bei abnehmender Temperatur.
3. Schließt bei Raumtemperatur. Öffnet sich, wenn die Temperatur steigt. schließt bei sinkender Temperatur.
Die Aktion des Schließens wird durch manuelles Zurücksetzen beendet.
Erdungsmethoden: Durch die Verbindung der Metallkappe des Thermostats und des erdverbundenen Metallteils des Geräts.
Arbeitstemperatur Toleranz und Arbeitsleben
| T （WorkingTemp） | OPEN （Open Tolerance） | SCHLIESSEN （enge Toleranz） | （Maximale Arbeitstemperatur） | (Arbeitsleben) |
| ≤150℃ | ±3℃ | ±6℃ | 190℃ | 100,000次（cycles） |
| 151℃-170℃ | ±4℃ | ±8℃ | 210℃ | 30,000次（cycles） |
| 171℃-210℃ | ±5℃ | ±10℃ | 250℃ | 16,000次（cycles） |
| （Manueller Reset-Typ） | ±3℃ | （Manueller Reset-Typ） | 190℃ |
| （WorkingTemp） | （Common Diff） | （Limit Min.Diff） |
| ≤100℃ | 17℃ | 8℃ |
| 101℃-130℃ | 17℃ | 8℃ |
| 130℃-155℃ | 17℃ | 8℃ |
| 156℃-175℃ | 25℃ | 8℃ |
| 176℃-190℃ | 30℃ | 8℃ |
| >190℃ | 35℃ | 8℃ |
Hinweis: 1．Die obige Temperaturdifferenz ist die Differenz zwischen dem offenen Temperaturwert und dem geschlossenen Temperaturwert. Das maximale Temperaturdifferential in unserer Fabrik beträgt 70 100 ~ 100 ℃。
2. Darüber hinaus können wir von unseren Kunden Thermostate herstellen, die den besonderen Anforderungen an Eigenschaften und Abmessungen entsprechen.
