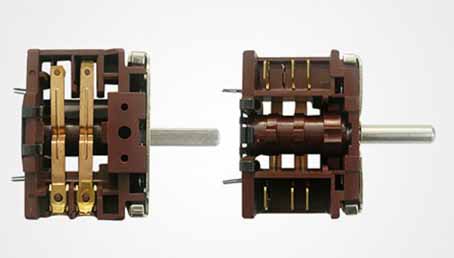

Interruptor protector térmico utilizado en electrodomésticos
En el verano, cuando la energía solar es mejor, el sistema solar hará que la temperatura del sistema sea demasiado alta y que la presión del sistema aumente si el consumo de agua continúa siendo pequeño o no. En tales condiciones, el fluido solar (medio de transferencia de calor) tiene poca estabilidad y tiene una cierta influencia en la vida útil del colector solar. Los protectores solares térmicos jugarán un papel muy importante.
I. Diseño y selección del dispositivo de protección solar contra el calor.
Para evitar este fenómeno y garantizar el funcionamiento normal del sistema, se instala un protector contra sobrecalentamiento en el sistema. Cuando la temperatura en los tres tanques de agua excede los 80 ° C y la temperatura del colector solar excede los 90 ° C, la válvula solenoide normalmente abierta DCF 5 se cierra y el protector solar térmico se conecta en serie en el sistema de recolección de calor para el calor disipación; Cuando uno de los tres tanques de agua tiene una temperatura del agua inferior a 80 ° C o la temperatura en el sistema de recolección de calor es inferior a 90 ° C, la válvula solenoide se cierra. La más común y simple de estas es la protección térmica del interruptor de control de temperatura KSD301, que es de tamaño pequeño, simple en acción y de calidad estable. Se puede combinar con una protección contra sobrecalentamiento del sistema que se presenta a continuación para que pueda volver a encerrarse por seguridad. Si necesita evitar que el panel radiante solar se congele, puede usar este tipo de interruptor como un interruptor de control de temperatura anticongelante.
Cálculo del protector solar contra sobrecalentamiento
Estadísticas de datos de intensidad de radiación solar
La intensidad de la radiación solar (w / ㎡) es la información básica recopilada por el medidor de radiación solar. Los datos proporcionados por el Servicio Meteorológico Nacional son la cantidad de radiación solar (MJ / ㎡). Hay una falta de datos básicos sobre la intensidad de la radiación solar en Beijing, ya que los recursos de energía solar en Beijing y Shandong son básicamente los mismos. Con este fin, los datos de autocomprobación de la compañía en Texas como base para el cálculo. De acuerdo con las estadísticas anteriores, la intensidad de la radiación solar es de 1000w / m2, el área de recolección de calor del sistema es de 178.4㎡ y la intensidad de radiación en la superficie de iluminación es de 178.4KW. La eficiencia de recolección de calor es 0.5, y el calor recolectado por el sistema colector solar es de 89.7 KW. Sistema de calentamiento solar de agua protector contra sobrecalentamiento, tomando prestada una unidad exterior de aire acondicionado. La unidad exterior del acondicionador de aire TCL se seleccionó inicialmente, el número de modelo fue DZR-280W / A, la disipación de calor fue de 84KW, la condición de funcionamiento fue la temperatura del líquido 38 ~ 42 ° C y la temperatura del aire exterior fue de 35 ° C. Cuando el sistema del colector solar se sobrecalienta, las condiciones de funcionamiento son que la temperatura del líquido en el tubo es de 90 ° C y la temperatura del aire exterior es de aproximadamente 35 ° C. Este tipo de disipador de calor se utiliza para garantizar la protección contra el sobrecalentamiento del sistema.
II. Principio del sistema solar de calentamiento de agua, cálculo del área de recolección de calor.
1, esquema del colector solar
Principio de operación:
Sonda de temperatura del colector T1
Tres sondas de temperatura del tanque de agua T2-1, T2-2, T2-3
(1) Ciclo de diferencia de temperatura: los tres tanques de agua se ciclan en secuencia. El ciclo de diferencia de temperatura entre el tanque de almacenamiento de agua C y el colector de calor es primero, y cuando la diferencia entre la temperatura T1-1 del colector de calor y la temperatura T2-3 del tanque de almacenamiento de agua C es mayor a 10 grados, eso es decir, (T1-1-T2-3 ≥ 10 ° C) se inicia la bomba de circulación P1. Cuando la diferencia entre las dos temperaturas es inferior a 5 grados (T1-1-T2-3 ≤ 5 ° C), la bomba de circulación deja de circular; Cuando la temperatura en el tanque de almacenamiento de agua C alcanza los 50 ° C, el sistema cambia automáticamente al ciclo de recolección de calor del tanque de agua B del tanque de agua, y circula de forma secuencial.
(2) Suministro de agua:
El suministro de agua de conversión de frecuencia es adoptado. y el tanque de almacenamiento de agua C se usa como el tanque de suministro de agua, y la temperatura del agua en el tanque de almacenamiento de agua C se mantiene a no menos de 45 ° C, y el volumen de agua en el tanque de agua se usa según sea necesario.
(3) Energía auxiliar (caldera eléctrica B):
Cuando la temperatura del agua en el tanque de agua C es inferior a 40 ° C, se enciende la caldera, se detiene a 45 ° C y se mantiene la temperatura del agua en el tanque de agua C. El sistema monitorea la temperatura en el tanque C antes de las 4:00 am. Si es inferior a 35 ° C, la temperatura del agua en el tanque de agua C se calienta a 40 ° C por la electricidad del valle bajo para cumplir con los requisitos de agua en la mañana.
(4) Protección contra sobrecalentamiento:
Cuando la temperatura del medio interno del colector es superior a 90 ° C, el disipador de calor comienza a funcionar para reducir la temperatura de la tubería a 80 ° C.
Las bombas de circulación de diferencia de temperatura P y Pb se usan una por una, y dos bombas de circulación se usan alternativamente para evitar que el tiempo de trabajo de la bomba sea demasiado largo y la vida útil se reduzca.
(5) El diseño del sistema calentará el agua a 60 ° C cada semana para evitar el crecimiento de Legionella.
(6) Para evitar la formación de escamas a alta temperatura del agua en el tanque de agua, el sistema está diseñado para instalar un dispositivo de agua purificada en el agua fría.
(7) Ciclo de tubería: Cuando la temperatura de la tubería es inferior a 30 ° C, la válvula solenoide DCF3 se abre y la bomba de circulación P4 se inicia para realizar la circulación de la tubería por el cambio de presión de la tubería. Cuando la temperatura de la tubería alcanza los 35 ° C, la válvula solenoide se cierra y se detiene el ciclo de la tubería.
2, las condiciones básicas:
1), temperatura básica del agua: 15 ° C
2) datos de radiación solar
Según el Anuario Nacional de Datos de Radiación Meteorológica (2001) provisto por el Centro Meteorológico Nacional. Promedio mensual de datos de radiación total diaria y anual (unidad: MJ / m2) en Beijing (número de estación de distrito: 54511; longitud este: 116 ° 28 '; latitud norte: 39o48 '; altitud del punto de observación: 31,3 m):
La radiación diaria promedio anual en el plano horizontal es: 14.46MJ / ㎡, considerando que el ángulo entre el área de iluminación del colector y el plano horizontal es 37 °, el coeficiente de pendiente es 1.05 y la cantidad de radiación promedio diaria en la superficie de iluminación es 14.46 × 1.05 = 15.183MJ / ㎡.
3, el área total del colector del sistema
1) Área total del colector directo del sistema:
2) Área total del colector indirecto del sistema:
Calcule que el área total del colector del sistema indirecto es 178.2㎡, el área de iluminación de un solo colector es 2.23m2, luego se deben instalar 79.9 unidades, y el área total de recolección de calor de 80 juegos de colectores de tubo en U es: 178,4㎡. El clima lluvioso y el invierno son proporcionados por calderas eléctricas de energía auxiliar.
III. Dispositivo automático de llenado de líquidos para colector solar.
El sistema de recolección de calor adopta el modo de intercambio de calor indirecto cerrado, y la presión de funcionamiento normal del sistema es 0.2-0.3Mpa (sistema de colector de techo). Para cumplir con la presión normal del sistema y garantizar el funcionamiento normal del sistema, se instala un regulador de voltaje en el sistema de recolección de calor.
La inyección automática de líquido se compone de un tanque de almacenamiento de líquido solar, una bomba de infusión, un controlador de presión, un tanque de presión y similares.
Modo de operación: Cuando la presión en la tubería de recolección de calor solar es inferior a 0,15 MPa (el equipo de inyección de líquido está en el techo), la bomba de inyección de líquido se inicia para realizar la inyección de líquido, y la presión aumenta. Cuando la presión en la tubería es mayor o igual a 0.25 MPa (el dispositivo de inyección está en el techo), la bomba de inyección se detiene. Cuando llene por primera vez, arranque la bomba de infusión y abra la válvula F1 al mismo tiempo, y cierre la válvula F2. Cuando la presión del sistema alcanza el valor establecido, primero cierre la válvula F1, luego abra la válvula F2 y finalmente pare la bomba de inyección.
IV. Selección de equipos auxiliares de calefacción eléctrica.
Calcular el consumo de calor por hora en función de los aparatos de agua en el edificio
V. Selección del intercambiador de calor de placas
En el diseño de ingeniería anterior, el cálculo del intercambiador de calor de placas se calculaba a mano. Hay dos maneras de hacer esto:
Die automatische Flüssigkeitsinjektion besteht aus einem Solarflüssigkeitsspeichertank, einer Infusionspumpe, einem Druckregler, einem Drucktank und dergleichen.
Betriebsmodus: Wenn der Druck in der Solarwärmesammelleitung weniger als 0,15 MPa beträgt (die Flüssigkeitsinjektionsausrüstung befindet sich auf dem Dach), wird die Flüssigkeitsinjektionspumpe gestartet, um eine Flüssigkeitsinjektion durchzuführen, und der Druck wird erhöht. Wenn der Druck in der Rohrleitung größer oder gleich 0,25 MPa ist (die Einspritzvorrichtung befindet sich auf dem Dach), stoppt die Einspritzpumpe. Starten Sie beim ersten Befüllen die Infusionspumpe, öffnen Sie gleichzeitig das Ventil F1 und schließen Sie das Ventil F2. Wenn der Systemdruck den eingestellten Wert erreicht, schließen Sie zuerst das Ventil F1, öffnen Sie dann das Ventil F2 und stoppen Sie schließlich die Einspritzpumpe.
IV. Auswahl der elektrischen Zusatzheizgeräte
Berechnen Sie den stündlichen Wärmeverbrauch anhand der Wassergeräte im Gebäude
V. Auswahl des Plattenwärmetauschers
In der Vergangenheit wurde die Berechnung des Plattenwärmetauschers von Hand berechnet. Es gibt zwei Möglichkeiten, dies zu tun:
Algoritmo simple: Suponiendo el coeficiente teórico de transferencia de calor, se determina el área de intercambio de calor, se seleccionan el fabricante y el modelo del intercambiador de calor, y se calcula el caudal entre las placas. El coeficiente de transferencia de calor real y la resistencia al flujo se encontraron mediante la curva característica de transferencia de calor y la curva característica de resistencia al flujo proporcionada por la muestra del fabricante. Después de una verificación repetida, se cumplen los resultados de las condiciones del proceso, y finalmente se determina el modelo del intercambiador de calor y el área de intercambio de calor. La ventaja de este algoritmo es que el cálculo es simple, los pasos son pocos y el tiempo es corto; La desventaja es que los resultados no son precisos. La razón de la inexactitud de los resultados se debe principalmente a que la curva característica de transferencia de calor y la curva característica de resistencia al flujo proporcionadas por la muestra son curvas bajo ciertas condiciones de trabajo, y las condiciones de diseño pueden no coincidir.
Algoritmo estándar:
El fabricante seleccionado determina el modelo del intercambiador de calor de acuerdo con la velocidad de flujo angular, y encuentra varios parámetros físicos del medio frío y calor en las condiciones de diseño del manual. De acuerdo con la fórmula empírica de transferencia de calor y la fórmula empírica de resistencia al flujo proporcionada por la muestra del fabricante, el cálculo térmico se realiza para determinar el coeficiente de transferencia de calor y la resistencia al flujo. Después de una verificación repetida, se cumplen los resultados de las condiciones del proceso, y finalmente se determina el modelo del intercambiador de calor y el área de intercambio de calor. La ventaja de este algoritmo es que los resultados del cálculo son precisos; La desventaja es que el cálculo es complicado, los pasos son muchos y el tiempo es largo.
Usando la computadora para diseñar y calcular el intercambiador de calor de placas, la velocidad de operación de la computadora se utiliza por completo. Se puede completar un cálculo en unos pocos segundos en el microordenador, y la precisión del resultado es difícil de lograr mediante el cálculo manual. Otra característica principal es que el programa almacena varios parámetros físicos del agua a diferentes temperaturas de agua requeridas para el cálculo y todos los parámetros del dispositivo de configuración del intercambiador de calor de placas. Los diseñadores pueden calcular los resultados inmediatamente ingresando las condiciones del proceso (como el volumen de agua, la temperatura del agua, la resistencia al flujo, etc.) en la computadora, lo que brinda una gran comodidad para los diseñadores. El personal de cálculo también puede ingresar diferentes condiciones de proceso (como volumen de agua, temperatura del agua, resistencia al flujo, etc.) para obtener diferentes resultados de cálculo, o reemplazar el modelo de intercambiador de calor para obtener diferentes resultados de cálculo. Mediante la comparación y la optimización de los resultados, finalmente se seleccionaron los intercambiadores de calor de placas con un rendimiento económico razonable y un rendimiento confiable.
I. Diseño y selección del dispositivo de protección solar contra el calor.
Para evitar este fenómeno y garantizar el funcionamiento normal del sistema, se instala un protector contra sobrecalentamiento en el sistema. Cuando la temperatura en los tres tanques de agua excede los 80 ° C y la temperatura del colector solar excede los 90 ° C, la válvula solenoide normalmente abierta DCF 5 se cierra y el protector solar térmico se conecta en serie en el sistema de recolección de calor para el calor disipación; Cuando uno de los tres tanques de agua tiene una temperatura del agua inferior a 80 ° C o la temperatura en el sistema de recolección de calor es inferior a 90 ° C, la válvula solenoide se cierra. La más común y simple de estas es la protección térmica del interruptor de control de temperatura KSD301, que es de tamaño pequeño, simple en acción y de calidad estable. Se puede combinar con una protección contra sobrecalentamiento del sistema que se presenta a continuación para que pueda volver a encerrarse por seguridad. Si necesita evitar que el panel radiante solar se congele, puede usar este tipo de interruptor como un interruptor de control de temperatura anticongelante.
Cálculo del protector solar contra sobrecalentamiento
Estadísticas de datos de intensidad de radiación solar
La intensidad de la radiación solar (w / ㎡) es la información básica recopilada por el medidor de radiación solar. Los datos proporcionados por el Servicio Meteorológico Nacional son la cantidad de radiación solar (MJ / ㎡). Hay una falta de datos básicos sobre la intensidad de la radiación solar en Beijing, ya que los recursos de energía solar en Beijing y Shandong son básicamente los mismos. Con este fin, los datos de autocomprobación de la compañía en Texas como base para el cálculo. De acuerdo con las estadísticas anteriores, la intensidad de la radiación solar es de 1000w / m2, el área de recolección de calor del sistema es de 178.4㎡ y la intensidad de radiación en la superficie de iluminación es de 178.4KW. La eficiencia de recolección de calor es 0.5, y el calor recolectado por el sistema colector solar es de 89.7 KW. Sistema de calentamiento solar de agua protector contra sobrecalentamiento, tomando prestada una unidad exterior de aire acondicionado. La unidad exterior del acondicionador de aire TCL se seleccionó inicialmente, el número de modelo fue DZR-280W / A, la disipación de calor fue de 84KW, la condición de funcionamiento fue la temperatura del líquido 38 ~ 42 ° C y la temperatura del aire exterior fue de 35 ° C. Cuando el sistema del colector solar se sobrecalienta, las condiciones de funcionamiento son que la temperatura del líquido en el tubo es de 90 ° C y la temperatura del aire exterior es de aproximadamente 35 ° C. Este tipo de disipador de calor se utiliza para garantizar la protección contra el sobrecalentamiento del sistema.
II. Principio del sistema solar de calentamiento de agua, cálculo del área de recolección de calor.
1, esquema del colector solar
Principio de operación:
Sonda de temperatura del colector T1
Tres sondas de temperatura del tanque de agua T2-1, T2-2, T2-3
(1) Ciclo de diferencia de temperatura: los tres tanques de agua se ciclan en secuencia. El ciclo de diferencia de temperatura entre el tanque de almacenamiento de agua C y el colector de calor es primero, y cuando la diferencia entre la temperatura T1-1 del colector de calor y la temperatura T2-3 del tanque de almacenamiento de agua C es mayor a 10 grados, eso es decir, (T1-1-T2-3 ≥ 10 ° C) se inicia la bomba de circulación P1. Cuando la diferencia entre las dos temperaturas es inferior a 5 grados (T1-1-T2-3 ≤ 5 ° C), la bomba de circulación deja de circular; Cuando la temperatura en el tanque de almacenamiento de agua C alcanza los 50 ° C, el sistema cambia automáticamente al ciclo de recolección de calor del tanque de agua B del tanque de agua, y circula de forma secuencial.
(2) Suministro de agua:
El suministro de agua de conversión de frecuencia es adoptado. y el tanque de almacenamiento de agua C se usa como el tanque de suministro de agua, y la temperatura del agua en el tanque de almacenamiento de agua C se mantiene a no menos de 45 ° C, y el volumen de agua en el tanque de agua se usa según sea necesario.
(3) Energía auxiliar (caldera eléctrica B):
Cuando la temperatura del agua en el tanque de agua C es inferior a 40 ° C, se enciende la caldera, se detiene a 45 ° C y se mantiene la temperatura del agua en el tanque de agua C. El sistema monitorea la temperatura en el tanque C antes de las 4:00 am. Si es inferior a 35 ° C, la temperatura del agua en el tanque de agua C se calienta a 40 ° C por la electricidad del valle bajo para cumplir con los requisitos de agua en la mañana.
(4) Protección contra sobrecalentamiento:
Cuando la temperatura del medio interno del colector es superior a 90 ° C, el disipador de calor comienza a funcionar para reducir la temperatura de la tubería a 80 ° C.
Las bombas de circulación de diferencia de temperatura P y Pb se usan una por una, y dos bombas de circulación se usan alternativamente para evitar que el tiempo de trabajo de la bomba sea demasiado largo y la vida útil se reduzca.
(5) El diseño del sistema calentará el agua a 60 ° C cada semana para evitar el crecimiento de Legionella.
(6) Para evitar la formación de escamas a alta temperatura del agua en el tanque de agua, el sistema está diseñado para instalar un dispositivo de agua purificada en el agua fría.
(7) Ciclo de tubería: Cuando la temperatura de la tubería es inferior a 30 ° C, la válvula solenoide DCF3 se abre y la bomba de circulación P4 se inicia para realizar la circulación de la tubería por el cambio de presión de la tubería. Cuando la temperatura de la tubería alcanza los 35 ° C, la válvula solenoide se cierra y se detiene el ciclo de la tubería.
2, las condiciones básicas:
1), temperatura básica del agua: 15 ° C
2) datos de radiación solar
Según el Anuario Nacional de Datos de Radiación Meteorológica (2001) provisto por el Centro Meteorológico Nacional. Promedio mensual de datos de radiación total diaria y anual (unidad: MJ / m2) en Beijing (número de estación de distrito: 54511; longitud este: 116 ° 28 '; latitud norte: 39o48 '; altitud del punto de observación: 31,3 m):
La radiación diaria promedio anual en el plano horizontal es: 14.46MJ / ㎡, considerando que el ángulo entre el área de iluminación del colector y el plano horizontal es 37 °, el coeficiente de pendiente es 1.05 y la cantidad de radiación promedio diaria en la superficie de iluminación es 14.46 × 1.05 = 15.183MJ / ㎡.
3, el área total del colector del sistema
1) Área total del colector directo del sistema:
2) Área total del colector indirecto del sistema:
Calcule que el área total del colector del sistema indirecto es 178.2㎡, el área de iluminación de un solo colector es 2.23m2, luego se deben instalar 79.9 unidades, y el área total de recolección de calor de 80 juegos de colectores de tubo en U es: 178,4㎡. El clima lluvioso y el invierno son proporcionados por calderas eléctricas de energía auxiliar.
III. Dispositivo automático de llenado de líquidos para colector solar.
El sistema de recolección de calor adopta el modo de intercambio de calor indirecto cerrado, y la presión de funcionamiento normal del sistema es 0.2-0.3Mpa (sistema de colector de techo). Para cumplir con la presión normal del sistema y garantizar el funcionamiento normal del sistema, se instala un regulador de voltaje en el sistema de recolección de calor.
La inyección automática de líquido se compone de un tanque de almacenamiento de líquido solar, una bomba de infusión, un controlador de presión, un tanque de presión y similares.
Modo de operación: Cuando la presión en la tubería de recolección de calor solar es inferior a 0,15 MPa (el equipo de inyección de líquido está en el techo), la bomba de inyección de líquido se inicia para realizar la inyección de líquido, y la presión aumenta. Cuando la presión en la tubería es mayor o igual a 0.25 MPa (el dispositivo de inyección está en el techo), la bomba de inyección se detiene. Cuando llene por primera vez, arranque la bomba de infusión y abra la válvula F1 al mismo tiempo, y cierre la válvula F2. Cuando la presión del sistema alcanza el valor establecido, primero cierre la válvula F1, luego abra la válvula F2 y finalmente pare la bomba de inyección.
IV. Selección de equipos auxiliares de calefacción eléctrica.
Calcular el consumo de calor por hora en función de los aparatos de agua en el edificio
V. Selección del intercambiador de calor de placas
En el diseño de ingeniería anterior, el cálculo del intercambiador de calor de placas se calculaba a mano. Hay dos maneras de hacer esto:
Die automatische Flüssigkeitsinjektion besteht aus einem Solarflüssigkeitsspeichertank, einer Infusionspumpe, einem Druckregler, einem Drucktank und dergleichen.
Betriebsmodus: Wenn der Druck in der Solarwärmesammelleitung weniger als 0,15 MPa beträgt (die Flüssigkeitsinjektionsausrüstung befindet sich auf dem Dach), wird die Flüssigkeitsinjektionspumpe gestartet, um eine Flüssigkeitsinjektion durchzuführen, und der Druck wird erhöht. Wenn der Druck in der Rohrleitung größer oder gleich 0,25 MPa ist (die Einspritzvorrichtung befindet sich auf dem Dach), stoppt die Einspritzpumpe. Starten Sie beim ersten Befüllen die Infusionspumpe, öffnen Sie gleichzeitig das Ventil F1 und schließen Sie das Ventil F2. Wenn der Systemdruck den eingestellten Wert erreicht, schließen Sie zuerst das Ventil F1, öffnen Sie dann das Ventil F2 und stoppen Sie schließlich die Einspritzpumpe.
IV. Auswahl der elektrischen Zusatzheizgeräte
Berechnen Sie den stündlichen Wärmeverbrauch anhand der Wassergeräte im Gebäude
V. Auswahl des Plattenwärmetauschers
In der Vergangenheit wurde die Berechnung des Plattenwärmetauschers von Hand berechnet. Es gibt zwei Möglichkeiten, dies zu tun:
Algoritmo simple: Suponiendo el coeficiente teórico de transferencia de calor, se determina el área de intercambio de calor, se seleccionan el fabricante y el modelo del intercambiador de calor, y se calcula el caudal entre las placas. El coeficiente de transferencia de calor real y la resistencia al flujo se encontraron mediante la curva característica de transferencia de calor y la curva característica de resistencia al flujo proporcionada por la muestra del fabricante. Después de una verificación repetida, se cumplen los resultados de las condiciones del proceso, y finalmente se determina el modelo del intercambiador de calor y el área de intercambio de calor. La ventaja de este algoritmo es que el cálculo es simple, los pasos son pocos y el tiempo es corto; La desventaja es que los resultados no son precisos. La razón de la inexactitud de los resultados se debe principalmente a que la curva característica de transferencia de calor y la curva característica de resistencia al flujo proporcionadas por la muestra son curvas bajo ciertas condiciones de trabajo, y las condiciones de diseño pueden no coincidir.
Algoritmo estándar:
El fabricante seleccionado determina el modelo del intercambiador de calor de acuerdo con la velocidad de flujo angular, y encuentra varios parámetros físicos del medio frío y calor en las condiciones de diseño del manual. De acuerdo con la fórmula empírica de transferencia de calor y la fórmula empírica de resistencia al flujo proporcionada por la muestra del fabricante, el cálculo térmico se realiza para determinar el coeficiente de transferencia de calor y la resistencia al flujo. Después de una verificación repetida, se cumplen los resultados de las condiciones del proceso, y finalmente se determina el modelo del intercambiador de calor y el área de intercambio de calor. La ventaja de este algoritmo es que los resultados del cálculo son precisos; La desventaja es que el cálculo es complicado, los pasos son muchos y el tiempo es largo.
Usando la computadora para diseñar y calcular el intercambiador de calor de placas, la velocidad de operación de la computadora se utiliza por completo. Se puede completar un cálculo en unos pocos segundos en el microordenador, y la precisión del resultado es difícil de lograr mediante el cálculo manual. Otra característica principal es que el programa almacena varios parámetros físicos del agua a diferentes temperaturas de agua requeridas para el cálculo y todos los parámetros del dispositivo de configuración del intercambiador de calor de placas. Los diseñadores pueden calcular los resultados inmediatamente ingresando las condiciones del proceso (como el volumen de agua, la temperatura del agua, la resistencia al flujo, etc.) en la computadora, lo que brinda una gran comodidad para los diseñadores. El personal de cálculo también puede ingresar diferentes condiciones de proceso (como volumen de agua, temperatura del agua, resistencia al flujo, etc.) para obtener diferentes resultados de cálculo, o reemplazar el modelo de intercambiador de calor para obtener diferentes resultados de cálculo. Mediante la comparación y la optimización de los resultados, finalmente se seleccionaron los intercambiadores de calor de placas con un rendimiento económico razonable y un rendimiento confiable.
La capacidad de intercambio de calor es de 95.2KW (ligeramente mayor que la potencia de disipación de calor calculada)
Calentar la temperatura de entrada y salida del medio: 60 ° C, la temperatura de salida es de 50 ° C. El medio es una solución acuosa al 50% de etilenglicol.
Calentamiento de la temperatura de entrada y salida de agua caliente: 40 ° C, temperatura de salida de 45 ° C, agua corriente tratada
Calentar la temperatura de entrada y salida del medio: 60 ° C, la temperatura de salida es de 50 ° C. El medio es una solución acuosa al 50% de etilenglicol.
Calentamiento de la temperatura de entrada y salida de agua caliente: 40 ° C, temperatura de salida de 45 ° C, agua corriente tratada
