Hochtemperatur Axial Bleiglas Thermistor für Herd
- PRODUCT DETAIL
Der glasverkapselte NTC-Thermistor weist eine hohe Stabilität und Genauigkeit auf. Im Vergleich zu herkömmlichen Thermistoren, die mit Epoxidharz eingekapselt sind, hat dieses Produkt einen breiteren Temperaturtestbereich, eine längere Haltbarkeit, eine geringere Größe und eine kürzere Reaktionszeit. Darüber hinaus bieten wir Ihnen 2 Arten von bleiisolierten Thermistoren an. Ein Thermistortyp hat eine Teflonhülse zur Isolierung. Das Kabel eines anderen Thermistors ist nicht nur mit einer Teflonhülse bedeckt, sondern auch mit einem Epoxidharz zwischen dem Temperaturmesskopf und der Hülse abgedichtet, das eine wasserdichte und gründlichere Isolationsrolle spielt.
• Flüssigkeitsstandsanzeige und Durchflussmessung
• Handy-Akku
• Temperaturkompensation von Instrumentenspulen, integrierten Schaltkreisen, Quarzoszillatoren und Thermoelementen

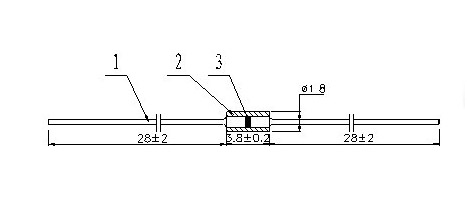

A: Größentabelle
Produktanwendungen:
1: Induktionsherd, elektrischer Schnellkochtopf, Reiskocher, elektrischer Ofen, Desinfektionsschrank, Wasserspender, Mikrowellenherde, elektrische Heizgeräte und andere Geräte Temperaturregelung und Temperaturerfassung.
2: Büroautomationsgeräte (wie Kopierer, Drucker usw.) zum Ausgleich von Temperaturerkennung und Temperatur.
3: Temperatur Industrie, Medizin, Umwelt, Wetter, Lebensmittelverarbeitung Ausrüstung, Kontrolle und Prüfung.
4: Wiederaufladbarer Akku und Temperaturschutz des Ladegeräts.
5, Messspulen, integrierte Schaltkreise, Quarzoszillator und Temperaturkompensation des Thermoelements.
II: Produktmerkmale:
1: Produktreihe MF58 für axial bleikapselgekapselte Form
2: gute Stabilität, hohe Zuverlässigkeit
3: Breiter Widerstandsbereich: 1 KΩ ~ 1000 KΩ
4: Widerstand und B-Wert von hoher Genauigkeit
5: Kann beim Kauf von Glasverpackungen in rauen Umgebungen wie hohen Temperaturen und hohen Temperaturen verwendet werden
6: Kleine, robuste und einfach zu automatisierende Installation
7: Betriebstemperaturbereich -40 ℃ ~ + 300 ℃
8: Nennleistung: ≤ 50 mW
9: Wärmeinduktion schnell, hohe Empfindlichkeit
Viertens: Modellbeschreibung
MF 58 103 F 3950
① ② ③ ④ ⑤
①MF ¬-- Thermistor mit negativem Temperaturkoeffizienten (NTC) Code.
②58-- glasverkapselter Thermistor.
③103 - Thermistor-Nennwiderstand, der den Nennwiderstand des Widerstands angibt: 10 × 103 (Ω).
④ F - Widerstandswert (Genauigkeit) ist: F = ± 1%, G = ± 2%, H = ± 3%, J = ± 5%
50 3950 - Wärmewiderstandsindex (Materialfaktor) B beträgt: 395 × 10 (K)
Hinweis: Geben Sie je nach Kundenanforderung unterschiedliche R-Werte, B-Werte für die Genauigkeit und Anpassung an.
Bei NTC-Thermistormessungen muss Folgendes beachtet werden:
1) kann nicht in der Luft gemessen werden, je größer der Unterschied in der Lufttemperaturmessung ungenau ist, was zu einer Streuung der Genauigkeit führt.
2) unter Verwendung hochpräziser Messungen des Bades, gemessen nach NTC in das Bad nach Bad, muss die Temperatur vor der Messung stabilisiert werden.
3) Messen Sie die Spannung so niedrig wie möglich, um Messfehler durch selbsterhitzenden NTC zu reduzieren.
4) Bei der Temperaturmessung die erforderliche Temperatur des zu korrigierenden Badthermometers prüfen.
Fünf: Modellspezifikation der Serie MF58
Glass-Sealed-Thermistoren sind in erster Linie für die Temperaturkompensation eingesetzt. Thermistoren werden in mehreren Materialpakete zur Verfügung, wie beispielsweise Epoxy, SMD, Glas, etc. Die Hauptmerkmale der Glasdichtung in NTC sind hohe Temperatur- und Feuchtigkeitsbeständigkeit, aber im Vergleich zu anderen Gehäusen ist die Reaktionsgeschwindigkeit etwas langsamer, etwa zehn Sekunden oder so! Andere kurze Beschreibungen sind wie folgt
1. Es wird durch die Prozesstechnologie hergestellt, die den Keramikprozess und den Halbleiterprozess kombiniert, und die Verpackungsstruktur aus reinem Glas wird an beiden Enden axial herausgezogen.
2. Anwendung:
• Temperaturregelung und Temperaturerfassung von Haushaltsgeräten (wie Klimaanlagen, Mikrowellenherden, elektrischen Ventilatoren, elektrischen Heizöfen usw.)
• Temperaturerkennung oder Temperaturkompensation von Büroautomationsgeräten (wie Kopierern, Druckern usw.)
• Temperaturregelung und Kontrolle von industriellen, medizinischen, Umweltschutz, Meteorologie, Nahrungsmittelmaschinen
1. Es wird durch die Prozesstechnologie hergestellt, die den Keramikprozess und den Halbleiterprozess kombiniert, und die Verpackungsstruktur aus reinem Glas wird an beiden Enden axial herausgezogen.
2. Anwendung:
• Temperaturregelung und Temperaturerfassung von Haushaltsgeräten (wie Klimaanlagen, Mikrowellenherden, elektrischen Ventilatoren, elektrischen Heizöfen usw.)
• Temperaturerkennung oder Temperaturkompensation von Büroautomationsgeräten (wie Kopierern, Druckern usw.)
• Temperaturregelung und Kontrolle von industriellen, medizinischen, Umweltschutz, Meteorologie, Nahrungsmittelmaschinen
• Handy-Akku
• Temperaturkompensation von Instrumentenspulen, integrierten Schaltkreisen, Quarzoszillatoren und Thermoelementen
A: Größentabelle
Produktanwendungen:
1: Induktionsherd, elektrischer Schnellkochtopf, Reiskocher, elektrischer Ofen, Desinfektionsschrank, Wasserspender, Mikrowellenherde, elektrische Heizgeräte und andere Geräte Temperaturregelung und Temperaturerfassung.
2: Büroautomationsgeräte (wie Kopierer, Drucker usw.) zum Ausgleich von Temperaturerkennung und Temperatur.
3: Temperatur Industrie, Medizin, Umwelt, Wetter, Lebensmittelverarbeitung Ausrüstung, Kontrolle und Prüfung.
4: Wiederaufladbarer Akku und Temperaturschutz des Ladegeräts.
5, Messspulen, integrierte Schaltkreise, Quarzoszillator und Temperaturkompensation des Thermoelements.
II: Produktmerkmale:
1: Produktreihe MF58 für axial bleikapselgekapselte Form
2: gute Stabilität, hohe Zuverlässigkeit
3: Breiter Widerstandsbereich: 1 KΩ ~ 1000 KΩ
4: Widerstand und B-Wert von hoher Genauigkeit
5: Kann beim Kauf von Glasverpackungen in rauen Umgebungen wie hohen Temperaturen und hohen Temperaturen verwendet werden
6: Kleine, robuste und einfach zu automatisierende Installation
7: Betriebstemperaturbereich -40 ℃ ~ + 300 ℃
8: Nennleistung: ≤ 50 mW
9: Wärmeinduktion schnell, hohe Empfindlichkeit
Viertens: Modellbeschreibung
MF 58 103 F 3950
① ② ③ ④ ⑤
①MF ¬-- Thermistor mit negativem Temperaturkoeffizienten (NTC) Code.
②58-- glasverkapselter Thermistor.
③103 - Thermistor-Nennwiderstand, der den Nennwiderstand des Widerstands angibt: 10 × 103 (Ω).
④ F - Widerstandswert (Genauigkeit) ist: F = ± 1%, G = ± 2%, H = ± 3%, J = ± 5%
50 3950 - Wärmewiderstandsindex (Materialfaktor) B beträgt: 395 × 10 (K)
Hinweis: Geben Sie je nach Kundenanforderung unterschiedliche R-Werte, B-Werte für die Genauigkeit und Anpassung an.
Bei NTC-Thermistormessungen muss Folgendes beachtet werden:
1) kann nicht in der Luft gemessen werden, je größer der Unterschied in der Lufttemperaturmessung ungenau ist, was zu einer Streuung der Genauigkeit führt.
2) unter Verwendung hochpräziser Messungen des Bades, gemessen nach NTC in das Bad nach Bad, muss die Temperatur vor der Messung stabilisiert werden.
3) Messen Sie die Spannung so niedrig wie möglich, um Messfehler durch selbsterhitzenden NTC zu reduzieren.
4) Bei der Temperaturmessung die erforderliche Temperatur des zu korrigierenden Badthermometers prüfen.
Fünf: Modellspezifikation der Serie MF58
| Modell | Nennwiderstand （R25） | B Wert | Arbeitstemperatur | Verlustfaktor （mW / ℃） | Thermische Zeitkonstante （S） | |
|
Widerstand （KΩ） |
Toleranz （± %） |
Nennwert （K） |
||||
| MF58-202-3435 | 2 |
±1% ±2% ±3% ±5% |
3435 |
-40℃ ~ +250℃ |
≥2.0 Ruhige Luft |
≤12 Ruhige Luft |
| MF58-502-3470 | 5 | 3470 | ||||
| MF58-103-3435 | 10 | 3435 | ||||
| MF58-103-3600 | 10 | 3600 | ||||
| MF58-103-3700 | 10 | 3700 | ||||
| MF58-103-3950 | 10 | 3950 | ||||
| MF58-103-4100 | 10 | 4100 | ||||
| MF58-203-3950 | 20 | 3950 | ||||
| MF58-233-3950 | 23 | 3950 | ||||
| MF58-303-3950 | 30 | 3950 | ||||
| MF58-40.27-3979 | 40.27 | 3979 | ||||
| MF58-473-3950 | 47 | 3950 | ||||
| MF58-503-3950 | 50 | 3950 | ||||
| MF58-503-4050 | 50 | 4050 | ||||
| MF58-104-3899 | 100 | 3899 | ||||
| MF58-104-3950 | 100 | 3950 | ||||
| MF58-104-3990 | 100 | 3990 | ||||
| MF58-104-4050 | 100 | 4050 | ||||
| MF58-104-4200 | 100 | 4200 | ||||
| MF58-204-4260 | 200 | 4260 |
-40℃ ~ +300℃ |
|||
| MF58-504-4260 | 500 | 4260 | ||||
| MF58-504-4400 | 500 | 4400 | ||||
| MF58-105-4400 | 1000 | 4400 | ||||
