Gewoehnlicher direkter Kühlung Single Door Kühlschrank Thermostat
Diese Art von Thermostat wird häufig in einem gewöhnlichen direkt gekühlten eintürigen Kühlschrank mit künstlicher Abtauung oder in der Gefrierkammer des zweitürigen Kühlschranks vom Typ Intercooled verwendet, der durch automatisches Abtauen gesteuert wird.

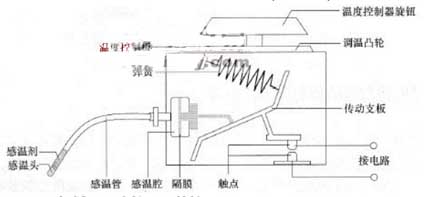

Die interne Struktur eines gemeinsamen Temperaturreglers ist in Abbildung 5-9 dargestellt.
Die normale Thermostat- und Temperaturerfassung besteht hauptsächlich aus einer Reihe von Mikroschaltern und anderen Einrichtungen. Temperaturempfindliche Mittel der Druckmesskammer sind im Allgemeinen Chlorid oder R12. Die Funktion der Temperaturerfassungskammer besteht darin, die Temperaturänderung an der Oberfläche des Verdampfers oder des Tanks in eine Druckänderung umzuwandeln und den Kontakt zu drücken, um den Start und Stopp des Kompressors zu steuern.
Der Temperaturerfassungskopf (Gehäuse) wird am Verdampfer platziert und gegen die Verdampferoberfläche oder den Auslass der Verdampferleitung geklemmt. Unter normalen Umständen befindet sich das Temperaturerfassungsmittel in dem Temperaturerfassungsbeutel in einem feuchten Dampfzustand. Wenn sich die Temperatur des Verdampfers ändert, ändert sich der Druck des Temperaturerfassungsmittels in dem Temperaturerfassungspaket, und der Druck wird durch das Kapillarrohr auf den Balg oder die Luftfilmkammer übertragen, so dass er sich mit der Druckänderung ausdehnt und zusammenzieht .
Diese Verschiebung wird durch einen mechanischen Übertragungsmechanismus übertragen und verstärkt, der das Öffnen oder Schließen der Kontakte und dann das Starten und Stoppen des Kältekompressors steuern kann. Wenn die Verdampfertemperatur steigt, verlängert sich der Balg und drückt den Hebel des Kontakts, um ihn für den stationären Kontakt zu öffnen, und der Kompressor arbeitet. Wenn die Verdampfertemperatur gesenkt wird, fällt der Druck des Dampfes im Temperaturerfassungsrohr ab, der Balg zieht sich zusammen und die Ausgleichsfeder im Getriebemechanismus trennt die Kontakte, unterbricht den Kreislauf und stoppt dadurch den Kompressor.
Die interne Struktur eines gemeinsamen Temperaturreglers ist in Abbildung 5-9 dargestellt.
Der Temperaturerfassungskopf (Gehäuse) wird am Verdampfer platziert und gegen die Verdampferoberfläche oder den Auslass der Verdampferleitung geklemmt. Unter normalen Umständen befindet sich das Temperaturerfassungsmittel in dem Temperaturerfassungsbeutel in einem feuchten Dampfzustand. Wenn sich die Temperatur des Verdampfers ändert, ändert sich der Druck des Temperaturerfassungsmittels in dem Temperaturerfassungspaket, und der Druck wird durch das Kapillarrohr auf den Balg oder die Luftfilmkammer übertragen, so dass er sich mit der Druckänderung ausdehnt und zusammenzieht .
Diese Verschiebung wird durch einen mechanischen Übertragungsmechanismus übertragen und verstärkt, der das Öffnen oder Schließen der Kontakte und dann das Starten und Stoppen des Kältekompressors steuern kann. Wenn die Verdampfertemperatur steigt, verlängert sich der Balg und drückt den Hebel des Kontakts, um ihn für den stationären Kontakt zu öffnen, und der Kompressor arbeitet. Wenn die Verdampfertemperatur gesenkt wird, fällt der Druck des Dampfes im Temperaturerfassungsrohr ab, der Balg zieht sich zusammen und die Ausgleichsfeder im Getriebemechanismus trennt die Kontakte, unterbricht den Kreislauf und stoppt dadurch den Kompressor.
Die Temperaturregelnocke kann mit einem Knopf am Temperaturregler gedreht werden. Wenn der Knopf gegen den Uhrzeigersinn gedreht wird, wird der Nockenradius größer, die Ausgleichsfeder wird verlängert und der Druck, der auf die Membrankiste ausgeübt wird, nimmt zu. Um die Kontakte zu verbinden, muss der Temperatursensor in der Temperaturkammer den Druck erhöhen (um eine höhere Temperatur zu erreichen, um die Kontakte zu bewegen). Das heißt, nur wenn die Oberflächentemperatur des Verdampfers höher steigt, kann der Kompressorkreis angeschlossen und betrieben werden. Wenn sich der Temperatureinstellknopf gegen den Uhrzeigersinn dreht, steigt daher die Temperatur im Kühlschrank an. Wenn umgekehrt der Temperatureinstellknopf im Uhrzeigersinn gedreht wird, wird die Temperatur im Kühlschrank gesenkt.
Bei normaler Temperatur ist der Schalter des Temperaturreglers immer eingeschaltet (mit Ausnahme des Knopfes in der erzwungenen Abschaltposition). Andernfalls ist der Schaden, der anzeigt, dass der Temperaturregler beschädigt ist, normalerweise der Grund für die Leckage des Temperaturerfassungsrohrs oder einen schlechten Kontakt aufgrund der Oxidation der Kontakte.
