Fusible actual y fusible reiniciable y diferencia de fusible térmico entre
El principio de protección distingue tres fusibles:
1. Seguro actual y fusible de autorrecuperación, que protege la corriente en el circuito, también se conoce como dispositivos de protección contra sobrecorriente,
Diferencia entre los dos:
Protección de sobrecorriente de fusible tradicional, protección solo una vez, quemado que necesita reemplazo, y desde la reanudación de fusibles con protección de sobrecalentamiento de flujo, recuperación automática de doble función.
2. El fusible térmico está en el diseño del producto, elemento calefactor del elemento de protección contra sobrecalentamiento, también conocido como fusible térmico
mi compañía ahora en las características y parámetros específicos para los tres puntos fuera del fusible será:
Primero, los parámetros específicos del fusible actual.
1, material actual del cable del fusible de protección:
La tasa de resistencia del cable del fusible es relativamente grande y un punto de fusión relativamente bajo de la aleación de plata y cobre llamada fusible de corriente. Fusible doméstico común anterior aleación de plomo-antimonio, más tarde, porque la resistencia es lo suficientemente alta, punto de fusión lo suficientemente bajo, reemplazado por una aleación de plata y cobre. Puede lograr el propósito del circuito de protección.
2, el papel del fusible de protección contra sobrecorriente es:
Cuando un circuito falla o es anormal, con el aumento de la corriente, y el aumento del circuito de corriente puede dañar algunos dispositivos importantes o dispositivos caros, incluso puede causar un circuito de incendio. el fusible estará en la corriente anormalmente elevada a una cierta altura y calor del momento, la corriente de fusión automática se corta y, por lo tanto, desempeña un papel en la protección del funcionamiento seguro del circuito, para evitar una variedad de riesgos de seguridad.
3, el principio de funcionamiento actual del fusible:
Debido a que la aleación de plata y cobre de bajo punto de fusión, la resistencia es grande, cuando la corriente fluye a través de la aleación de plata y cobre, porque hay un cierto conductor de resistencia, por lo que calentará el conductor. Y el calor siguió la fórmula: Q = 0.24I2RT; donde el poder calorífico Q es constante 0. 24, I es la corriente que fluye a través del conductor, R es la resistencia del conductor, T es el tiempo que la corriente fluye a través del conductor; Entonces, podemos ver que la fórmula del fusible simple funciona, y cuando la temperatura aumenta, el punto de fusión de la aleación de plata y cobre, el fusible de aleación de plata y cobre cortará la corriente.
Imagen de fusible actual
Dos: desde la reanudación de los parámetros específicos de protección de fusibles:
1, desde la reanudación de la protección del seguro del material de fibroína:
El fusible reiniciable es una protección contra sobrecorriente de componentes electrónicos, con protección contra sobrecalentamiento de flujo, doble protección con recuperación automática. Polímero de macromolécula orgánica en condiciones de reacción de vulcanización a alta presión y alta temperatura. Mezcle el material después de agregar partículas conductoras, a través de un proceso especial desde el procesamiento.
2, desde la reanudación de fusibles para proteger el principio de selección:
Debido a que los fusibles de protección contra sobrecorriente de recuperación automática tienen protección térmica, cuando el modelado del producto debe tener en cuenta la corriente, el voltaje y la temperatura ambiente del producto funciona correctamente.
Selección Para determinar los siguientes parámetros del circuito:
a temperatura ambiente máxima de operación b c corriente de operación estándar Voltaje de operación máximo (Umax) d corriente de falla máxima (Imax)
Elija entre el circuito de recuperación puede adaptarse a la temperatura ambiente y la corriente de funcionamiento estándar máxima del elemento fusible
{Temperatura ambiente reducción temperatura (℃) corriente de funcionamiento (A)} tabla y selecciona una temperatura ambiente máxima del circuito que más se acerca a la temperatura.
3, principio de acción de fusible reiniciable:
Cuando la línea se cortocircuita o se sobrecarga, fluye a través de la recuperación de calor del fusible de alta corriente del polímero producido por la polimerización de la masa fundida de resina, Bulk aumentó rápidamente, formando un estado de alta impedancia (B). La corriente de funcionamiento actual disminuirá rápidamente, lo que limita y protege los circuitos. Al solucionar problemas, la corriente del circuito vuelve a la normalidad después, el fusible reiniciable nuevamente se enfría y cristaliza, la contracción del volumen, las partículas conductoras forman una ruta conductiva, el polímero vuelve a un estado de baja resistencia, el producto vuelve a las condiciones normales de funcionamiento.
Y la finalización de todo el trabajo sobre la protección del circuito, sin reemplazo artificial. Siempre que el calor generado por la corriente aplicada sea mayor que el elemento PPTC emite calor, el polímero cambiará en el estado que siempre ha estado en el estado operativo (alta impedancia). Cuando la corriente aplicada desaparece, el fusible reiniciable puede volver automáticamente a la alimentación.
Tres: especificaciones del fusible de temperatura:
1, la temperatura fusiona el material básico:
Temperatura fusible en orgánicos temperatura tipo fusible temperatura, temperatura fusible tipo aleación alambre.
2. El principio de funcionamiento del fusible de temperatura:
También se llama fusible térmico fusible térmico (GB GB9816.1-2013). El fusible de detección de temperatura puede sobrecalentar la protección de productos eléctricos y electrónicos producidos en una operación no normal. Al cortar el circuito para evitar incendios, la temperatura fusible tras fusible no se puede volver a utilizar, la temperatura de fusión solo funciona una vez. El fusible de temperatura se divide en aleación de bajo punto de fusión y aleaciones de memoria de forma sensibles a la temperatura, así como en forma de gatillo, etc. (Fusible térmico para evitar aparatos de calefacción eléctrica o calentarlo para protección de alta temperatura.
Aunque el fusible de temperatura está diseñado para tener una alta confiabilidad, un fusible de temperatura única puede hacer frente a circunstancias inusuales, después de todo, es limitado. También tiene algunas desventajas, en primer lugar, no se puede restaurar, tan bueno como PTC, PTC incluso si se produce una falla accidental, una vez que se soluciona el problema, el producto puede continuar funcionando. Una vez que la temperatura se fusiona, todo el producto ya no puede funcionar.
Tres tipos de fusibles funcionan específicamente con diferentes usos, en una variedad de diseños de protección de circuitos tiene sus propias fortalezas y debilidades. Dongguan Yaxun compromiso a largo plazo de varios componentes electrónicos desarrollo de productos electrónicos y protección de la investigación. Invitamos a los clientes a preguntar, le daré recomendaciones razonables de productos.
1. Seguro actual y fusible de autorrecuperación, que protege la corriente en el circuito, también se conoce como dispositivos de protección contra sobrecorriente,
Diferencia entre los dos:
Protección de sobrecorriente de fusible tradicional, protección solo una vez, quemado que necesita reemplazo, y desde la reanudación de fusibles con protección de sobrecalentamiento de flujo, recuperación automática de doble función.
2. El fusible térmico está en el diseño del producto, elemento calefactor del elemento de protección contra sobrecalentamiento, también conocido como fusible térmico
mi compañía ahora en las características y parámetros específicos para los tres puntos fuera del fusible será:
Primero, los parámetros específicos del fusible actual.
1, material actual del cable del fusible de protección:
La tasa de resistencia del cable del fusible es relativamente grande y un punto de fusión relativamente bajo de la aleación de plata y cobre llamada fusible de corriente. Fusible doméstico común anterior aleación de plomo-antimonio, más tarde, porque la resistencia es lo suficientemente alta, punto de fusión lo suficientemente bajo, reemplazado por una aleación de plata y cobre. Puede lograr el propósito del circuito de protección.
2, el papel del fusible de protección contra sobrecorriente es:
Cuando un circuito falla o es anormal, con el aumento de la corriente, y el aumento del circuito de corriente puede dañar algunos dispositivos importantes o dispositivos caros, incluso puede causar un circuito de incendio. el fusible estará en la corriente anormalmente elevada a una cierta altura y calor del momento, la corriente de fusión automática se corta y, por lo tanto, desempeña un papel en la protección del funcionamiento seguro del circuito, para evitar una variedad de riesgos de seguridad.
3, el principio de funcionamiento actual del fusible:
Debido a que la aleación de plata y cobre de bajo punto de fusión, la resistencia es grande, cuando la corriente fluye a través de la aleación de plata y cobre, porque hay un cierto conductor de resistencia, por lo que calentará el conductor. Y el calor siguió la fórmula: Q = 0.24I2RT; donde el poder calorífico Q es constante 0. 24, I es la corriente que fluye a través del conductor, R es la resistencia del conductor, T es el tiempo que la corriente fluye a través del conductor; Entonces, podemos ver que la fórmula del fusible simple funciona, y cuando la temperatura aumenta, el punto de fusión de la aleación de plata y cobre, el fusible de aleación de plata y cobre cortará la corriente.

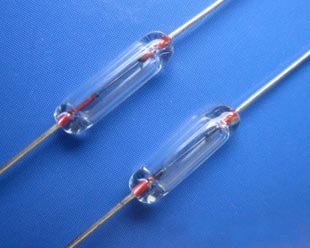

Imagen de fusible actual
Dos: desde la reanudación de los parámetros específicos de protección de fusibles:
1, desde la reanudación de la protección del seguro del material de fibroína:
El fusible reiniciable es una protección contra sobrecorriente de componentes electrónicos, con protección contra sobrecalentamiento de flujo, doble protección con recuperación automática. Polímero de macromolécula orgánica en condiciones de reacción de vulcanización a alta presión y alta temperatura. Mezcle el material después de agregar partículas conductoras, a través de un proceso especial desde el procesamiento.
2, desde la reanudación de fusibles para proteger el principio de selección:
Debido a que los fusibles de protección contra sobrecorriente de recuperación automática tienen protección térmica, cuando el modelado del producto debe tener en cuenta la corriente, el voltaje y la temperatura ambiente del producto funciona correctamente.
Selección Para determinar los siguientes parámetros del circuito:
a temperatura ambiente máxima de operación b c corriente de operación estándar Voltaje de operación máximo (Umax) d corriente de falla máxima (Imax)
Elija entre el circuito de recuperación puede adaptarse a la temperatura ambiente y la corriente de funcionamiento estándar máxima del elemento fusible
{Temperatura ambiente reducción temperatura (℃) corriente de funcionamiento (A)} tabla y selecciona una temperatura ambiente máxima del circuito que más se acerca a la temperatura.

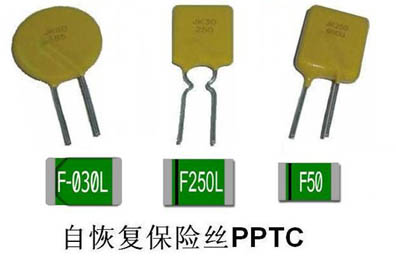

3, principio de acción de fusible reiniciable:
Cuando la línea se cortocircuita o se sobrecarga, fluye a través de la recuperación de calor del fusible de alta corriente del polímero producido por la polimerización de la masa fundida de resina, Bulk aumentó rápidamente, formando un estado de alta impedancia (B). La corriente de funcionamiento actual disminuirá rápidamente, lo que limita y protege los circuitos. Al solucionar problemas, la corriente del circuito vuelve a la normalidad después, el fusible reiniciable nuevamente se enfría y cristaliza, la contracción del volumen, las partículas conductoras forman una ruta conductiva, el polímero vuelve a un estado de baja resistencia, el producto vuelve a las condiciones normales de funcionamiento.
Y la finalización de todo el trabajo sobre la protección del circuito, sin reemplazo artificial. Siempre que el calor generado por la corriente aplicada sea mayor que el elemento PPTC emite calor, el polímero cambiará en el estado que siempre ha estado en el estado operativo (alta impedancia). Cuando la corriente aplicada desaparece, el fusible reiniciable puede volver automáticamente a la alimentación.
Tres: especificaciones del fusible de temperatura:
1, la temperatura fusiona el material básico:
Temperatura fusible en orgánicos temperatura tipo fusible temperatura, temperatura fusible tipo aleación alambre.
2. El principio de funcionamiento del fusible de temperatura:
También se llama fusible térmico fusible térmico (GB GB9816.1-2013). El fusible de detección de temperatura puede sobrecalentar la protección de productos eléctricos y electrónicos producidos en una operación no normal. Al cortar el circuito para evitar incendios, la temperatura fusible tras fusible no se puede volver a utilizar, la temperatura de fusión solo funciona una vez. El fusible de temperatura se divide en aleación de bajo punto de fusión y aleaciones de memoria de forma sensibles a la temperatura, así como en forma de gatillo, etc. (Fusible térmico para evitar aparatos de calefacción eléctrica o calentarlo para protección de alta temperatura.
Aunque el fusible de temperatura está diseñado para tener una alta confiabilidad, un fusible de temperatura única puede hacer frente a circunstancias inusuales, después de todo, es limitado. También tiene algunas desventajas, en primer lugar, no se puede restaurar, tan bueno como PTC, PTC incluso si se produce una falla accidental, una vez que se soluciona el problema, el producto puede continuar funcionando. Una vez que la temperatura se fusiona, todo el producto ya no puede funcionar.
Imagen de fusible térmico
para resumir:Tres tipos de fusibles funcionan específicamente con diferentes usos, en una variedad de diseños de protección de circuitos tiene sus propias fortalezas y debilidades. Dongguan Yaxun compromiso a largo plazo de varios componentes electrónicos desarrollo de productos electrónicos y protección de la investigación. Invitamos a los clientes a preguntar, le daré recomendaciones razonables de productos.
