Funktionsprinzip und Schaltungsaufbau des einstellbaren Thermostatreglers
Es ist kalt und die Heizdecke zu Hause hat keine konstante Temperaturfunktion. Es kann nicht eingestellt werden und es ist weder bequem noch zuverlässig, die Temperatur der Heizdecke manuell zu steuern. Zu diesem Zweck stellte der Autor eine einstellbare Thermostatsteuerung für die elektrische Heizdecke her. Die Heizdecke kann automatisch in einem bestimmten Temperaturbereich gehalten werden, und der Benutzer kann den für den Benutzer am besten geeigneten Temperaturbereich einstellen. Wenn die Temperatur niedriger als die eingestellte untere Grenztemperatur ist, erwärmt sich die Heizdecke automatisch, und wenn die Temperatur höher als die eingestellte obere Leitungstemperatur ist, wird die Stromversorgung automatisch unterbrochen, wodurch der Zweck einer automatischen konstanten Temperatur erreicht wird.
1, das Arbeitsprinzip

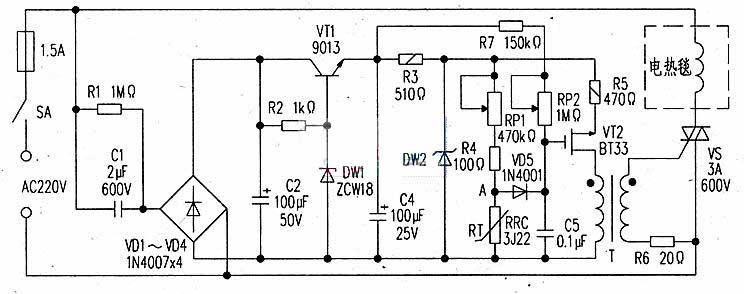

Die Schaltung ist in der Zeichnung dargestellt. Die AC220v-Stromversorgung wird durch R1 und C1 heruntergefahren, VD1 ~ VD4 wird gleichgerichtet, C2 wird gefiltert und dann durch VT1, R2, DW1, C4 bis DC12V geregelt und von VT2, RP1, RP2, R4, R5, RT versorgt , C5 usw. Der Relaxationsoszillator ist konfiguriert, um einen Triggerimpuls für die Steuerelektrode des Triac VS bereitzustellen, und dem RP1 wird eine Spannung (eingestellte Temperatur) gegeben, und der Widerstandswert bestimmt die Temperatur; Der Thermistor RT (negativer Temperaturkoeffizient) dient zur Erfassung der Temperatur. Wenn die Stromversorgung eingeschaltet ist, ist die Temperatur der Heizdecke niedrig, der Widerstand von RT ist groß, das Potential von Punkt A ist hoch, die Ladezeitkonstante von C5 wird kleiner und VT2 schwingt im Voraus, so dass der Leitungswinkel des Thyristors VS wird vorgeschoben, und der durch die Heizdecke fließende Strom ist groß. Stellen Sie so schnell wie möglich die vorgegebene Temperatureinstellung ein. Wenn die Temperatur der Heizdecke ansteigt, wird der Widerstandswert von RT kleiner, das Potential am Punkt A nimmt ab, der durch die Heizdecke fließende Strom nimmt ab und die Temperatur nimmt allmählich ab, wodurch automatisch eine konstante Temperatur erreicht wird.
In der Zeichnung nimmt der Impulsisolationstransformator T einen weichen Ferritmagnetring wie MX2000-6000 und einen Innendurchmesser von 11 mm bis 18 mm an, und der Primär- und der Sekundärdurchmesser sind mit einem Email von 0,19 mm gewickelt. Die übrigen Komponentenparameter entsprechen den Angaben in der Zeichnung und stellen keine besonderen Anforderungen.
2, Debuggen
Die Komponenten werden wie in der Zeichnung gezeigt verlötet und können nach Überprüfung überprüft werden. Stellen Sie während des Debuggens zuerst den Widerstand von R2 so ein, dass der durch DW1 fließende Strom etwa 10 mA beträgt. Zu diesem Zeitpunkt beträgt die Spannung am Kondensator C4 12V. Die RT wird mit einem weichen, temperaturbeständigen, dünnen Draht herausgenommen und im entsprechenden Teil der Heizdecke versteckt. (Beachten Sie die Isolierung zwischen den RT-Beinen und die Isolierung zwischen RT und Heizkabel und achten Sie auf den Schutz des RT). Nur P2 wird auf den Mindestwert eingestellt. Stellen Sie das Potentiometer RP1 ein und messen Sie gemeinsam mit dem Quecksilberthermometer die Position des RP1, wenn die Heizdecke zwischen 36 ° C und 42 ° C liegt. Stellen Sie dann RP2 entsprechend der Notwendigkeit, die Empfindlichkeit zu steuern, auf die entsprechende Position ein.
Entfernen Sie bei der Installation den Netzschalter der Heizdecke, befestigen Sie die eingestellte Leiterplatte in einer kleinen Plastikbox und befestigen Sie den RP1 an einer kleinen Plastikbox.
