Funktionsprinzip des Temperaturschalters

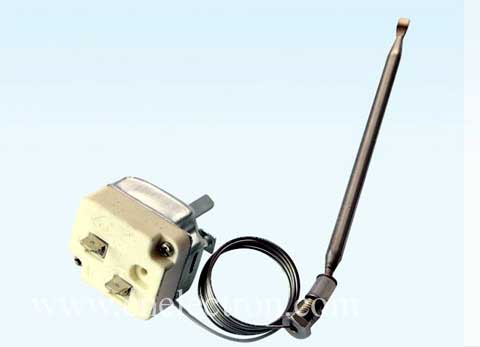

Der Temperaturregler für den Dampfdruck funktioniert
Die Wirkung des Balgs wirkt auf die Feder. Die Federkraft der Feder wird über den Knopf am Bedienfeld gesteuert. Die Kapillare befindet sich im Lufteinlass der Klimaanlage, um die Temperatur der Innenrückluft zu absorbieren. Wenn die Raumtemperatur auf die eingestellte Temperatur ansteigt, dehnt sich das Temperaturmessmittelgas im Kapillarrohr und der Balg aus, wodurch sich der Balg verlängert und den Schaltkontakt gegen die Federkraft der Feder schließt. Zu diesem Zeitpunkt läuft der Kompressor, das System wird gekühlt, und wenn die Raumtemperatur auf die eingestellte Temperatur abfällt, schrumpft das temperaturinduzierende Gas, der Balg schrumpft zusammen mit der Feder und der Schalter wird auf Aus gestellt Den Motorkreis des Kompressors abschalten. Dies wird wiederholt, um den Zweck der Steuerung der Raumtemperatur zu erreichen.

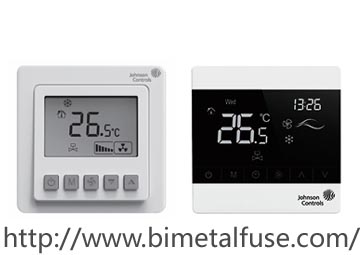

Elektronischer Temperaturregler funktioniert
Der elektronische Temperaturregler (Widerstandstyp) wird nach der Methode der Temperaturerfassung des Widerstands gemessen. Im Allgemeinen werden Weißgolddraht, Kupferdraht, Wolframdraht und Halbleiter (Thermistor usw.) als Temperaturmesswiderstände verwendet, und diese Widerstände haben ihre eigenen Vorteile. Sensoren für Haushaltsklimageräte sind meist Thermistoren.
Der Thermistorthermostat basiert auf dem Wheatstone-Brückenprinzip (links), der Wheatstone-Brücke. Schließen Sie das Netzteil E an beide Enden des BD an. Nach dem Kirchhoffschen Gesetz sind die Potentiale der beiden Punkte A und C gleich, wenn der Widerstand der Brücke R1 × R4 = R2 × R3 ist. Zwischen den Ausgangsanschlüssen A und C fließt kein Strom. Die Größe des Widerstands R1 des Thermistors steigt oder fällt mit der Umgebungstemperatur.
Die Änderung wird geändert, das Gleichgewicht wird zerstört und es gibt einen Ausgangsstrom zwischen den Wechselströmen. Wenn der Thermostat aufgebaut ist, können daher der Temperatureinstellbereich und die Betriebstemperatur leicht durch Auswahl eines geeigneten Thermistors geändert werden.

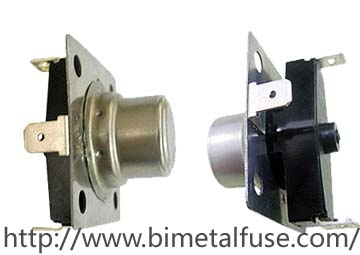

Metall Ausdehnung Thermostat funktioniert:
Nach dem Prinzip der Wärmeausdehnung und -kontraktion von Objekten. Wärmeausdehnung und -kontraktion sind Gemeinsamkeiten von Objekten, aber verschiedene Objekte haben unterschiedliche Grade an Wärmeausdehnung und -kontraktion. Die beiden Seiten des doppelten Goldstücks sind Leiter aus unterschiedlichen Materialien. Bei unterschiedlichen Temperaturen wird das doppelte Goldstück aufgrund des unterschiedlichen Ausdehnungs- und Kontraktionsgrades gebogen und der eingestellte Kontakt oder Schalter wird berührt, so dass die eingestellte Schaltung (Schutz) zu arbeiten beginnt.
Hinweis: Die KSD301-Serie ist ein aufschnappbarer Kunststoffkörper, der automatisch zurückgesetzt wird.
Die KSD302-Serie ist ein aufschnappbarer Körper auf Keramikbasis, der automatisch zurückgesetzt wird.
Die KSD303-Serie ist ein Snap-On-Typ mit Kunststoff als Hauptgehäuse und manuellem Reset.
Die KSD304-Serie ist ein aufschnappbarer 16A-Doppelkontakt-Kunststoff-Reset mit automatischem Reset.
Die KSD305-Serie ist ein aufsteckbarer 16A-Doppelkontakt auf Kunststoffbasis mit automatischem Reset.
