Funktionsprinzip des Temperaturregelung Schalter für elektrischen Eisen- und Reiskocher
Am Beispiel der Anwendungsschaltung des Bimetall-Temperaturregelungsschalters in Bügeleisen und Reiskochern wird das Funktionsprinzip des Bimetall-Temperatursensors vorgestellt.

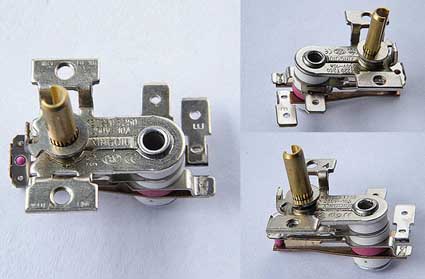

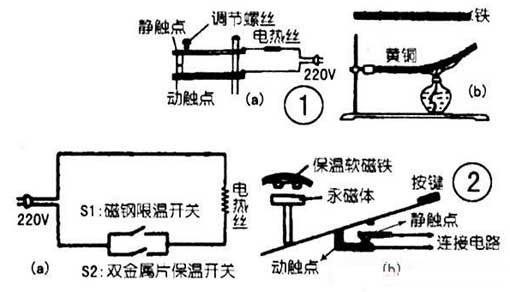

Das Bügeln von Kleidung mit einem elektrischen Bügeleisen verdirbt die Kleidung, wenn die Temperatur zu hoch ist. Und für verschiedene Kleidungsstücke ist die Bügeltemperatur unterschiedlich, daher wird die Temperatureinstellvorrichtung benötigt. Fig. 1 ist eine schematische Darstellung des Temperaturregelungsprinzips eines elektrischen Bügeleisens.
Das Bügeln von Kleidung mit einem elektrischen Bügeleisen verdirbt die Kleidung, wenn die Temperatur zu hoch ist. Und für verschiedene Kleidungsstücke ist die Bügeltemperatur unterschiedlich, daher wird die Temperatureinstellvorrichtung benötigt. Fig. 1 ist eine schematische Darstellung des Temperaturregelungsprinzips eines elektrischen Bügeleisens.
Die Hauptkomponenten des Temperaturregelkreises des elektrischen Bügeleisens sind Bimetallbleche. Wenn das elektrische Bügeleisen arbeitet, werden die dynamischen und statischen Kontakte kontaktiert und die elektrischen Heizkomponenten werden elektrifiziert und erwärmt. Wenn die Temperatur die ausgewählte Temperatur erreicht, wird die Bimetallplatte erwärmt und nach unten gebogen, damit der sich bewegende Kontakt den statischen Kontakt verlässt und die Stromversorgung automatisch abschaltet. Wenn die Temperatur niedriger als die ausgewählte Temperatur ist, wird die Bimetallplatte wiederhergestellt und die beiden Kontakte werden geschlossen. Wenn der Stromkreis wieder eingeschaltet wird, steigt die Temperatur nach dem Einschalten wieder an und wird dann wieder getrennt, wenn die ausgewählte Temperatur erreicht ist. Wenn der Stromkreis wiederholt eingeschaltet wird, kann die Temperatur des Bügeleisens in einem bestimmten Bereich gehalten werden. Durch Einstellen der ausgewählten Temperatur der Schraube ist die ausgewählte Temperatur umso höher, je niedriger die Schraube ist, je niedriger der statische Kontakt ist.
Warum biegen sich Bimetalle beim Erhitzen?
Dies liegt daran, dass zwei verschiedene Metallteile fest miteinander vernietet sind. Wenn es Raumtemperatur hat, ist es gerade. Wenn es dann durch den Temperaturanstieg erwärmt wird, wird das Bimetall aufgrund des Unterschieds im Wärmeausdehnungsgrad der beiden Metalle allmählich zur Seite mit geringerer Wärmeausdehnung gebogen, wie in Fig. 1 (b) gezeigt. Wenn die Temperatur abnimmt, kehrt sie allmählich in ihren ursprünglichen Zustand zurück.
Reiskocher Thermostat
Reiskocher ist ein häufig verwendeter Kocher. Es kann Reis zu Reis kochen und warm halten. Der gesamte Prozess ist automatisiert und einfach zu bedienen. Das Schaltbild der Temperaturregelung des Reiskochers ist in Abbildung 2 dargestellt.
Dies liegt daran, dass zwei verschiedene Metallteile fest miteinander vernietet sind. Wenn es Raumtemperatur hat, ist es gerade. Wenn es dann durch den Temperaturanstieg erwärmt wird, wird das Bimetall aufgrund des Unterschieds im Wärmeausdehnungsgrad der beiden Metalle allmählich zur Seite mit geringerer Wärmeausdehnung gebogen, wie in Fig. 1 (b) gezeigt. Wenn die Temperatur abnimmt, kehrt sie allmählich in ihren ursprünglichen Zustand zurück.
Reiskocher Thermostat
Reiskocher ist ein häufig verwendeter Kocher. Es kann Reis zu Reis kochen und warm halten. Der gesamte Prozess ist automatisiert und einfach zu bedienen. Das Schaltbild der Temperaturregelung des Reiskochers ist in Abbildung 2 dargestellt.
Im Reiskocher befinden sich ein Temperaturbegrenzungsschalter S1 aus magnetischem Stahl und ein Bimetall-Wärmeschutzschalter S2. Wenn der Garvorgang beginnt, drücken Sie den Schalter S1, der Stromkreis wird eingeschaltet und der Heizdraht wird zum Kochen mit Strom versorgt. Wenn sich Wasser im Topf befindet, überschreitet die Temperatur des Reiskochers 100 ° C nicht. Nachdem der Reis gekocht ist, trocknet das Wasser und die Temperatur des Reiskochers überschreitet 100 ° C.
Wenn die Temperatur auf 103 ° C ansteigt, wird der Temperaturendschalter S1 automatisch getrennt und der Stromkreis ausgeschaltet, um den Zweck der automatischen Temperaturregelung zu erreichen. Zu diesem Zeitpunkt ist die Temperatur hoch und S2 ist ausgeschaltet. Wenn die Temperatur auf 60 ° C abfällt, wird S2 eingeschaltet; Beim Erhitzen auf 80 ° C wird S2 wieder ausgeschaltet. Das kontinuierliche Öffnen und Schließen von S2 hält die Temperatur im Topf zwischen 60 und 80 ° C.
Warum wird der Temperaturendschalter für magnetischen Stahl bei 103 ° C automatisch abgeschaltet?
Dies kann unter Bezugnahme auf das Arbeitsdiagramm der in Fig. 2 (b) gezeigten Temperaturbegrenzungskomponente aus magnetischem Stahl verstanden werden. Wenn die Taste gedrückt wird, berührt der bewegliche Kontakt den stationären Kontakt und wird erregt. Gleichzeitig steht der Permanentmagnet in Kontakt mit dem temperaturempfindlichen Weichmagneten, und der Weichmagnet wird magnetisiert, um den Permanentmagneten anzuziehen. Zu diesem Zeitpunkt muss die Hand die Taste nicht drücken, und der Stromkreis ist noch eingeschaltet. Der temperaturempfindliche Weichmagnet hat eine einzigartige Eigenschaft. Wenn die Temperatur 103 ° C erreicht, verschwinden die magnetischen Eigenschaften und der Permanentmagnet kann nicht angezogen werden. Wenn daher die Bodentemperatur 103 ° C erreicht, fällt der Permanentmagnet aufgrund der Schwerkraft ab, und der sich bewegende Kontakt verlässt den statischen Kontakt, um die Stromversorgung zu trennen, wodurch ein Schutz erreicht wird.
Wenn die Temperatur auf 103 ° C ansteigt, wird der Temperaturendschalter S1 automatisch getrennt und der Stromkreis ausgeschaltet, um den Zweck der automatischen Temperaturregelung zu erreichen. Zu diesem Zeitpunkt ist die Temperatur hoch und S2 ist ausgeschaltet. Wenn die Temperatur auf 60 ° C abfällt, wird S2 eingeschaltet; Beim Erhitzen auf 80 ° C wird S2 wieder ausgeschaltet. Das kontinuierliche Öffnen und Schließen von S2 hält die Temperatur im Topf zwischen 60 und 80 ° C.
Warum wird der Temperaturendschalter für magnetischen Stahl bei 103 ° C automatisch abgeschaltet?
Dies kann unter Bezugnahme auf das Arbeitsdiagramm der in Fig. 2 (b) gezeigten Temperaturbegrenzungskomponente aus magnetischem Stahl verstanden werden. Wenn die Taste gedrückt wird, berührt der bewegliche Kontakt den stationären Kontakt und wird erregt. Gleichzeitig steht der Permanentmagnet in Kontakt mit dem temperaturempfindlichen Weichmagneten, und der Weichmagnet wird magnetisiert, um den Permanentmagneten anzuziehen. Zu diesem Zeitpunkt muss die Hand die Taste nicht drücken, und der Stromkreis ist noch eingeschaltet. Der temperaturempfindliche Weichmagnet hat eine einzigartige Eigenschaft. Wenn die Temperatur 103 ° C erreicht, verschwinden die magnetischen Eigenschaften und der Permanentmagnet kann nicht angezogen werden. Wenn daher die Bodentemperatur 103 ° C erreicht, fällt der Permanentmagnet aufgrund der Schwerkraft ab, und der sich bewegende Kontakt verlässt den statischen Kontakt, um die Stromversorgung zu trennen, wodurch ein Schutz erreicht wird.
