Funktionsprinzip des Bimetall-Temperaturschalters und des Thermostats
Bimetall ist ein Verbundwerkstoff aus zwei oder mehr Metallen oder anderen Materialien mit geeigneten Eigenschaften. Bimetall wird häufig in Temperaturschaltern / Thermostaten und anderen Produkten verwendet.
Wärmeschutz für Kleingeräte: KSD301, KSD9700, 17 Uhr, TB02
Temperatur- und Temperaturschalter der Lithiumbatterie: 17 Uhr, TB02
Temperaturschalter für Automotoren: 6AP, 3MP, 5AP, 2MP,

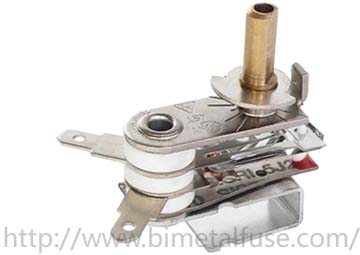

Elektrisches Bügeleisen Einstellbarer Temperaturschalter: KST201

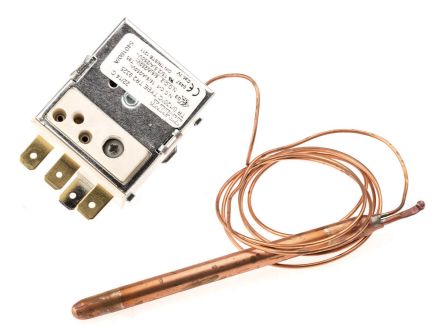

Auto Wassertank Thermostat: Kupfersonde Gewinde Thermostat
Bevor wir den Temperaturschalter verstehen, sollten wir zunächst die grundlegenden Eigenschaften von Bimetall verstehen:
Bimetall:
Bimetall ist die Verwendung von Bimetall bei Temperaturänderungen bei der Verformung der Komponenten. In der Regel durch zwei Schichten aus unterschiedlichen thermischen Ausdehnungskoeffizienten von Legierung überlagert.
Unter diesen wird der Expansionskoeffizient als aktive Schicht bezeichnet; Der kleinere Ausdehnungskoeffizient wird als passive Schicht bezeichnet. Aktive Materialschicht sind Mangan-Nickel-Kupfer-Legierung, Nickel-Chrom-Eisen-Legierung, Nickel-Mangan-Eisen-Legierung und Nickel und so weiter; Die passive Materialschicht besteht hauptsächlich aus einer Nickel-Eisen-Legierung mit einem Nickelgehalt von 34 bis 50%.
Aufgrund der Differenz der Ausdehnungskoeffizienten Metall. Wenn sich die Temperatur ändert, ist die Verformung der aktiven Schicht größer als die Verformung der passiven Schicht, so dass das gesamte Bimetall zur Seite der passiven Schicht hin gebogen wird, was zu einer Verformung führt.
Bimetall-Temperaturschalter / Thermostat Anwendung:
Temperaturschalter sind in Haushaltsgeräten weit verbreitet:
Heizgeräte wie Waschmaschinenmotoren, Transformatoren, Klimaanlagenlüftermotor, Vorschaltgerät, Elektrogeräte, Elektroheizung, Induktionsherd, Lampen, Autofenster, Autokühler, Lithiumbatterien, Gleichstromwerkzeuge, elektrisches Bügeleisen usw. Temperaturumschaltung kann je nach Arbeitsumgebung Temperaturänderungen bei physikalischen Verformungen erfolgen, wodurch eine besondere Wärmeschutzwirkung erzeugt wird. Ein- oder Ausschalten der aktuellen Aktion und einer Reihe von automatischen Steuerungskomponenten. Es ist auch als Temperaturschutz oder Temperaturregler bekannt.
Temperaturschalter funktioniert:
Temperaturschalter in der Temperaturregelung auf die empfindliche Aktion. Der Bimetall-Popup-Thermostat ist eine feste Temperatur nach dem Bimetall als wärmeempfindliche Reaktionskomponente. Wenn das Produkt der Hauptteile der Wärme erzeugt wird, wenn die Temperatur auf das Bimetall übertragen wird, funktioniert die Elektrik ordnungsgemäß. Das Bimetall befindet sich in einem freien Zustand. Der Kontakt befindet sich in geschlossener Form. Im nicht normalen Betrieb der elektrischen und elektronische Produkte, Die Temperatur steigt unaufhörlich an. Bimetall ist einer Temperaturbelastung ausgesetzt, die durch das Auftreten schneller Einwirkungen entsteht. Kontakte öffnen oder schließen. Strom abschneiden oder an den Strom anschließen. Spielen, um die Maschine vor Beschädigungen zu schützen. Umgekehrt, wenn die Temperatur sinkt auf die eingestellte Rücksetztemperatur, Bimetall schnell in seinen ursprünglichen Zustand zurückkehren, so dass der Kontakt geschlossen oder getrennt wird, um den Stromkreis zu diesem Zweck ein- oder auszuschalten, wodurch der Stromkreis gesteuert wird. Der obige Vorgang ist das temperaturschalterspezifische Arbeitsprinzip, der Temperaturschalter kann die elektrischen und elektronischen Produkte im abnormalen Betrieb des Überhitzungsschutzes erfassen, wodurch der Strom abgeschaltet wird, um das Auftreten eines Brandes zu vermeiden.
