¿Qué es un interruptor de protección contra sobrecarga?

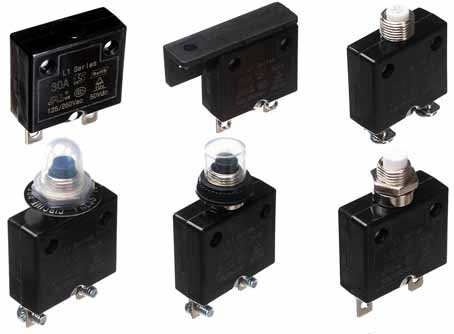

El interruptor de protección de sobrecarga es un protector de sobrecarga bimetálico para evitar que la línea de alimentación principal se sobrecaliente y se dañe debido a una sobrecarga. También se llama disyuntor de corriente. Las marcas son: furnas, siemens, KUOYUH.
La sobrecarga es un término relativamente amplio que puede referirse a la sobrecarga de equipos eléctricos (compresores, refrigeradores, motores de inducción). La protección para estos comportamientos que exceden la "carga" se conoce colectivamente como protección de sobrecarga.

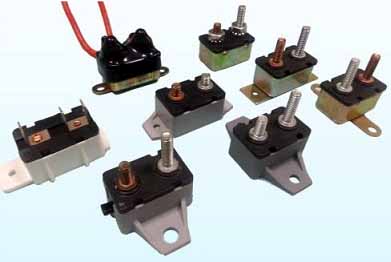

En el sistema de alimentación de comunicación, la función de desconectar automáticamente la fuente de alimentación debido a una carga excesiva se denomina interruptor de corte de sobrecarga con restablecimiento automático.

Introducción a la sobrecarga
La cantidad de corriente que se permite que pase continuamente en un circuito eléctrico sin sobrecalentar el cable se denomina capacidad de transporte de corriente segura o corriente segura. Si la corriente que fluye a través del cable excede la capacidad de carga segura, se denomina sobrecarga del cable. Generalmente, la temperatura de trabajo máxima permitida de un alambre es de 65 ° C. Cuando se sobrecarga, la temperatura excede esta temperatura, lo que hará que el aislamiento envejezca rápidamente e incluso queme el circuito.
En maquinaria, cuando el eje excede la carga que puede soportar, la protección contra sobrecargas puede prevenir daños al equipo causados ​​por sobrecargas.
En microelectrónica, cuando la corriente en algún lugar del circuito es demasiado grande, la protección contra sobrecargas puede cortar automáticamente la energía o cambiar automáticamente el modo de trabajo.


La principal causa de sobrecarga.
La razón principal de la sobrecarga es la selección incorrecta de la sección transversal del cable y la carga real ha excedido la corriente segura del cable;
También existe el fenómeno de los "pequeños carros tirados por caballos", es decir, demasiados equipos de alta potencia están conectados a la línea, lo que excede la capacidad de carga de la línea de distribución.

En motores eléctricos, refrigeradores, acondicionadores de aire y circuitos de iluminación importantes en edificios públicos, que pueden causar una sobrecarga a largo plazo de alambres o cables, se debe adoptar una protección contra sobrecargas. La protección de sobrecarga del circuito debe adoptar un interruptor de sobrecarga automático. Durante el funcionamiento, la corriente de ajuste de la acción de retardo a largo plazo del interruptor de sobrecarga automático no debe ser mayor que la corriente de carga permitida a largo plazo de la línea. Si se utiliza un fusible para protección contra sobrecargas, la corriente nominal del fusible fundido no debe ser mayor que la corriente de carga a largo plazo de la línea. Cuando se utiliza un interruptor automático de sobrecarga como dispositivo de protección, su disparador de corriente debe instalarse en la línea de fase; En el sistema trifásico de cuatro cables donde el punto neutro no está conectado a tierra, se permite instalar en dos fases; En el sistema de dos cables de dos fases sin conexión a tierra, se permite instalar en una fase.


Diseño de aplicación de protección contra sobrecargas
En el campo de la fuente de alimentación de comunicación, un interruptor de protección contra sobrecarga y un fusible de corriente generalmente están diseñados para lograr la función de protección contra sobrecarga. Coloque un interruptor de protección de sobrecarga o fusible en la línea de suministro de energía para lograr la función de protección de sobrecarga. Los dos dispositivos se implementan de diferentes formas:

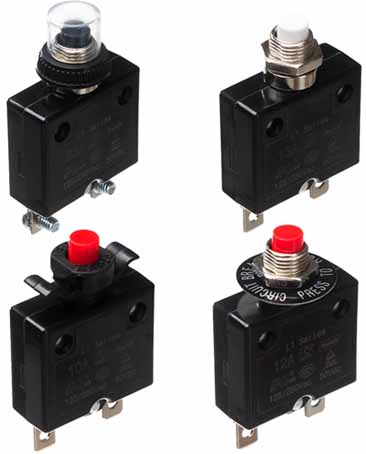

Interruptor de protección de sobrecarga: cuando la corriente que fluye a través del interruptor de protección de carga es mayor que su corriente nominal, el interruptor de protección de sobrecarga se disparará automáticamente. El interruptor de protección de sobrecarga se puede reutilizar y el interruptor de protección de sobrecarga se puede reutilizar después de que se active y cierre de nuevo.
Fusible: cuando la corriente que fluye a través del fusible es mayor que su corriente nominal, el fusible se abrirá. El fusible es un dispositivo desechable y no se puede volver a utilizar después de que se haya fundido.

Interruptor de protección de sobrecarga del motor
La velocidad del motor se cambia cambiando la conexión del devanado, es decir, la velocidad de rotación del motor se cambia cambiando el número de pares de polos del campo magnético giratorio del motor.
Motor de dos velocidades (ventilador), generalmente gira a baja velocidad, a veces el ventilador gira a alta velocidad. Esto se logra principalmente cambiando el modo de conexión del devanado de las bobinas del motor al cambiar los siguientes circuitos de control externos.
1. Dos devanados comunes con diferentes pares de polos están incrustados en la ranura del estator. Cambie la conexión del devanado del estator del motor cambiando el circuito de control externo para realizar el cambio del número de pares de polos magnéticos;
2. Dos devanados independientes con diferentes pares de polos están integrados en la ranura del estator;
3. Dos devanados independientes con diferentes pares de polos están incrustados en la ranura del estator, y cada devanado puede tener diferentes conexiones.
