fusible térmico de fabricación
El fusible térmico es un elemento de protección contra sobrecalentamiento que no se puede restablecer, y el fusible actual es un elemento de protección contra sobrecorriente de una sola vez. Conexión en serie en una variedad de entrada de energía eléctrica, cuando el uso de electrodomésticos en los cambios anormales de temperatura, o la temperatura fuera de control conduce a un aumento excesivo de la temperatura, el fusible térmico puede cortar rápidamente el circuito para evitar incendios.
De uso general en: secador de pelo, plancha, ollas arroceras, estufas eléctricas, transformadores, motores, bebederos, cafeteras, etc.
No solo nos relacionamos con la estructura y la tecnología del producto, sino que profundizamos en el núcleo del producto: desarrollo y aplicación de materiales de fusibles, como alambre de aleación fusible, alambre de aleación de plomo y antimonio, mezcla orgánica, etc. Para proporcionarle un servicio integral desde la prueba rápida hasta los servicios de producción de lotes pequeños. Póngase en contacto con nuestro equipo profesional, permítanos venir a usted para cumplir con todos los requisitos técnicos.
¿Qué es el fusible térmico?
El fusible térmico es un componente de protección contra sobrecalentamiento, también conocido como fusible de temperatura o corte térmico (GB GB1616.1-2013), ampliamente utilizado en la protección contra sobrecalentamiento eléctrico.
La porción de detección de temperatura se puede dividir en: Fusible de alambre de aleación y fusible de temperatura de tipo de partículas orgánicas, después de la fusión, una vez que se corta el fusible térmico actual de tipo sin recuperación.
Características de los fusibles térmicos
En Yaxun puede proporcionar una gama completa de fusibles térmicos, desde su primer mensaje de consulta hasta la entrega del producto final, puede obtener un servicio personalizado y profesional de nuestros ingenieros y personal de ventas.
(1) temperatura de funcionamiento de alta precisión, la acción de fusión es confiable, no soplada prematuramente o retrasada;
(2) buena estabilidad térmica, a largo plazo en un estado de alta temperatura no se saldrá de control;
El fusible térmico es un componente de protección contra sobrecalentamiento, también conocido como fusible de temperatura o corte térmico (GB GB1616.1-2013), ampliamente utilizado en la protección contra sobrecalentamiento eléctrico.
La porción de detección de temperatura se puede dividir en: Fusible de alambre de aleación y fusible de temperatura de tipo de partículas orgánicas, después de la fusión, una vez que se corta el fusible térmico actual de tipo sin recuperación.
Características de los fusibles térmicos
En Yaxun puede proporcionar una gama completa de fusibles térmicos, desde su primer mensaje de consulta hasta la entrega del producto final, puede obtener un servicio personalizado y profesional de nuestros ingenieros y personal de ventas.
(1) temperatura de funcionamiento de alta precisión, la acción de fusión es confiable, no soplada prematuramente o retrasada;
(2) buena estabilidad térmica, a largo plazo en un estado de alta temperatura no se saldrá de control;
(3) corriente de carga de hasta 20 A, se puede adaptar para usar una gran corriente de electrodomésticos;
(4) la carcasa no está cargada, el uso de caja fuerte, fácil de instalar;
(5) precios bajos, para adaptarse a la producción en masa.
(6) velocidad de respuesta de temperatura;
(7) tamaño pequeño, fácil de instalar.
(8) Precisión estructural, resistencia a la vibración, resistencia al impacto, aplicable a electrodomésticos, protección contra sobrecalentamiento de circuitos industriales;

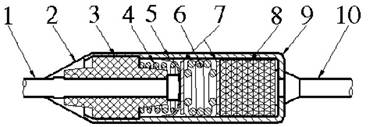

El fusible de temperatura de carcasa metálica de tipo orgánico es una combinación, la composición de la estructura es:
1. Pin (A), 2. Resina sellada, 3. Cerámica aislante, 4. Muelle fino, 5. Caña estrellada, 6. Muelle grueso, 7. oblea, 8. bloque sensor de temperatura, 9. La carcasa, 10 Pin ( SI).
2, el fusible térmico de alambre de aleación fácil de fundir tiene carcasa de cerámica y carcasa cuadrada, su elemento sensor de temperatura es un oro fusible.
Estructura del producto: es el eje del cable simétrico, el alambre de aleación fusible y la mezcla de resina y el tubo de porcelana aislado, carcasa de plástico.
Cuando el aumento de temperatura del elemento calefactor se establece en una temperatura, la mezcla de resina comienza a licuarse. Cuando se alcanza el punto de fusión, con la ayuda de la mezcla de resina (aumentando la tensión superficial de la aleación fundida), se ha fundido el alambre de aleación en la mezcla de resina bajo la acción de la tensión, rápidamente a ambos extremos del alambre como centro. encogerse en un esférico, y así cortar permanentemente el circuito.
Parámetros técnicos y terminología de fusibles térmicos.
(1) Temperatura de funcionamiento nominal (Tf):
El fusible de temperatura se prueba de acuerdo con el método estándar para cambiar la temperatura de su estado conductivo. De acuerdo con las disposiciones de seguridad basadas en los estándares IEC6091, el fusible de temperatura debe operarse dentro de la temperatura de funcionamiento nominal + 0 / -10 ° C (la Ley de Suministros Eléctricos de Japón proporciona un rango de tolerancia de ± 7 ° C).
(2) Temperatura de funcionamiento encontrada:
El fusible de temperatura se calienta en el tanque de aceite de silicona a una velocidad de 0.5-1 ° C por minuto, la corriente de detección es menor que la temperatura de fusión medida en una condición de 10 mA. Es la temperatura de funcionamiento real del fusible de temperatura.
(3) Temperatura de mantenimiento (Th):
Cuando el fusible de temperatura pasa la corriente nominal, puede mantenerse durante 168 horas sin cambiar la temperatura máxima de su estado conductivo.
(4) temperatura límite (Tm):
El fusible de temperatura puede soportar la temperatura máxima durante 10 minutos. El fenómeno de reconexión nunca ocurre.
(5) Corriente nominal (Ir):
La corriente máxima que puede llevar el fusible de temperatura.
(6) Tensión nominal (Ur):
Temperatura fusible voltaje de funcionamiento máximo.
El fusible de temperatura se calienta en el tanque de aceite de silicona a una velocidad de 0.5-1 ° C por minuto, la corriente de detección es menor que la temperatura de fusión medida en una condición de 10 mA. Es la temperatura de funcionamiento real del fusible de temperatura.
(3) Temperatura de mantenimiento (Th):
Cuando el fusible de temperatura pasa la corriente nominal, puede mantenerse durante 168 horas sin cambiar la temperatura máxima de su estado conductivo.
(4) temperatura límite (Tm):
El fusible de temperatura puede soportar la temperatura máxima durante 10 minutos. El fenómeno de reconexión nunca ocurre.
(5) Corriente nominal (Ir):
La corriente máxima que puede llevar el fusible de temperatura.
(6) Tensión nominal (Ur):
Temperatura fusible voltaje de funcionamiento máximo.
El fusible térmico es un elemento protector sensible. En el uso del proceso, es necesario prestar atención a algunos parámetros específicos, el uso del método de instalación correcto para usar el producto correctamente, puede reducir el riesgo de un funcionamiento incorrecto del fusible de temperatura causado por un diseño y métodos de instalación incorrectos.
Diseño y criterios de selección:
1, cada fusible de temperatura tiene sus características eléctricas nominales y parámetros de temperatura, el producto debe usarse dentro de los parámetros nominales especificados.
Estos parámetros incluyen Tf (temperatura de funcionamiento nominal), Th o Tc (temperatura de mantenimiento), Tm (temperatura límite) y corriente nominal, voltaje, consulte la "Tabla de especificaciones de fusibles de temperatura" para más detalles.
2, el diseño de la instalación debe prestar atención al fusible de temperatura del ambiente de trabajo continuo a largo plazo, la temperatura no debe exceder su temperatura de mantenimiento.
3, la temperatura de la temperatura del cuerpo del fusible debido al poder y causar su propia fiebre y más alta que la temperatura ambiente. Dependiendo del método de instalación y el estado, el aumento de la temperatura puede ser mayor. Se recomienda utilizar un termopar para probar la temperatura del elemento calefactor en el momento del diseño, y luego determinar la temperatura nominal del fusible de temperatura y la posición de montaje.
4,
el fusible de temperatura es un dispositivo de protección térmica no reiniciable, por razones de seguridad, al reemplazar el fusible de temperatura, use el mismo tipo de fusible de temperatura e instálelo en la misma posición.
La posición de montaje del fusible térmico
● Al diseñar la posición de instalación del producto, deje que el fusible de temperatura se acerque al cuerpo de calentamiento, el fusible de temperatura debe instalarse en la máquina propensa a fallas, calor anormal en la posición más sensible.
Para aumentar la sensibilidad del fusible de temperatura a la temperatura, es necesario hacer que la temperatura se fusione y calentar un área de contacto más grande.
Por ejemplo, la bobina del motor está equipada con un fusible térmico:
Cuando se usa en bobinados de motor, si es posible, el fusible de temperatura debe estar enterrado en el devanado de la bobina, acelerar la conducción de calor y mejorar la sensibilidad del fusible de temperatura.
Para aumentar la sensibilidad del fusible de temperatura a la temperatura, es necesario hacer que la temperatura se fusione y calentar un área de contacto más grande.
Por ejemplo, la bobina del motor está equipada con un fusible térmico:
Cuando se usa en bobinados de motor, si es posible, el fusible de temperatura debe estar enterrado en el devanado de la bobina, acelerar la conducción de calor y mejorar la sensibilidad del fusible de temperatura.
Consideraciones de instalación del fusible térmico
● En la instalación de productos, debe tenerse en cuenta con el cable, la contracción del material de la carcasa del contacto de la carcasa, la tensión de expansión, utilice un cable suave y flexible de baja resistencia para conectarse al fusible de temperatura.
● No instale el fusible de temperatura en una vibración violenta.
P.ej:
En el caso de exceso de calor residual "puede exceder la temperatura límite.
El secador de cabello en la entrada o salida de aire está bloqueado, lo que hace que la temperatura suba a Tf, luego el fusible de temperatura desconecta el circuito. sin embargo, un diseño incorrecto puede hacer que el dispositivo abra el circuito antes de tiempo y un exceso de calor residual puede dañar el fusible. El producto de la aplicación se probará para determinar la fluctuación de temperatura del calentador debido a las fluctuaciones de temperatura normales (como la operación del controlador de temperatura y el reinicio), la temperatura ambiente del fusible de temperatura no alcanza Tm en el ciclo del ciclador de temperatura.
● La resistencia de contacto debe controlarse para garantizar que la resistencia se minimice, la conexión incorrecta conducirá a la acción temprana del fusible, los contactos deben inspeccionarse para garantizar la resistencia mecánica adecuada en la conexión. Los puntos de conexión inapropiados conducirán a una mayor resistencia de contacto y luego producirán una temperatura alta en los contactos, causando daños a la resina de sellado y otros componentes, lo que puede causar que el dispositivo produzca un circuito abierto anormal u otra falla.
● Engarzado
El cable conductor y una variedad de formas de terminales de engarzado se engarzan directamente, las piezas de engarzado no se pueden aflojar, para compactar completamente, porque para evitar el engaste, causado por la resistencia de contacto, aumenta la generación de calor.
● soldadura
Si la temperatura se fusiona para usar soldadura o estaño por inmersión con la conexión de línea, la soldadura o estaño por inmersión es mejor desde el cuerpo de protección de temperatura de 10 mm o más. en el caso de 300 ℃ de soldadura o el tiempo de inmersión en estaño debe controlarse en 1 a 2 segundos es apropiado. use un fusible por debajo de 113 ° C tanto como sea posible sin usar soldadura o estaño. para evitar la ruptura prematura debido al calor.
● Doblar
Al fijar el fusible de temperatura con tornillos o remaches, el punto fijo debe estar a más de 10 mm del cuerpo protector. no tire del cable cuando los tornillos o remaches estén bloqueados, para evitar que la tensión sea demasiado grande, provocará tensión o fractura por fusión en caliente y afectará el uso normal de la protección de temperatura. Para más detalles, consulte el estándar de extracción de fusibles.
● Doblar
Al fijar el fusible de temperatura con tornillos o remaches, el punto fijo debe estar a más de 10 mm del cuerpo protector. no tire del cable cuando los tornillos o remaches estén bloqueados, para evitar que la tensión sea demasiado grande, provocará tensión o fractura por fusión en caliente y afectará el uso normal de la protección de temperatura. Para más detalles, consulte el estándar de extracción de fusibles.
Extremo del paquete de resina epoxi del cable conductor para doblar, realice 8 mm de distancia de las piezas de resina epoxi, para no dañar el aislante, el otro extremo del cable conductor, a una distancia de 5 mm de la carcasa. al doblar, doble el cable conductor (el epóxico no aplica fuerza) mientras lo dobla.
● no fusible de temperatura de la perilla (por ejemplo: rotación del pasador en relación con la carcasa).
● El pasador no puede dañarse durante la instalación, golpear el espacio, doblar en ángulo agudo, quemarse.
● La resina de sellado y la carcasa no pueden dañarse, quemarse ni sobrecalentarse.
● la compra debe ser probada para ver si el daño ocurrió en el proceso de transporte. se recomienda volver a hacer la prueba después de la instalación, es aconsejable realizar mediciones conductivas antes y después de la instalación (es decir, dentro de 2 mΩ de la resistencia del producto medida a 10 mm del cuerpo del producto) o inspección por rayos X.
● Evite el uso de agua, solución orgánica y otras condiciones de líquido o condensación, no utilice dióxido de azufre, hidróxido y otros gases corrosivos en el medio ambiente.
