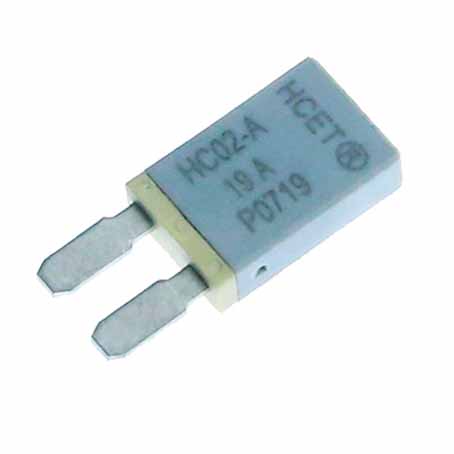

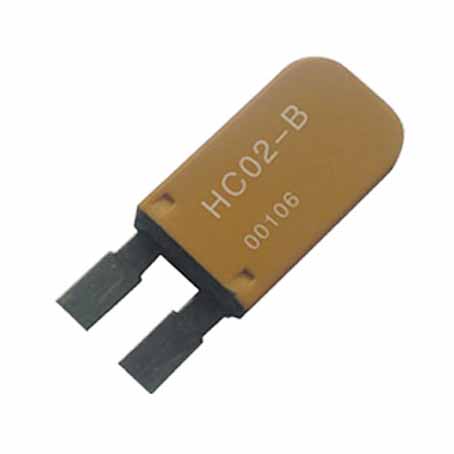

[Modelo]: 5AP / 2MP / 6AP / 3MP + PTC / 2AM /
[Rango de temperatura] : 50 ℃ -180 ℃
[Características]: tamaño pequeño, adecuado para los requisitos de instalación de protección de sobrecarga de micromotor; Proporcione la protección de seguridad más confiable cuando el motor está bloqueado; La combinación de lámina bimetálica y alambre calefactor tiene un disparo rápido.
Ámbito de aplicación
YAXUN Electronics Co., Ltd. es un fabricante de protectores de control de temperatura como protectores de motor de automóvil, protectores de sobrecorriente, protectores térmicos, protectores de motor de limpiaparabrisas y protectores de motor de ventana. Disponer de un completo y científico sistema de gestión de la calidad.
YAXUN introdujo vigorosamente la tecnología de producción automatizada de Austria, Estados Unidos y otros lugares, y estableció una línea de producción automatizada completa; ¡Comprometidos con el desarrollo y fabricación de protectores de alta fiabilidad en el campo de la automoción! Los productos se utilizan ampliamente en motores automotrices, tanques de agua automotrices, calentadores automotrices, pequeños electrodomésticos y otros interruptores que requieren una protección de seguridad confiable. Es una empresa de protección contra sobrecalentamiento y sobrecorriente con especificaciones completas en los campos de automóviles y electrodomésticos. Conviértase en un proveedor a largo plazo de muchas unidades de cooperación OEM en todo el mundo.
Por lo general, se utiliza 5AP / 2MP / 6AP como dispositivo de protección de sobrecarga del motor. Cuando esté en uso, conecte el elemento térmico (trifásico o bifásico) del protector de sobrecarga en serie al circuito principal del motor. Conecte el contacto principal del relé térmico al circuito de la bobina del contactor en serie.
Cuando el motor está sobrecargado, la corriente aumenta, la temperatura del elemento calefactor aumenta, la tira bimetálica se dobla gradualmente y luego excede el valor fijo, y finalmente se abre el contacto normalmente cerrado y la bobina se apaga. Para cortar la potencia del motor y evitar que el motor se queme debido a una operación de sobrecarga a largo plazo.
[Rango de temperatura] : 50 ℃ -180 ℃
[Características]: tamaño pequeño, adecuado para los requisitos de instalación de protección de sobrecarga de micromotor; Proporcione la protección de seguridad más confiable cuando el motor está bloqueado; La combinación de lámina bimetálica y alambre calefactor tiene un disparo rápido.
especificaciones electricas
25amps/15 volts DC | 15amps/30 volts DC |
Parámetros técnicos
Rango de temperatura de funcionamiento | 50 ℃ -180 ℃, se puede proporcionar cualquier temperatura dentro de su rango de acuerdo con los requisitos del cliente, y se puede proporcionar remachado del arnés de cableado del protector de sobrecarga del motor. |
Tolerancia a la temperatura | ±5℃,±8℃ |
Seleccione el rango de disparo de corriente de sobrecarga de control | 1~25A |
tiempo de disparo de la protección | 4~10s |
Ámbito de aplicación
Motor de ventana, motor de techo corredizo, motor de asiento | Motor de limpiaparabrisas, motor de puerta corredera, motor regulador |
Motores de juguete, herramientas eléctricas de CC | Protección contra sobrecorriente de la placa de circuito. |
YAXUN Electronics Co., Ltd. es un fabricante de protectores de control de temperatura como protectores de motor de automóvil, protectores de sobrecorriente, protectores térmicos, protectores de motor de limpiaparabrisas y protectores de motor de ventana. Disponer de un completo y científico sistema de gestión de la calidad.
YAXUN introdujo vigorosamente la tecnología de producción automatizada de Austria, Estados Unidos y otros lugares, y estableció una línea de producción automatizada completa; ¡Comprometidos con el desarrollo y fabricación de protectores de alta fiabilidad en el campo de la automoción! Los productos se utilizan ampliamente en motores automotrices, tanques de agua automotrices, calentadores automotrices, pequeños electrodomésticos y otros interruptores que requieren una protección de seguridad confiable. Es una empresa de protección contra sobrecalentamiento y sobrecorriente con especificaciones completas en los campos de automóviles y electrodomésticos. Conviértase en un proveedor a largo plazo de muchas unidades de cooperación OEM en todo el mundo.
La necesidad de protección contra sobrecargas del motor:
Cuando el motor está en funcionamiento, generalmente se permite que se sobrecargue durante un breve período de tiempo (la potencia de salida que excede el valor nominal se denomina sobrecarga). Sin embargo, si el tiempo de sobrecarga es demasiado largo y el aumento de temperatura del motor excede el valor permitido, causará el envejecimiento del aislamiento, acortará la vida útil e incluso quemará los devanados en casos severos. Por lo tanto, para evitar daños al motor debido a una operación de sobrecarga a largo plazo, el tiempo de sobrecarga debe ser limitado. Esta protección es protección contra sobrecargas.Por lo general, se utiliza 5AP / 2MP / 6AP como dispositivo de protección de sobrecarga del motor. Cuando esté en uso, conecte el elemento térmico (trifásico o bifásico) del protector de sobrecarga en serie al circuito principal del motor. Conecte el contacto principal del relé térmico al circuito de la bobina del contactor en serie.
Cuando el motor está sobrecargado, la corriente aumenta, la temperatura del elemento calefactor aumenta, la tira bimetálica se dobla gradualmente y luego excede el valor fijo, y finalmente se abre el contacto normalmente cerrado y la bobina se apaga. Para cortar la potencia del motor y evitar que el motor se queme debido a una operación de sobrecarga a largo plazo.
