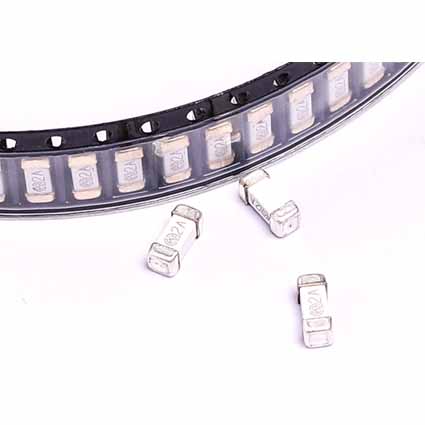

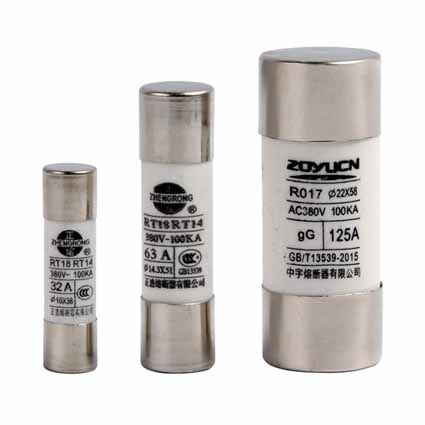

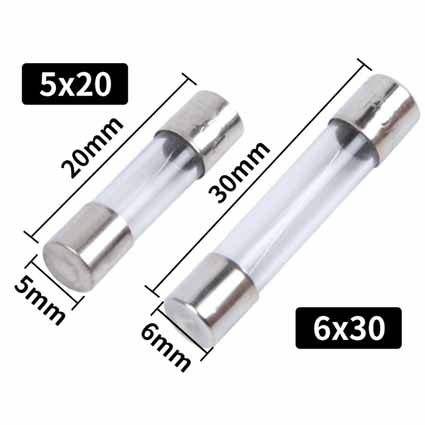

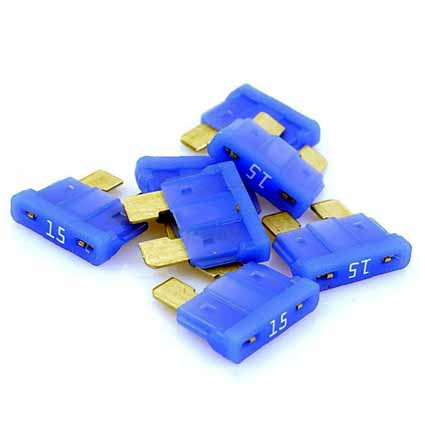

Estructura actual del fusible: fusible tubular (vidrio, tubo de cerámica, serie 253); fusibles de montaje en superficie (0402, 0603, 1206, 2410); fusibles eléctricos enchufables (cuadrados, redondos, de cuchilla).

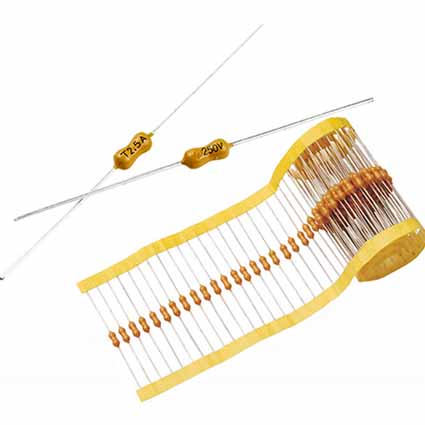

El fusible actual se compone principalmente de un cuerpo de tubería con cables de conexión de metal en ambos extremos y un cable de aleación de plomo-antimonio fusible en la tubería. La apariencia de la mayoría de los fusibles actuales es cilíndrica, es decir, la denominada estructura tubular. Hoy, con el rápido desarrollo de la alta tecnología, se han aplicado bien algunos materiales especiales. El fusible actual ha comenzado a desarrollarse en la dirección del embalaje ultrapequeño del producto. Han aparecido sucesivamente una serie de nuevos productos, como fusibles de chip, fusibles en miniatura PICO® II y fusibles de montaje en superficie.

La estructura del fusible eléctrico.

El fusible general se compone de tres partes:
1. La parte fundida, que es el núcleo del fusible, desempeña el papel de cortar la corriente cuando se quema. Los cables fusibles de aleación del mismo tipo y la misma especificación deberán tener el mismo material y dimensiones geométricas. El valor de resistencia debe ser lo más pequeño posible y debe ser consistente, y lo más importante es que las características de fusión deben ser consistentes. Los fusibles eléctricos suelen estar hechos de una aleación de plomo y antimonio.
2. Parte del electrodo: normalmente hay dos. Es una parte importante de la conexión entre la masa fundida y el circuito. Debe tener una buena conductividad eléctrica y no debe producir una resistencia de contacto de instalación obvia.
3. Pieza de soporte: La fusión del fusible es generalmente delgada y blanda. La función del soporte es fijar la masa fundida y convertir las tres partes en un todo rígido para una fácil instalación y uso. Debe tener buena resistencia mecánica, aislamiento, resistencia al calor y resistencia a las llamas, y no debe romperse, deformarse, quemarse o cortocircuitarse durante su uso.

Dispositivo de extinción de arco de fusible

Los fusibles utilizados en circuitos de potencia y equipos de alta potencia no solo tienen las tres partes de los fusibles generales, sino también los dispositivos de extinción de arco. Porque el circuito protegido por este tipo de fusible no solo tiene una gran corriente de funcionamiento, sino que también tiene un alto voltaje en ambos extremos cuando se funde la masa fundida. A menudo parece que la masa fundida se ha derretido (fundido) o incluso vaporizado, pero la corriente no se ha cortado. La razón es que bajo la acción del voltaje y la corriente en el momento de la fusión, se produce un fenómeno de arco entre los dos electrodos del fusible. Este dispositivo de extinción de arco debe tener un aislamiento fuerte y buena conductividad térmica, y ser negativo. La arena de cuarzo es un material extintor de arco de uso común.

Dispositivo de fusible de fusible eléctrico

Además, existen algunos fusibles que cuentan con un dispositivo indicador de fusible, cuya función es que cuando el fusible está activado (fusionado), su apariencia cambia en cierta medida, lo que es fácil de encontrar por parte del personal de mantenimiento. Por ejemplo: luminiscencia, cambio de color, indicador sólido emergente, etc.

Características de los fusibles eléctricos.

1. La corriente de funcionamiento normal es de 25 ° C, y la clasificación de corriente del fusible generalmente se reduce en un 25% para evitar fusibles dañinos. La mayoría de los fusibles tradicionales utilizan materiales que tienen una temperatura de fusión más baja. Por tanto, este tipo de fusible es más sensible a los cambios de temperatura ambiente. Por ejemplo, generalmente no se recomienda que un fusible con una corriente nominal de 10 A funcione a una corriente superior a 7,5 A a una temperatura ambiente de 25 ° C.
2. Voltaje nominal El voltaje nominal del fusible debe ser igual o mayor que el voltaje efectivo del circuito. Las series de clasificación de voltaje estándar general son 32V, 125V, 250V, 600V.
3. La resistencia del fusible de resistencia no es importante en todo el circuito. Debido a que el amperaje es inferior a 1 A, la resistencia del fusible es de solo unos pocos ohmios. Por lo tanto, el problema de la resistencia debe considerarse cuando solo se utilizan fusibles en circuitos de baja tensión. La mayoría de los fusibles están fabricados con materiales con coeficiente de temperatura positivo, por lo que existen resistencia al frío y resistencia térmica.
4. Para la capacidad de carga de corriente del fusible de temperatura ambiente, el experimento se lleva a cabo a una temperatura ambiente de 25 ° C. Este tipo de experimento se ve afectado por cambios en la temperatura ambiente. Cuanto mayor sea la temperatura ambiente, mayor será la temperatura de funcionamiento del fusible y menor será su vida útil. Por el contrario, operar a una temperatura más baja prolongará la vida útil del fusible.
5. La capacidad nominal del fusible también se denomina capacidad de corte. La capacidad nominal de ruptura es la corriente máxima permitida que el fusible realmente puede fundirse por debajo del voltaje nominal. Cuando se cortocircuita, el fusible pasará muchas veces corrientes de sobrecarga instantáneas que son mayores que la corriente de funcionamiento normal. El funcionamiento seguro requiere que el fusible permanezca intacto (sin que se rompa ni se rompa) y elimine los cortocircuitos.
