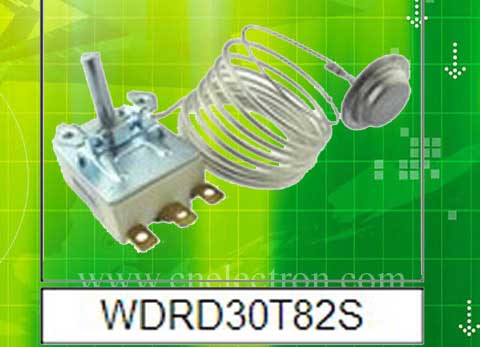

Ersatzgeraet für Kühlschrank Thermostat
Wenn der Thermostat des Kühlschranks beschädigt ist und es schwierig ist, einen neuen Thermostat zu konfigurieren. Der in diesem Dokument vorgestellte elektronische Temperaturregler kann für den Notfall verwendet werden.
Schlüsselwörter: Ersatz-Kühlschrank Thermostat Mittel
Arbeitsprinzip

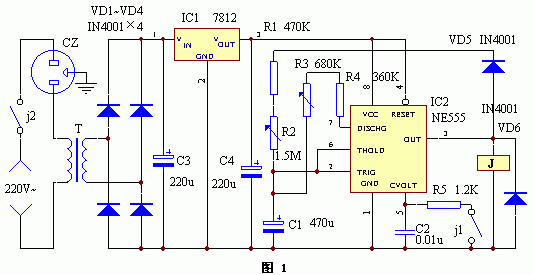

Es verwendet eine integrierte Zeitbasisschaltung NE555 als Schleifenzeitsteuerung. Wenn die Stromversorgung eingeschaltet wird, wird der IC1-Trigger gesetzt und sein 3-Pin ist hoch, da die Pins 2 und 6 von IC1 niedrig sind. Zu diesem Zeitpunkt ist das Relais J erregt, sein normalerweise geschlossener Kontakt j1 ist getrennt und R5 funktioniert nicht. Gleichzeitig wird der normalerweise offene Kontakt j2 geschlossen und der Kühlschrank mit Strom versorgt, um zu arbeiten und zu kühlen. Zu diesem Zeitpunkt wird, da sich der Pin 3 von IC1 im hohen Zustand befindet, die Diode VD6 eingeschaltet und der Strom wird im Laufe der Zeit über die Widerstände R1 und R2 an C1 geladen. Wenn die Spannung an C1 auf 2/3 der Versorgungsspannung ansteigt, wird IC1 automatisch zurückgesetzt, sein 3-poliger Pegel wird niedrig, das entsprechende Relais J verliert ebenfalls die Leistung und der Kühlschrank funktioniert nicht mehr. Nach dem Stoppen des Betriebs wird j1 für R5 eingeschaltet, da der Pin 3 von IC1 niedrig ist. Aufgrund des R5-Zugriffs beträgt die Schwellenspannung von IC1 nicht 1/3 der Versorgungsspannung, sondern 1/2 der IC15-Pin-Spannung. Zu diesem Zeitpunkt wird C1 durch die interne Entladungsröhre R3, R4 und IC1 entladen. Wenn die an C1 angelegte Spannung auf etwa 1 V abfällt, wird IC1 erneut gedreht und eingestellt, dh der 3-Pin von IC1 wird wieder hoch. Da der R5-Zugriff dazu führen kann, dass die kleineren R3- und R4-Widerstandswerte eine längere Verzögerung erhalten, können daher auch die ersten und nachfolgenden Ladezeitdifferenzen verringert werden. Da der R5-Zugriff dazu führen kann, dass die kleineren R3- und R4-Widerstandswerte eine längere Verzögerung erhalten, können daher auch die ersten und nachfolgenden Ladezeitdifferenzen verringert werden. Entsprechend dem Wert des schematischen Diagramms kann eine ordnungsgemäße Einstellung von R2 und R3 die Start- und Abschaltzeiten des Kühlschranks auf etwa 5 bis 15 Minuten ändern. Um die Abschaltzeit des Kühlschranks zu verlängern, kann auch der Widerstand von R5 entsprechend reduziert werden.
Komponentenauswahl und Produktion
Die Liste der Komponenten ist in der folgenden Tabelle aufgeführt.
Im Gebrauch ist es notwendig, die Widerstandswerte von R2 und R3 entsprechend den Änderungen der verschiedenen Jahreszeiten anzupassen, damit die minimale Temperatur und die maximale Temperatur des Kühlschranks die erforderlichen Anforderungen erfüllen können. Im Allgemeinen sollte die Differenz zwischen der höchsten und der niedrigsten Temperatur im Kühlschrank zwischen 6 und 10 ° C geregelt werden. Das stündliche Öffnungs- und Schließverhältnis überschreitet 8 nicht, und die Zeit für jede Ausfallzeit sollte auf mindestens 5 Minuten eingestellt werden.
Nach dem Debuggen der Schaltung kann sie in ein Kunststoffgehäuse eingebaut werden, und die Buchse CZ kann zusätzlich installiert werden.
Komponentenauswahl und Produktion
Die Liste der Komponenten ist in der folgenden Tabelle aufgeführt.
| Nummerierung | Name | Modell | Menge |
| R1 |
Widerstand
|
470K | 1 |
| R2 | Trimmer Widerstand | 1.5M | 1 |
| R3 | Trimmer Widerstand | 680K | 1 |
| R4 | Widerstand | 360K | 1 |
| R5 | Widerstand | 1.2K | 1 |
| C1 | Elektrolytkondensator | 470u/16V | 1 |
| C2 | Polyester-Kondensator | 0.04u | 1 |
| C3、C4 | Elektrolytkondensator | 220u/25V | 2 |
| VD1－VD6 | Gleichrichterdiode | IN4001 | 6 |
| IC1 | Regler-IC mit drei Anschlüssen | LM7812 | 1 |
| IC2 | Zeitbasisschaltungs-IC | NE555 | 1 |
| J | Relais | 15A 12V 如:JCZ-22F | 1 |
| T | Leistungstransformatoren | power≥5W | 1 |
Im Gebrauch ist es notwendig, die Widerstandswerte von R2 und R3 entsprechend den Änderungen der verschiedenen Jahreszeiten anzupassen, damit die minimale Temperatur und die maximale Temperatur des Kühlschranks die erforderlichen Anforderungen erfüllen können. Im Allgemeinen sollte die Differenz zwischen der höchsten und der niedrigsten Temperatur im Kühlschrank zwischen 6 und 10 ° C geregelt werden. Das stündliche Öffnungs- und Schließverhältnis überschreitet 8 nicht, und die Zeit für jede Ausfallzeit sollte auf mindestens 5 Minuten eingestellt werden.
Nach dem Debuggen der Schaltung kann sie in ein Kunststoffgehäuse eingebaut werden, und die Buchse CZ kann zusätzlich installiert werden.
