El principio de funcionamiento del termostato
Palabras clave: controlador de temperatura, termostato de salto repentino, termostato de expansión líquida, termostato de presión
En el proceso de uso del controlador de temperatura, muchos fabricantes a menudo encuentran el problema del error de temperatura de inercia, por lo que no pueden resolver este problema técnico. Dependen de la regulación manual de voltaje para controlar la temperatura. La innovación en tecnología electrónica de Yaxun utiliza la tecnología de control difuso PID para resolver mejor el problema del error de temperatura de inercia. El controlador de temperatura convencional es un controlador de interruptor que utiliza un cable de termopar para generar una corriente variable como señal de control en el caso de un cambio de temperatura, y para hacer un punto fijo para el componente eléctrico.
Controlador de temperatura controlado por computadora: Usando la tecnología de control difuso PID, utilizando tecnología digital avanzada a través de Pvar, Ivar, Dvar (proporcional, integral, diferencial) tres aspectos de la combinación de un control difuso para resolver el problema de error de temperatura de inercia.
Los elementos de calentamiento eléctrico del controlador de temperatura convencional generalmente están compuestos de varillas de calentamiento eléctrico y bobinas de calentamiento, los cuales están hechos de cables de calentamiento. Cuando el cable calefactor se calienta con corriente eléctrica, generalmente alcanza 1000 ° C o más, por lo que la temperatura interna de la varilla calefactora y el anillo calefactor es alta. En general, el control de temperatura de la maquinaria eléctrica, la temperatura de control es principalmente entre 0-400 ° C, por lo que el controlador de temperatura tradicional durante el período de control de temperatura. Cuando la temperatura del dispositivo calentado se eleva a la temperatura establecida, el controlador de temperatura enviará una señal para detener el calentamiento. Sin embargo, la temperatura interna de la varilla de calentamiento o el anillo de calentamiento será superior a 400 ° C, y la varilla de calentamiento y el anillo de calentamiento también calentarán el dispositivo calentado. Incluso si el controlador de temperatura envía una señal para detener el calentamiento, la temperatura del dispositivo calentado tiende a seguir aumentando algunos grados antes de que comience a caer. Cuando cae al límite inferior de la temperatura establecida, el controlador de temperatura comienza a enviar una señal de calentamiento para comenzar a calentar, pero el cable calefactor necesita transferir la temperatura al dispositivo calentado, que depende del cable calefactor y del dispositivo calentado. Dependiendo de la situación de los medios. Cuando comienza el recalentamiento, la temperatura continúa bajando unos pocos grados. Por lo tanto, la temperatura de control del interruptor de punto fijo tradicional tiene un error positivo y negativo de unos pocos grados. pero esto no es un problema del controlador de temperatura en sí, sino de los problemas estructurales de todo el sistema térmico, de modo que el control de temperatura del controlador de temperatura produce un error de temperatura de inercia.
Para resolver este problema del controlador de temperatura, es una buena elección adoptar la tecnología de control difuso PID. El control difuso PID es un nuevo esquema de control de temperatura desarrollado para la situación anterior. Usando tecnología digital avanzada para ajustar la combinación de Pvar, Ivar y Dvar para formar un control difuso para resolver el problema de error de temperatura de inercia. Sin embargo, en muchos casos, debido al gran error de temperatura de inercia del método tradicional de control de temperatura del controlador de temperatura, muchas personas abandonarán el control automático y usarán un regulador de voltaje en lugar del controlador de temperatura cuando se requiera un control de temperatura preciso. Por supuesto, esto se puede lograr perfectamente cuando la velocidad de la operación de estabilización de voltaje es constante, la temperatura del aire exterior es constante y el caudal de aire es constante. Sin embargo, está claro que los factores ambientales anteriores están cambiando constantemente. Al mismo tiempo, cuando se usa un regulador de voltaje en lugar de un controlador de temperatura, debe ajustarse en gran medida por mano de obra. A medida que cambia el entorno de trabajo, el grado de la temperatura requerida se ajusta manualmente, y luego la energía se calienta con un voltaje relativamente estable, que apenas funciona, pero de ninguna manera se trata de un control automático de la temperatura. Cuando hay muchas claves para el control de la temperatura, tendrá prisa. De esta manera, el regulador de voltaje no se puede usar, porque la mano de obra no puede ajustar la clave a la necesidad de control de temperatura al mismo tiempo, solo el uso de la tecnología de control difuso PID puede resolver este problema, haciendo que la operación sea práctica y suave. Por ejemplo, la máquina de estampado en caliente tiene un requisito de temperatura relativamente estable, y generalmente opera dentro de más o menos 2 °C. Cuando la máquina de estampado en caliente de alta velocidad calienta el mismo patrón de producto, a medida que aumenta la velocidad, la velocidad de calentamiento también aumenta en consecuencia. En este momento, el método tradicional de control de temperatura y el funcionamiento del regulador no son competentes y no se puede garantizar la calidad del producto. Debido a que es necesario ajustar la velocidad de funcionamiento de la máquina de estampado en caliente antes del bronceado, use la velocidad para absorber la debilidad del controlador de temperatura y el regulador de voltaje. Sin embargo, si se usa el controlador PID con control difuso PID, se puede resolver el problema anterior. Debido a que la P en el PID, es decir, el control variable de potencia Pvar, puede aumentar el porcentaje de potencia de salida a medida que aumenta la velocidad de trabajo de la máquina de estampado en caliente.
De acuerdo con el principio de fabricación del termostato, el termostato se divide en:

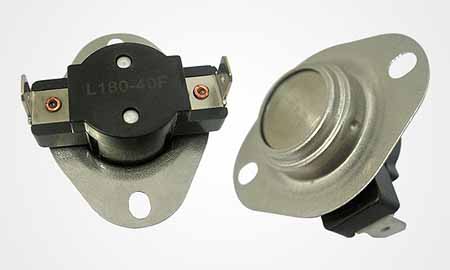

1. Termostato de salto repentino: varios tipos de termostatos de salto repentino se denominan colectivamente KSD, como KSD301, KSD302, etc. El termostato es un nuevo tipo de termostato bimetálico. Se utiliza principalmente como protección térmica para diversos productos de calefacción eléctrica. Generalmente se usa en serie con un fusible térmico. El termostato de presión se usa como protección primaria. El fusible térmico se utiliza como protección secundaria cuando el termostato de tipo repentino falla o no puede causar que el elemento de calentamiento eléctrico se sobrecaliente, evitando así la quema del elemento de calentamiento eléctrico y el accidente de incendio causado por él.

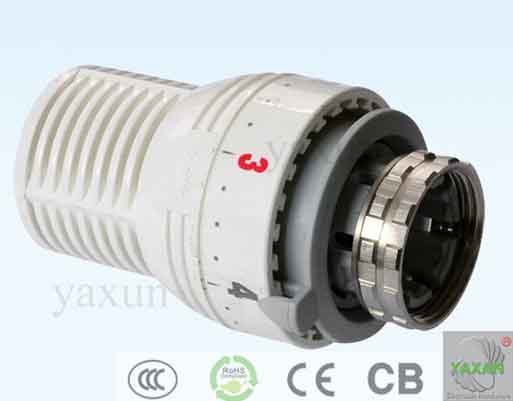

2, termostato de expansión líquida:
Es un fenómeno físico (cambio de volumen) en el que la sustancia (generalmente líquida) en la parte de detección de temperatura del controlador de temperatura genera una expansión y contracción térmica correspondiente cuando cambia la temperatura del objeto controlado. El fuelle conectado con la parte de detección de temperatura genera expansión o contracción, y se adopta el principio de palanca para impulsar el interruptor a abrir y cerrar, logrando así el propósito de temperatura constante. El termostato de expansión líquida tiene las características de un control de temperatura preciso, estable y confiable, una pequeña diferencia de temperatura entre el arranque y la parada, un amplio rango de ajuste de control de temperatura y una gran corriente de sobrecarga. El termostato de tipo de aumento de líquido se utiliza principalmente en ocasiones de control de temperatura como la industria de electrodomésticos, equipos de calefacción eléctrica y la industria de refrigeración.
3, termostato de presión:
El controlador de temperatura cambia la temperatura de la temperatura controlada en un cambio de presión o volumen espacial a través de la envoltura de temperatura y el capilar del medio sensor de temperatura interno sellado. Cuando se alcanza el valor establecido de temperatura, el elemento elástico y el mecanismo de acción rápida cierran automáticamente el contacto para lograr el propósito de controlar automáticamente la temperatura. El modelo de utilidad se compone de una parte de detección de temperatura, una parte del cuerpo principal de ajuste de temperatura, un micro interruptor que realiza la apertura y cierre, o un amortiguador automático. Los termostatos a presión son adecuados para aplicaciones como aparatos de refrigeración (como congeladores frigoríficos) y calentadores.
4, termostato electrónico:
El controlador electrónico de temperatura (tipo resistivo) se mide por el método de detección de temperatura de la resistencia. En general, el cable de oro blanco, el cable de cobre, el cable de tungsteno y el termistor se utilizan como resistencias de medición de temperatura, y estas resistencias tienen sus propias ventajas. La mayoría de los aires acondicionados domésticos usan termistor.
Tipo de presión de vapor:
La acción del fuelle actúa en la primavera. La fuerza del resorte del resorte es controlada por la perilla en el panel de control. El capilar se coloca en la entrada de aire del aire acondicionado para absorber la temperatura del aire de retorno interior. Cuando la temperatura ambiente sube a la temperatura establecida, el gas del agente sensor de temperatura en el tubo capilar y el fuelle se expande, haciendo que el fuelle se alargue y cierre el contacto del interruptor contra la fuerza del resorte. En este punto, el compresor está funcionando y el sistema se enfría hasta que la temperatura ambiente cae a la temperatura establecida. La contracción del fuelle actúa con el resorte, colocando el interruptor en la posición abierta, haciendo que el circuito del motor del compresor se apague. Esto se repite para lograr el propósito de controlar la temperatura de la habitación.
En el proceso de uso del controlador de temperatura, muchos fabricantes a menudo encuentran el problema del error de temperatura de inercia, por lo que no pueden resolver este problema técnico. Dependen de la regulación manual de voltaje para controlar la temperatura. La innovación en tecnología electrónica de Yaxun utiliza la tecnología de control difuso PID para resolver mejor el problema del error de temperatura de inercia. El controlador de temperatura convencional es un controlador de interruptor que utiliza un cable de termopar para generar una corriente variable como señal de control en el caso de un cambio de temperatura, y para hacer un punto fijo para el componente eléctrico.
Controlador de temperatura controlado por computadora: Usando la tecnología de control difuso PID, utilizando tecnología digital avanzada a través de Pvar, Ivar, Dvar (proporcional, integral, diferencial) tres aspectos de la combinación de un control difuso para resolver el problema de error de temperatura de inercia.
Los elementos de calentamiento eléctrico del controlador de temperatura convencional generalmente están compuestos de varillas de calentamiento eléctrico y bobinas de calentamiento, los cuales están hechos de cables de calentamiento. Cuando el cable calefactor se calienta con corriente eléctrica, generalmente alcanza 1000 ° C o más, por lo que la temperatura interna de la varilla calefactora y el anillo calefactor es alta. En general, el control de temperatura de la maquinaria eléctrica, la temperatura de control es principalmente entre 0-400 ° C, por lo que el controlador de temperatura tradicional durante el período de control de temperatura. Cuando la temperatura del dispositivo calentado se eleva a la temperatura establecida, el controlador de temperatura enviará una señal para detener el calentamiento. Sin embargo, la temperatura interna de la varilla de calentamiento o el anillo de calentamiento será superior a 400 ° C, y la varilla de calentamiento y el anillo de calentamiento también calentarán el dispositivo calentado. Incluso si el controlador de temperatura envía una señal para detener el calentamiento, la temperatura del dispositivo calentado tiende a seguir aumentando algunos grados antes de que comience a caer. Cuando cae al límite inferior de la temperatura establecida, el controlador de temperatura comienza a enviar una señal de calentamiento para comenzar a calentar, pero el cable calefactor necesita transferir la temperatura al dispositivo calentado, que depende del cable calefactor y del dispositivo calentado. Dependiendo de la situación de los medios. Cuando comienza el recalentamiento, la temperatura continúa bajando unos pocos grados. Por lo tanto, la temperatura de control del interruptor de punto fijo tradicional tiene un error positivo y negativo de unos pocos grados. pero esto no es un problema del controlador de temperatura en sí, sino de los problemas estructurales de todo el sistema térmico, de modo que el control de temperatura del controlador de temperatura produce un error de temperatura de inercia.
Para resolver este problema del controlador de temperatura, es una buena elección adoptar la tecnología de control difuso PID. El control difuso PID es un nuevo esquema de control de temperatura desarrollado para la situación anterior. Usando tecnología digital avanzada para ajustar la combinación de Pvar, Ivar y Dvar para formar un control difuso para resolver el problema de error de temperatura de inercia. Sin embargo, en muchos casos, debido al gran error de temperatura de inercia del método tradicional de control de temperatura del controlador de temperatura, muchas personas abandonarán el control automático y usarán un regulador de voltaje en lugar del controlador de temperatura cuando se requiera un control de temperatura preciso. Por supuesto, esto se puede lograr perfectamente cuando la velocidad de la operación de estabilización de voltaje es constante, la temperatura del aire exterior es constante y el caudal de aire es constante. Sin embargo, está claro que los factores ambientales anteriores están cambiando constantemente. Al mismo tiempo, cuando se usa un regulador de voltaje en lugar de un controlador de temperatura, debe ajustarse en gran medida por mano de obra. A medida que cambia el entorno de trabajo, el grado de la temperatura requerida se ajusta manualmente, y luego la energía se calienta con un voltaje relativamente estable, que apenas funciona, pero de ninguna manera se trata de un control automático de la temperatura. Cuando hay muchas claves para el control de la temperatura, tendrá prisa. De esta manera, el regulador de voltaje no se puede usar, porque la mano de obra no puede ajustar la clave a la necesidad de control de temperatura al mismo tiempo, solo el uso de la tecnología de control difuso PID puede resolver este problema, haciendo que la operación sea práctica y suave. Por ejemplo, la máquina de estampado en caliente tiene un requisito de temperatura relativamente estable, y generalmente opera dentro de más o menos 2 °C. Cuando la máquina de estampado en caliente de alta velocidad calienta el mismo patrón de producto, a medida que aumenta la velocidad, la velocidad de calentamiento también aumenta en consecuencia. En este momento, el método tradicional de control de temperatura y el funcionamiento del regulador no son competentes y no se puede garantizar la calidad del producto. Debido a que es necesario ajustar la velocidad de funcionamiento de la máquina de estampado en caliente antes del bronceado, use la velocidad para absorber la debilidad del controlador de temperatura y el regulador de voltaje. Sin embargo, si se usa el controlador PID con control difuso PID, se puede resolver el problema anterior. Debido a que la P en el PID, es decir, el control variable de potencia Pvar, puede aumentar el porcentaje de potencia de salida a medida que aumenta la velocidad de trabajo de la máquina de estampado en caliente.
Tipo mecánico y tipo electrónico:
El tipo mecánico adopta una tira bimetálica. Cuando la temperatura cambia, la curvatura cambiará. Cuando la curvatura alcanza un cierto nivel, el circuito se conecta (o desconecta) para que funcione el equipo de refrigeración (o calefacción).
Dispositivos sensores de temperatura pasados de tipo electrónico, como termopares y resistencias de platino. La señal de temperatura se convierte en una señal eléctrica, y el dispositivo de calentamiento (o enfriamiento) es operado (o detenido) por un circuito como un microordenador de un solo chip o un PLC.
También hay un tipo de termómetro de mercurio, cuando se alcanza la temperatura, habrá contactos y mercurio conectados.
El termostato generalmente consta de dos partes: detección de temperatura y control de temperatura. La mayoría de los termostatos también tienen funciones de alarma y protección.
El principio de funcionamiento del termostato es muestrear y controlar automáticamente la temperatura medida a través del sensor de temperatura. Cuando la temperatura de adquisición es mayor que el valor establecido de control, se inicia el circuito de control y se puede establecer la histéresis de control. Si la temperatura sigue subiendo, cuando la temperatura sube al punto de temperatura de alarma de límite superior establecido, se activa la función de alarma de límite superior. Cuando la temperatura controlada no se puede controlar de manera efectiva, para evitar la destrucción del dispositivo, la función del disparo se puede utilizar para evitar que el dispositivo continúe funcionando. Se utiliza principalmente en varios cuadros de alta y baja tensión, transformadores de tipo seco, subestaciones de caja y refrigeradores domésticos, aires acondicionados y otros campos de temperatura relacionados utilizados en el sector eléctrico.
El tipo mecánico adopta una tira bimetálica. Cuando la temperatura cambia, la curvatura cambiará. Cuando la curvatura alcanza un cierto nivel, el circuito se conecta (o desconecta) para que funcione el equipo de refrigeración (o calefacción).
Dispositivos sensores de temperatura pasados de tipo electrónico, como termopares y resistencias de platino. La señal de temperatura se convierte en una señal eléctrica, y el dispositivo de calentamiento (o enfriamiento) es operado (o detenido) por un circuito como un microordenador de un solo chip o un PLC.
También hay un tipo de termómetro de mercurio, cuando se alcanza la temperatura, habrá contactos y mercurio conectados.
El termostato generalmente consta de dos partes: detección de temperatura y control de temperatura. La mayoría de los termostatos también tienen funciones de alarma y protección.
El principio de funcionamiento del termostato es muestrear y controlar automáticamente la temperatura medida a través del sensor de temperatura. Cuando la temperatura de adquisición es mayor que el valor establecido de control, se inicia el circuito de control y se puede establecer la histéresis de control. Si la temperatura sigue subiendo, cuando la temperatura sube al punto de temperatura de alarma de límite superior establecido, se activa la función de alarma de límite superior. Cuando la temperatura controlada no se puede controlar de manera efectiva, para evitar la destrucción del dispositivo, la función del disparo se puede utilizar para evitar que el dispositivo continúe funcionando. Se utiliza principalmente en varios cuadros de alta y baja tensión, transformadores de tipo seco, subestaciones de caja y refrigeradores domésticos, aires acondicionados y otros campos de temperatura relacionados utilizados en el sector eléctrico.
1. Termostato de salto repentino: varios tipos de termostatos de salto repentino se denominan colectivamente KSD, como KSD301, KSD302, etc. El termostato es un nuevo tipo de termostato bimetálico. Se utiliza principalmente como protección térmica para diversos productos de calefacción eléctrica. Generalmente se usa en serie con un fusible térmico. El termostato de presión se usa como protección primaria. El fusible térmico se utiliza como protección secundaria cuando el termostato de tipo repentino falla o no puede causar que el elemento de calentamiento eléctrico se sobrecaliente, evitando así la quema del elemento de calentamiento eléctrico y el accidente de incendio causado por él.
2, termostato de expansión líquida:
Es un fenómeno físico (cambio de volumen) en el que la sustancia (generalmente líquida) en la parte de detección de temperatura del controlador de temperatura genera una expansión y contracción térmica correspondiente cuando cambia la temperatura del objeto controlado. El fuelle conectado con la parte de detección de temperatura genera expansión o contracción, y se adopta el principio de palanca para impulsar el interruptor a abrir y cerrar, logrando así el propósito de temperatura constante. El termostato de expansión líquida tiene las características de un control de temperatura preciso, estable y confiable, una pequeña diferencia de temperatura entre el arranque y la parada, un amplio rango de ajuste de control de temperatura y una gran corriente de sobrecarga. El termostato de tipo de aumento de líquido se utiliza principalmente en ocasiones de control de temperatura como la industria de electrodomésticos, equipos de calefacción eléctrica y la industria de refrigeración.
3, termostato de presión:
El controlador de temperatura cambia la temperatura de la temperatura controlada en un cambio de presión o volumen espacial a través de la envoltura de temperatura y el capilar del medio sensor de temperatura interno sellado. Cuando se alcanza el valor establecido de temperatura, el elemento elástico y el mecanismo de acción rápida cierran automáticamente el contacto para lograr el propósito de controlar automáticamente la temperatura. El modelo de utilidad se compone de una parte de detección de temperatura, una parte del cuerpo principal de ajuste de temperatura, un micro interruptor que realiza la apertura y cierre, o un amortiguador automático. Los termostatos a presión son adecuados para aplicaciones como aparatos de refrigeración (como congeladores frigoríficos) y calentadores.
4, termostato electrónico:
El controlador electrónico de temperatura (tipo resistivo) se mide por el método de detección de temperatura de la resistencia. En general, el cable de oro blanco, el cable de cobre, el cable de tungsteno y el termistor se utilizan como resistencias de medición de temperatura, y estas resistencias tienen sus propias ventajas. La mayoría de los aires acondicionados domésticos usan termistor.
Tipo de presión de vapor:
La acción del fuelle actúa en la primavera. La fuerza del resorte del resorte es controlada por la perilla en el panel de control. El capilar se coloca en la entrada de aire del aire acondicionado para absorber la temperatura del aire de retorno interior. Cuando la temperatura ambiente sube a la temperatura establecida, el gas del agente sensor de temperatura en el tubo capilar y el fuelle se expande, haciendo que el fuelle se alargue y cierre el contacto del interruptor contra la fuerza del resorte. En este punto, el compresor está funcionando y el sistema se enfría hasta que la temperatura ambiente cae a la temperatura establecida. La contracción del fuelle actúa con el resorte, colocando el interruptor en la posición abierta, haciendo que el circuito del motor del compresor se apague. Esto se repite para lograr el propósito de controlar la temperatura de la habitación.
