Eine einfache PWM Temperaturregelung Fan Circuit Design
Gegenwärtig gibt es üblicherweise verwendete Wärmeableitungsverfahren wie Luftkühlung, Wärmerohr- und Wasserkühlung. Der Wärmeableitungseffekt basiert auf Wasserkühlung, Wärmerohr- und Luftkühlung. Aufgrund des komplizierten Kühlprozesses für Wärmerohre und Wasser sowie der hohen Kosten wird die Luftkühlung im Allgemeinen in kleinen und mittleren Geräten eingesetzt. Die Luftkühlung erfolgt hauptsächlich durch die Verwendung von Ventilatoren, Kühlkörpern usw., um Wärme an die Umgebung zu übertragen (und letztendlich durch die Luft, um Wärme abzuleiten), um den Zweck der Wärmeableitung zu erreichen. Der Vorteil der Luftkühlung besteht darin, dass die Struktur einfach, der Preis niedrig (im Vergleich zu anderen Wärmeableitungsmethoden), sicher und zuverlässig ist und die Technologie ausgereift ist. Die Nachteile sind Geräuschentwicklung, Lüfterlebensdauer und Zeitbeschränkungen. Heutzutage werden luftgekühlte Produkte auf dem Markt verwendet. Im Allgemeinen läuft der Lüfter im Grunde genommen, wenn er eingeschaltet ist, und er läuft während des gesamten Startvorgangs mit hoher Geschwindigkeit. Tatsächlich weisen die meisten Geräte die Eigenschaften von intermittierenden Arbeiten oder Lastwechseln auf. Wenn die Last nicht angeschlossen ist oder die Last einfach ist, muss der Lüfter möglicherweise nicht oder mit voller Drehzahl arbeiten. Der Kühlkörper kann nur vom Kühlkörper oder dem mit niedriger Drehzahl laufenden Lüfter erreicht werden. Obwohl einige Geräte dies berücksichtigt haben, wurde der Temperaturschaltkreis hinzugefügt. Wenn eine bestimmte Temperatur erreicht ist, läuft der Lüfter mit voller Drehzahl, und wenn er unter einer bestimmten Temperatur liegt, stoppt der Lüfter. Obwohl es das Problem, dass der Lüfter im Leerlauf läuft und das Geräusch reduziert, teilweise löst, ist es zu einfach und kann das Problem der Temperatur und der Lüfterdrehzahl nicht effektiv lösen.
Die aus dem Potentiometer W1 und dem Thermistor RT1 in Fig. 1 zusammengesetzte Schaltung realisiert die Temperatur-Spannungs-Umwandlung, und die Spannung am Testpunkt T2 wird durch das Widerstandsteilungsprinzip erhalten. Aus der Parametertabelle des 10KNTC-Thermistors kann der entsprechende Spannungswert bei jedem Temperaturwert berechnet und die Beziehung zwischen Spannung und Temperatur erhalten werden.
Die PWM-Pulsbreitenmodulationswelle wird durch das Einchip-Komparator 1 PWM Temperaturregelung Lüfterschaltschema U2 (LM311) erzeugt wird. Das Dreieckswellensignal tritt in den positiven Eingangspin des Komparators ein, und das temperaturumgewandelte Modulationsspannungssignal tritt in den negativen Eingangspin des Komparators ein, so dass die PWM-Rechteckwelle am 7. Pin von U2 erhalten wird, wie in Fig. 4 gezeigt. Entsprechend dem Spannungswert des oberen Winkels und des unteren Winkels der Dreieckswelle kann die Spannungsteilungsschaltung des Temperaturwiderstands so ausgelegt werden, dass die Beziehung zwischen der Temperatur und dem PWM-Tastverhältnis (entsprechend der Lüfterdrehzahl) vervollständigt wird. In der Figur wird das Potentiometer W1 verwendet, um das Widerstandsteilungsverhältnis einzustellen, um die Beziehung zwischen Temperatur und Geschwindigkeit zu ändern.
In diesem Artikel werden mehrere einfache Komponenten verwendet, um die Drehzahl des Lüfters zu steuern, wodurch eine unnötige Drehung des Lüfters bei niedriger Temperatur vermieden und unnötige Laufgeräusche effektiv reduziert werden. Die Schaltung ist kostengünstig und einfach aufgebaut und wurde erfolgreich angewendet.

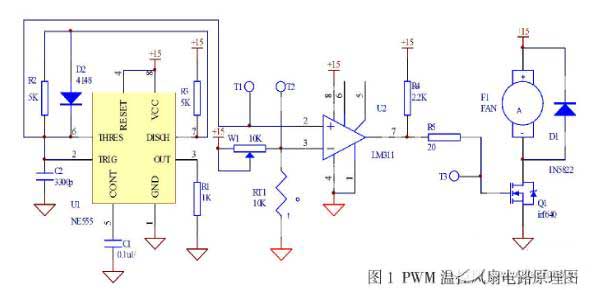

Um das Problem der Wärmeableitung effektiv zu lösen und den unnötigen Betrieb des Lüfters zu minimieren, wird in diesem Dokument eine Temperaturregelschaltung entworfen, die auf dem Prinzip der PWM-Drehzahlregelung basiert. Die Schaltung verwendet eine integrierte Zeitbasisschaltung NE555, um eine dreieckige modulierte Welle zu erzeugen, und der Thermistor mit negativem NTC-Temperaturkoeffizienten erzeugt ein moduliertes Spannungssignal, das mit der Temperatur variiert. Die Dreieckswelle und die Modulationsspannung erzeugen durch den Komparator eine pulsbreitenmodulierte PWM-pulsbreitenmodulierte Welle. Die MOS-Leistungsröhre wird dann angesteuert, um die Drehzahl des Lüfters zu steuern und eine kontinuierliche Einstellung der Lüfterdrehzahl zu erreichen. Das Prinzip ist in Abbildung 1 dargestellt.
In der Figur besteht eine Dreieckwellenerzeugungsschaltung aus U1 (NE555), D2, R2, R3 und C2. Die Frequenz der Dreieckswelle wird durch die Werte von R2, R3 und C2 bestimmt. Gemäß den Parametern in der Figur beträgt die Schwingungsfrequenz etwa 20 kHz. Die am Testpunkt T1 gemessene Wellenform ist in Abbildung 2 dargestellt.
Die aus dem Potentiometer W1 und dem Thermistor RT1 in Fig. 1 zusammengesetzte Schaltung realisiert die Temperatur-Spannungs-Umwandlung, und die Spannung am Testpunkt T2 wird durch das Widerstandsteilungsprinzip erhalten. Aus der Parametertabelle des 10KNTC-Thermistors kann der entsprechende Spannungswert bei jedem Temperaturwert berechnet und die Beziehung zwischen Spannung und Temperatur erhalten werden.
Die PWM-Pulsbreitenmodulationswelle wird durch das Einchip-Komparator 1 PWM Temperaturregelung Lüfterschaltschema U2 (LM311) erzeugt wird. Das Dreieckswellensignal tritt in den positiven Eingangspin des Komparators ein, und das temperaturumgewandelte Modulationsspannungssignal tritt in den negativen Eingangspin des Komparators ein, so dass die PWM-Rechteckwelle am 7. Pin von U2 erhalten wird, wie in Fig. 4 gezeigt. Entsprechend dem Spannungswert des oberen Winkels und des unteren Winkels der Dreieckswelle kann die Spannungsteilungsschaltung des Temperaturwiderstands so ausgelegt werden, dass die Beziehung zwischen der Temperatur und dem PWM-Tastverhältnis (entsprechend der Lüfterdrehzahl) vervollständigt wird. In der Figur wird das Potentiometer W1 verwendet, um das Widerstandsteilungsverhältnis einzustellen, um die Beziehung zwischen Temperatur und Geschwindigkeit zu ändern.
In diesem Artikel werden mehrere einfache Komponenten verwendet, um die Drehzahl des Lüfters zu steuern, wodurch eine unnötige Drehung des Lüfters bei niedriger Temperatur vermieden und unnötige Laufgeräusche effektiv reduziert werden. Die Schaltung ist kostengünstig und einfach aufgebaut und wurde erfolgreich angewendet.
