Dispositivo sustituto del termostato del refrigerador
Cuando el termostato del refrigerador está dañado, si es difícil configurar un nuevo termostato. El controlador electrónico de temperatura presentado en este documento se puede utilizar para uso de emergencia.
Palabras clave: Reemplazo del refrigerador termostato significa
principio de funcionamiento

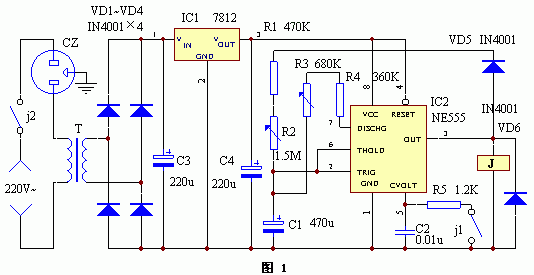

Utiliza un circuito integrado de base de tiempo NE555 como controlador de temporización de bucle. Cuando se enciende la alimentación, dado que los pines 2 y 6 de IC1 están bajos, el disparador IC1 se establece y sus 3 pines están altos. En este momento, el relé J está energizado, su contacto normalmente cerrado j1 está desconectado y R5 no funciona. Al mismo tiempo, el contacto normalmente abierto j2 está cerrado y el refrigerador se enciende para comenzar a funcionar y enfriarse. En este momento, dado que el pin 3 de IC1 está en estado alto, el diodo VD6 se enciende y la corriente se carga al C1 a través de las resistencias R1 y R2, a medida que pasa el tiempo. Cuando el voltaje en C1 aumenta a 2/3 del voltaje de la fuente de alimentación, IC1 se restablece automáticamente, sus 3 pines se vuelven de nivel bajo, el relé J correspondiente también pierde energía y el refrigerador deja de funcionar. Después de detener la operación, dado que el pin 3 de IC1 es bajo, j1 se enciende para R5. Debido al acceso R5, el voltaje umbral de IC1 no es 1/3 del voltaje de la fuente de alimentación, sino 1/2 del voltaje del pin IC15. En este momento, C1 se descarga a través del tubo de descarga interno R3, R4 e IC1. Cuando el voltaje colocado en C1 cae a aproximadamente 1V, IC1 se vuelve a girar y se establece, es decir, los 3 pines de IC1 vuelven a estar altos. Por lo tanto, dado que el acceso R5 puede hacer que los valores de resistencia R3 y R4 más pequeños obtengan un retraso más largo, las diferencias de tiempo de carga primera y subsiguiente también pueden reducirse. Por lo tanto, dado que el acceso R5 puede hacer que los valores de resistencia R3 y R4 más pequeños obtengan un retraso más largo, las diferencias de tiempo de carga primera y subsiguiente también pueden reducirse. Según el valor del diagrama esquemático, el ajuste adecuado de R2 y R3 puede cambiar los tiempos de arranque y apagado del refrigerador a aproximadamente 5-15 minutos. Para extender el tiempo de apagado del refrigerador, la resistencia de R5 también se puede reducir de manera apropiada.
Selección y producción de componentes.
La lista de componentes se muestra en la tabla a continuación.
En uso, es necesario ajustar los valores de resistencia de R2 y R3 de acuerdo con los cambios de las diferentes estaciones para que la temperatura mínima y la temperatura máxima del refrigerador puedan cumplir con los requisitos requeridos. En general, la diferencia entre la temperatura más alta y la temperatura más baja en el refrigerador debe controlarse entre 6-10 ° C. La relación de apertura y cierre por hora no excede de 8, y el tiempo para cada tiempo de inactividad debe ajustarse a no menos de 5 minutos.
Después de depurar el circuito, se puede instalar en una caja de plástico, y el zócalo CZ se puede instalar adicionalmente.
Selección y producción de componentes.
La lista de componentes se muestra en la tabla a continuación.
| Numeración | Nombre | Modelo | Cantidad |
| R1 |
resistencia
|
470K | 1 |
| R2 | Resistencia de corte | 1.5M | 1 |
| R3 | Resistencia de corte | 680K | 1 |
| R4 | resistencia | 360K | 1 |
| R5 | resistencia | 1.2K | 1 |
| C1 | Capacitor electrolítico | 470u/16V | 1 |
| C2 | Condensador de poliéster | 0.04u | 1 |
| C3、C4 | Capacitor electrolítico | 220u/25V | 2 |
| VD1－VD6 | diodo rectificador | IN4001 | 6 |
| IC1 | Regulador de tres terminales IC | LM7812 | 1 |
| IC2 | Circuito base de tiempo IC | NE555 | 1 |
| J | Relé | 15A 12V 如:JCZ-22F | 1 |
| T | Transformadores de poder | power≥5W | 1 |
En uso, es necesario ajustar los valores de resistencia de R2 y R3 de acuerdo con los cambios de las diferentes estaciones para que la temperatura mínima y la temperatura máxima del refrigerador puedan cumplir con los requisitos requeridos. En general, la diferencia entre la temperatura más alta y la temperatura más baja en el refrigerador debe controlarse entre 6-10 ° C. La relación de apertura y cierre por hora no excede de 8, y el tiempo para cada tiempo de inactividad debe ajustarse a no menos de 5 minutos.
Después de depurar el circuito, se puede instalar en una caja de plástico, y el zócalo CZ se puede instalar adicionalmente.
