Diseno de circuito controlador intermitente para controlador de temperatura electrónico lm358
El controlador intermitente presentado en este ejemplo puede controlar automáticamente los dispositivos de energía eléctrica tales como calentadores eléctricos, humidificadores y motores de CA monofásicos para que funcionen de manera intermitente.
Principio de funcionamiento del circuito
El circuito controlador intermitente consiste en un circuito de suministro de energía, un temporizador y un circuito de ejecución de control como se muestra.

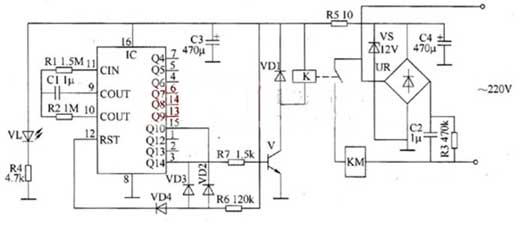

figura 1 Circuito controlador de temperatura intermitente
El circuito de suministro de energía se compone de condensadores C2 a C4, resistencias R3 a R5, pila de puente rectificador UR, diodo Zener VS y LED indicador de potencia VL.
El circuito temporizador está compuesto por un circuito integrado de contador / divisor IC, un condensador C1, diodos VD2 a VD4 y resistencias R1, R2 y R6. Los circuitos en R1, R2, C1 e IC forman el circuito oscilador del reloj, y el período de oscilación (T) está determinado por los valores de R2 y C1.
El circuito de ejecución de control está compuesto por un transistor V, una resistencia R7, un diodo VD1, un relé K y un contactor de CA KM
Después de que el voltaje de CA 220V se reduce por C2, UR rectificado, VS regulado, corriente de R5 limitada y C3 filtrado, se suministra voltaje de 12V CC al relé K e IC, y VL se enciende al mismo tiempo. Después de encender el IC, la señal oscilante generada por el oscilador del reloj se cuenta y se divide en frecuencia. Cuando finaliza el tiempo de retardo de encendido (tiempo de espera). El extremo Q14 (3 pines) del IC emite un nivel alto, que activa V, K y KM, y activa la potencia de trabajo de la carga (fuente de alimentación controlada). Al mismo tiempo, el CI comienza a contar el tiempo de trabajo (tiempo de trabajo). Cuando termina el tiempo de trabajo, el extremo Q14 del IC se vuelve bajo, de modo que se corta V, se liberan K y KM, y se apaga la carga. Al mismo tiempo, el contador interno del IC se reinicia y entra en el siguiente ciclo de temporización. Repetidamente, la carga se energiza intermitentemente durante un tiempo establecido. Ajuste los parámetros de R2 y C1 o cambie la conexión de control de la salida Q4 ~ Q14 del IC para establecer el tiempo de retraso y el tiempo de trabajo programado. Según el valor del parámetro en el circuito, el tiempo de retardo es de 3 h, y el tiempo de operación de temporización es de 20 min.
Selección de componentes
R1 ~ R4, R6 y R7 usan resistencias de película metálica de 1 / 4W: R5 selecciona resistencias de película metálica de 1 / 2W.
C1 usa condensadores monolíticos;
C2 selecciona un condensador CBB con un voltaje de resistencia de 450V;
C3 selecciona condensador electrolítico de aluminio con un voltaje de resistencia de 16V;
C4 utiliza un condensador electrolítico de aluminio con un voltaje de resistencia de 25V.
VD1 selecciona el diodo rectificador de silicio tipo 1N4001 para su uso;
VD2 ~ VD4 seleccione 1N4148 tipo diodo conmutador de silicio.
VS selecciona el diodo de voltaje estable de silicio de tipo 1N4742 (1W, 12V).
VL selecciona LED de φ5mm.
UR selecciona 1A, pila de puente rectificador de 100V.
V selecciona 58050 o C8050, transistor NPN de silicio tipo 3DG8050.
IC selecciona el circuito integrado de conteo binario / divisor binario tipo CD4060 o CC4060.
K usa un relé 4098 tipo 12V DC.
KM selecciona el contactor de CA con un voltaje de bobina de 220 V, y su capacidad de corriente de contacto debe seleccionarse de acuerdo con la potencia real de la carga.
