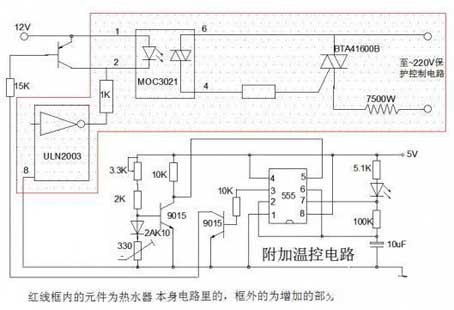

Diagrama del circuito de temperatura constante automática del termostato del calentador de agua caliente
Palabras clave: Diagrama del circuito del calentador de agua ULN2003AN circuito de control de temperatura
El calentador de agua caliente en el hogar se ha utilizado durante muchos años, pero cada vez que el baño está molestando, el control de la temperatura del agua del calentador de agua se divide en 9 archivos. De 1 a 9. Cuanto mayor sea el número, mayor será la temperatura, normalmente debería ser un buen uso. Sin embargo, el flujo de agua también puede dominar la temperatura del agua y, a menudo, hacer que la temperatura se descontrole. P.ej. la presión reducida hace que el agua se vuelva pequeña, el agua no elimina el calor instantáneamente, la temperatura dentro del calentador (protección) cambiará del control. Tendrás calor muy caliente por un tiempo, luego de que la tortura sufriera otra agua fría, muy difícil de aceptar.
Para cambiar esta situación, agregué un circuito de control de temperatura simple para controlar el tiempo de calentamiento del circuito original, es decir, el ciclo de trabajo. El efecto es satisfactorio, especialmente el interruptor de temperatura (protección) dentro del calentador de agua nunca se ha vuelto a operar y es muy cómodo.
El sensor de temperatura en el circuito es un termistor anticuado. Debido a que el valor de resistencia es un poco pequeño, se le agrega un diodo de germanio.
Los componentes principales utilizados en el circuito del calentador de agua son: ULN2003AN, 7805/7812, BTA41600B, JQX-15F, HMS87C1202A, MOC3021
