Diagrama de cableado de control de temperatura y diseno esquemático del termostato
El principio del controlador de temperatura: denominado controlador de temperatura principal o termostato. Sienta la temperatura dentro del refrigerador a través del extremo del capilar y gírela a la presión correspondiente. Cuando es inferior al punto de temperatura de parada preestablecido de la perilla, el resorte de contacto se da vuelta y el interruptor se apaga. Cuando la temperatura es más alta que la temperatura preestablecida de la perilla, el resorte de contacto se da vuelta y el interruptor se enciende.

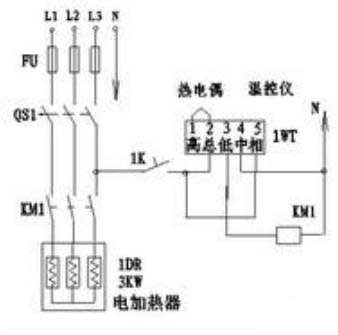

El diagrama de cableado y el principio del termostato se muestran en la figura. Los termopares detectan la temperatura. Cuando la temperatura es inferior al valor establecido, el terminal "total" "bajo" está cerrado. El contactor se energiza para encender el calentador.
Por el contrario, cuando la temperatura se eleva al valor de ajuste, los terminales "total" y "bajo" se separan. El contactor se energiza para desconectar la energía del calentador.
El método de control más simple del termostato es instalar el sensor de temperatura en el rango objetivo de control, y el sensor proporciona la señal de temperatura al termostato, y el valor objetivo se puede establecer en el termostato. Tomando el control de calefacción como ejemplo, cuando el valor objetivo es menor que el valor objetivo, el controlador de temperatura sale, controla el calentador en la parte trasera para calentar el objetivo y deja de salir cuando se alcanza el valor objetivo.
Hoy en día, muchos termostatos son más versátiles y hay muchas funciones más detalladas, como el control PID.
Método de cableado para controlador de temperatura común
Conectado al controlador de temperatura, nada más que cuatro productos: fuente de alimentación, sensor de temperatura, controlador de temperatura y controlador. Hay un diagrama de cableado en cada instrumento de control de temperatura. Habrá un cuadro que indica qué recoger. A continuación, presentaré brevemente cómo cablear de acuerdo con la siguiente figura.

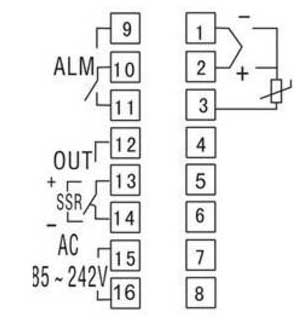

Primero, si está utilizando un sensor de termopar, entonces conecta 1 y 2 terminales, 1 negativo y 2 positivo. Si está conectado a una resistencia térmica, entonces el extremo normalmente rojo está conectado al terminal No. 3 y los otros dos están conectados a 1 y 2.15 y 13 están conectados por un cable. 12 está conectado al contactor, y el otro extremo del contactor está conectado a 16 para formar un circuito. 15 y 16 están conectados a la corriente alterna. 9 y 10 están conectados a la alarma, ¡el cableado debe conectarse a la fuente de alimentación en serie!

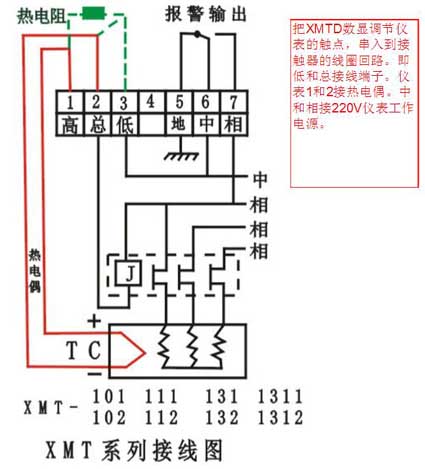

Segundo, 123 está generalmente conectado a la línea del sensor. 4 en blanco. 567 es un conjunto de contactos, y 6 es un punto común. El alto total es un conjunto de contactos, siempre un punto común. Alto y siempre NC. Bajo y siempre NO. La tierra es la tierra del instrumento, la línea neutral es la fase y la fase es la línea de fase. (Fuente de alimentación de CA 220V) El cable de tierra interno real está flotando, no hay cableado. El A2 del contactor está conectado a la línea neutra, A1 está conectado al NO del termostato y la comunicación del termostato está conectada a la línea activa. La línea cero de la línea de fuego entra en la fase y en la mitad del controlador de temperatura. Hay 2 discos de ajuste en frente del medidor y un botón de marcación en el medio. El disco de ajuste es uno alto y uno bajo, las dos alturas de disco corresponden a la parte trasera 567, y las bajas corresponden a la parte trasera alta total baja. Cuando la temperatura real cambia de acuerdo con la temperatura establecida, el contacto cambia en consecuencia.
