Dünnschicht-Thermistor CFL 10K 1% 3435
- PRODUCT DETAIL
Isolierfolien-NTC-Thermistor für Mobiltelefonbatterien, einzigartige Produktionstechnologie, besser geeignet für verschiedene Temperaturmessungen und -steuerungen auf so kleinem Raum.

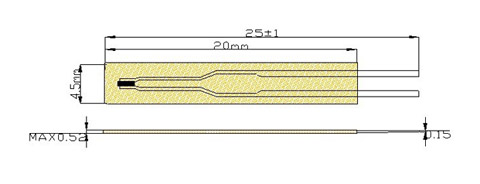

Hauptspezifikationen: · Produktgröße (Gesamtlänge, vier Modelle): 18 mm, 25 mm, 50 mm, 75 mm ·
Eigenschaften:
1). Isolierfolienpaket, schnelle thermische Induktionsgeschwindigkeit, hohe Empfindlichkeit
2) Gute Stabilität und hohe Zuverlässigkeit
3) .Gute Isolierung
4) .Hohe Widerstandsgenauigkeit
5). Verwenden Sie Sicherheit
6) .Kleine Größe, geringes Gewicht, robuste Struktur, einfach für die automatische Installation
Die MF5B-Serie führt in die gleiche Richtung wie der Folienverpackungstyp
Hinweis: Die Gesamtlängengröße kann Folgendes betragen: 18 mm, 25 mm, 50 mm, 75 mm (basierend auf Kundenanforderungen)
II: Produktmerkmale:
1: Die MF5B-Serie führt in die gleiche Richtung wie der Filmverpackungstyp
2: Isolierfolienverpackung, Geschwindigkeitsempfindliche Aufzeichnung mit hoher Temperatur
3: gute Stabilität, hohe Zuverlässigkeit
4: Gute Isolierung
5: Hochpräzise Beständigkeit
6: klein, leicht, robust, einfach zu automatisierende Installation
MF 5B 103 F 3950
① ② ③ ④ ⑤
① MF ¬-- Thermistorcode mit negativem Temperaturkoeffizienten (NTC).
② 5B - Filmthermistorpaket.
③103 - Thermistor-Nennwiderstand, der den Nennwiderstand des Widerstands angibt: 10 × 103 (Ω).
④ F - Widerstandswert (Genauigkeit) ist: F = ± 1%, G = ± 2%, H = ± 3%, J = ± 5%
⑤
3950 - Wärmewiderstandsindex (Materialfaktor) B ist: 395 × 10 (K)
MF5B-Serie Achtung:
1: Biegen Sie den Widerstand nicht willkürlich, um ein Abplatzen von Spänen und Draht zu vermeiden und einen nachteiligen Widerstand zu verursachen
2: Überschreiten Sie nicht die Schweißtemperatur 300 ° C. Die Schweißzeit beträgt am besten nicht mehr als 0,5 Sekunden
3: Wenn der Schrumpfschlauch mit einer Heißluftpistole verwendet wird, sollte die Temperatur der Luftpistole auf ca. 120 ° C geregelt werden
4: Verwenden Sie einen beheizten Lötkolben, einen flachen Eisenkopf in einer Hand und den Widerstand in einer Hand sowie den Berührungsschweißdraht, um die Produktivität zu steigern und die Schweißzeit zu verkürzen
5: Besonderer Hinweis: Berühren Sie nicht die am Chip montierte Hand (dh den Widerstand nach oben).
Fünf: Modellspezifikation der MF5B-Serie
Hauptspezifikationen: · Produktgröße (Gesamtlänge, vier Modelle): 18 mm, 25 mm, 50 mm, 75 mm ·
Eigenschaften:
1). Isolierfolienpaket, schnelle thermische Induktionsgeschwindigkeit, hohe Empfindlichkeit
2) Gute Stabilität und hohe Zuverlässigkeit
3) .Gute Isolierung
4) .Hohe Widerstandsgenauigkeit
5). Verwenden Sie Sicherheit
6) .Kleine Größe, geringes Gewicht, robuste Struktur, einfach für die automatische Installation
Die MF5B-Serie führt in die gleiche Richtung wie der Folienverpackungstyp
Hinweis: Die Gesamtlängengröße kann Folgendes betragen: 18 mm, 25 mm, 50 mm, 75 mm (basierend auf Kundenanforderungen)
II: Produktmerkmale:
1: Die MF5B-Serie führt in die gleiche Richtung wie der Filmverpackungstyp
2: Isolierfolienverpackung, Geschwindigkeitsempfindliche Aufzeichnung mit hoher Temperatur
3: gute Stabilität, hohe Zuverlässigkeit
4: Gute Isolierung
5: Hochpräzise Beständigkeit
6: klein, leicht, robust, einfach zu automatisierende Installation
MF 5B 103 F 3950
① ② ③ ④ ⑤
① MF ¬-- Thermistorcode mit negativem Temperaturkoeffizienten (NTC).
② 5B - Filmthermistorpaket.
③103 - Thermistor-Nennwiderstand, der den Nennwiderstand des Widerstands angibt: 10 × 103 (Ω).
④ F - Widerstandswert (Genauigkeit) ist: F = ± 1%, G = ± 2%, H = ± 3%, J = ± 5%
⑤
3950 - Wärmewiderstandsindex (Materialfaktor) B ist: 395 × 10 (K)
MF5B-Serie Achtung:
1: Biegen Sie den Widerstand nicht willkürlich, um ein Abplatzen von Spänen und Draht zu vermeiden und einen nachteiligen Widerstand zu verursachen
2: Überschreiten Sie nicht die Schweißtemperatur 300 ° C. Die Schweißzeit beträgt am besten nicht mehr als 0,5 Sekunden
3: Wenn der Schrumpfschlauch mit einer Heißluftpistole verwendet wird, sollte die Temperatur der Luftpistole auf ca. 120 ° C geregelt werden
4: Verwenden Sie einen beheizten Lötkolben, einen flachen Eisenkopf in einer Hand und den Widerstand in einer Hand sowie den Berührungsschweißdraht, um die Produktivität zu steigern und die Schweißzeit zu verkürzen
5: Besonderer Hinweis: Berühren Sie nicht die am Chip montierte Hand (dh den Widerstand nach oben).
Fünf: Modellspezifikation der MF5B-Serie
| Modell | Nennwiderstand （R25） | B Wert | Arbeitstemperatur | Verlustfaktor （mW / ℃） | Thermische Zeitkonstante （S） | |
|
Widerstand （KΩ） |
Toleranz （± %） |
Nennwert （K） |
||||
| MF5B-503-3470 | 5 |
±1% ±2% ±3% ±5% |
3470 |
-40℃ ~ +125℃ |
≥0.7 Still air |
≤5 Still air |
| MF5B-103-3380 | 10 | 3380 | ||||
| MF5B-103-3435 | 10 | 3435 | ||||
| MF5B-103-3950 | 10 | 3950 | ||||
| MF5B-203-3950 | 20 | 3950 | ||||
| MF5B-503-3950 | 50 | 3950 | ||||
| MF5B-104-3950 | 100 | 3950 | ||||
| MF5B-204-3950 | 200 | 3950 | ||||
