Cuál es la función principal del fusible térmico?
Los fusibles térmicos, también conocidos como fusibles de temperatura, son un tipo de elemento de seguridad de sobrecalentamiento no recuperable. Ampliamente utilizado en varios tipos de cocinas eléctricas, motores eléctricos, lavadoras, ventiladores eléctricos, transformadores de potencia y otros productos electrónicos.
Los fusibles térmicos se pueden dividir en fusibles de aleación de bajo punto de fusión. Se puede dividir en fusibles térmicos de aleación de bajo punto de fusión, fusibles térmicos de tipo compuesto orgánico y fusibles térmicos de plástico y metal.

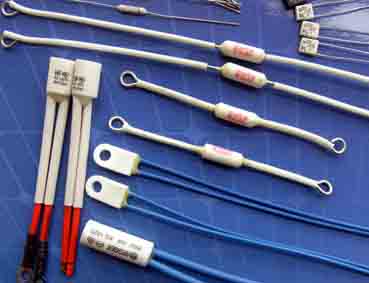

1. El cuerpo sensor de temperatura del fusible térmico de aleación de bajo punto de fusión se procesa a partir de un material de aleación que tiene un punto de fusión fijo. Cuando la temperatura alcanza el punto de fusión de la aleación, el cuerpo sensor de temperatura se sopla automáticamente y el circuito de protección lo desconectará.
Según la estructura, los fusibles térmicos de tipo de aleación de bajo punto de fusión en caliente se pueden dividir en tres tipos: tipo de gravedad, tipo de tensión superficial y tipo de reacción de resorte.
2. El fusible térmico de tipo compuesto orgánico está compuesto por un cuerpo sensor de temperatura, un electrodo móvil, un resorte, etc. como se muestra en la figura 17-8.
El cuerpo sensor de temperatura se procesa a partir de un compuesto orgánico de alta pureza y bajo rango de temperatura de fusión. Normalmente, el electrodo móvil está en contacto con el punto final fijo. El circuito está encendido por el fusible; cuando la temperatura alcanza el punto de fusión, el cuerpo sensor de temperatura se sopla automáticamente, y el electrodo móvil se desconecta del punto final fijo por la acción del resorte, y el circuito se desconecta para protección.

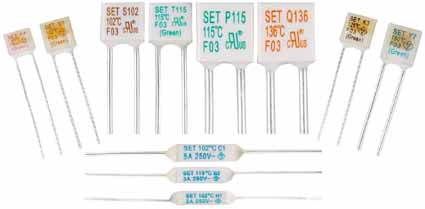

3. El fusible térmico tipo plástico-metal adopta una estructura de tipo tensión superficial, y el cuerpo sensible a la temperatura tiene un valor de resistencia de casi cero. Cuando la temperatura de funcionamiento alcanza la temperatura establecida, el valor de resistencia del cuerpo sensor de temperatura aumenta repentinamente, evitando que pase la corriente.
