Clasificación y selección del termostato de calefacción de piso
La calefacción por suelo se puede dividir en "calefacción eléctrica" y "calefacción por agua" en forma de fuente de calefacción.
Los principales componentes de la primera: cable de calefacción (o película de calefacción eléctrica y otra carga de calefacción eléctrica colocada en el suelo) + termostato, la composición del sistema es más simple;
Los componentes principales de este último: Equipo de fuente de agua caliente + colector de agua (y accesorios de terminal) + tubería de calentamiento del suelo + válvula eléctrica y actuador (o válvula eléctrica) + controlador de temperatura. La selección de materiales, la tecnología de construcción y la operación y mantenimiento son más exquisitos que los primeros.
La característica común de los dos debe estar equipada con un termostato, y el termostato de calefacción de piso visible es crucial en el sistema de calefacción de piso.
Tipo de termostato de calefacción por suelo radiante
Hay muchos de estos termostatos en Europa y Estados Unidos, y solo unos pocos fabricantes en China promueven dichos productos. El termostato mecánico de calefacción de piso generalmente tiene una corriente de contacto de no más de 8 A, que es adecuada para abrir y cerrar la válvula de control en el sistema de calentamiento de agua.
Ventajas: bajo costo, instalación y uso simples, y confiabilidad a largo plazo;
Desventajas: el interruptor de control de temperatura tiene una gran desviación (generalmente mayor que ± 3 ° C), la pantalla no es lo suficientemente intuitiva y la función es relativamente simple;
Ventajas: bajo costo, operación simple, precisión de control de alta temperatura (± 1 ° C), etc.
Es superior al termostato mecánico en términos de función. Por ejemplo, el sensor de temperatura se puede instalar en varias posiciones, incluidas las incorporadas (dentro del panel del producto) y las externas (sonda de tierra externa) o el control de temperatura incorporado y el límite de temperatura externo; Los productos de marcas individuales también tienen capacidades de programación de ahorro de energía. Simplemente agregue un programador controlado por tiempo de aproximadamente 100 yuanes, conecte los puntos de control de ahorro de energía de docenas de termostatos en la misma área al programador controlado por tiempo y realice un control razonable de ahorro de energía.
Cuando no está en casa, puede reducir automáticamente la temperatura establecida en 5 ° C. El termostato electrónico continúa con todas las ventajas del termostato mecánico, mejorando en gran medida la insuficiencia del termostato mecánico en términos de funciones, y el grado de control inteligente cumple básicamente todas las aplicaciones. Por lo tanto, es ampliamente utilizado en China, especialmente para niños y poblaciones mayores.
Debido a la operación simple y la confiabilidad a largo plazo, también hay muchas familias jóvenes "simples" racionales que son particularmente populares.

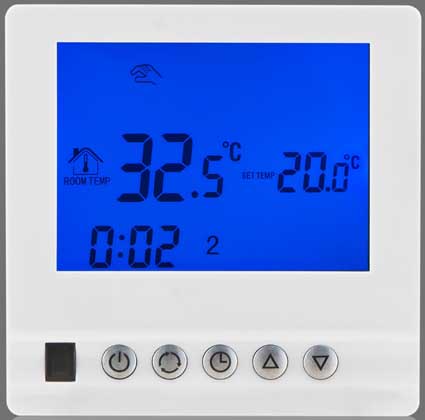

03 Pantalla LCD termostato de calefacción por suelo radiante
El controlador de temperatura de la pantalla de cristal líquido se aplica en el sistema de calefacción de piso, que refleja completamente el concepto de consumo inteligente, automático y personalizado del sistema de calefacción de piso.
La popularidad en China es mucho mayor que la de Europa y Estados Unidos. Por lo tanto, hay muchas formas y variedades en China, y la calidad también es desigual.
Parte del estado del termostato de calefacción por suelo radiante de pantalla de cristal líquido:
1) La interfaz LCD es demasiado grande o los símbolos de la pantalla no son proporcionales ni estándar.
2) Los terminales o circuitos (componentes) que controlan la salida no pueden soportar grandes corrientes.
3) El cable del sensor externo (sonda de tierra) es un cable delgado y flexible y no se puede insertar en el tubo incrustado. También es un peligro oculto en el mantenimiento futuro.
4) La lógica de control no coincide con los requisitos del sistema de calefacción de piso, lo que resulta en funciones que no son dedicadas o prácticas.
5) Solo un circuito de control de temperatura no puede alcanzar el "límite externo de control interno". Es decir, es imposible medir y controlar la temperatura del aire de la habitación, y al mismo tiempo limitar la temperatura del suelo.
6) La forma general es delgada y la estructura no es razonable. La tasa de falla del ajuste inicial de la instalación es mayor y la estabilidad a largo plazo es peor.
04 semanas de programación del termostato de control del suelo radiante
El período de programación semanal controla el termostato de calefacción de piso, que es uno de los termostatos de calefacción de piso del tipo de pantalla de cristal líquido (llamado con gusto: termostato inteligente de cristal líquido).
Con un ciclo de una semana, se pueden establecer seis períodos de tiempo y las temperaturas establecidas correspondientes cada día, y se pueden cambiar al modo de operación de control manual o temporal.
Parámetros de configuración de tiempo predeterminados comunes de fábrica:
No solo garantiza la comodidad, sino que también refleja el ahorro de energía, la protección del medio ambiente y la salud. Y tiene muchas necesidades personalizadas, como:
la elección del modo de trabajo (descanso simple o doble, sin descanso), precalentamiento temprano, monitoreo de energía, bloqueo de teclas y otras funciones.
El uso correcto del período de tiempo para controlar el termostato, el ahorro de energía será superior al 30% (en comparación con el termostato de control sin tiempo). Por ejemplo, en la ciudad de carga de los picos y valles de los precios de la electricidad, la aplicación del ahorro de energía en los sistemas de calefacción eléctrica es más significativa.
05 control inalámbrico termostato de calefacción por suelo radiante
Transmisión inalámbrica de radiofrecuencia de 433MHz, los productos extranjeros tienen productos maduros pero pocas aplicaciones. En el pasado, los termostatos de control inalámbrico estaban limitados por factores como la distancia de instalación, la estabilidad de recepción deficiente, el alto costo y la corta duración de la batería. Además, nuestro país es básicamente una propiedad de nueva construcción, y el cableado es muy conveniente cuando se instala por primera vez. Muy poco usado en nuestro país. Ahora, con el aumento de los proyectos de renovación, la tecnología de transmisión inalámbrica continúa madurando y la demanda del mercado es muy grande.
09 termostato y sistema de control remoto centralizado
La instalación y el uso del termostato de calefacción por suelo radiante deben prestar atención al problema
1. Montaje en la pared, la altura es de aproximadamente 1.2-1.4 metros, generalmente en la misma línea horizontal que el interruptor de iluminación eléctrica del hogar.
2. Instalado en la pared donde el aire circundante fluye libremente y no se ve afectado por otras fuentes de calor (como la luz solar), el flujo de aire de puertas y ventanas o la temperatura de la pared externa.
3, cassette eléctrico preincrustado, seleccione el cassette tipo 86 estándar, se recomienda que la profundidad del cassette alcance los 50 mm
Los principales componentes de la primera: cable de calefacción (o película de calefacción eléctrica y otra carga de calefacción eléctrica colocada en el suelo) + termostato, la composición del sistema es más simple;
Los componentes principales de este último: Equipo de fuente de agua caliente + colector de agua (y accesorios de terminal) + tubería de calentamiento del suelo + válvula eléctrica y actuador (o válvula eléctrica) + controlador de temperatura. La selección de materiales, la tecnología de construcción y la operación y mantenimiento son más exquisitos que los primeros.
La característica común de los dos debe estar equipada con un termostato, y el termostato de calefacción de piso visible es crucial en el sistema de calefacción de piso.
Tipo de termostato de calefacción por suelo radiante

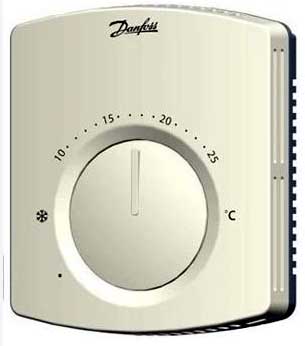

01 Termostato mecánico de suelo radiante
Un interruptor de temperatura controlada que utiliza una cápsula de gas sensible o un bimetal sensible al calor como elemento sensor de temperatura para formar un contacto mecánico.Hay muchos de estos termostatos en Europa y Estados Unidos, y solo unos pocos fabricantes en China promueven dichos productos. El termostato mecánico de calefacción de piso generalmente tiene una corriente de contacto de no más de 8 A, que es adecuada para abrir y cerrar la válvula de control en el sistema de calentamiento de agua.
Ventajas: bajo costo, instalación y uso simples, y confiabilidad a largo plazo;
Desventajas: el interruptor de control de temperatura tiene una gran desviación (generalmente mayor que ± 3 ° C), la pantalla no es lo suficientemente intuitiva y la función es relativamente simple;

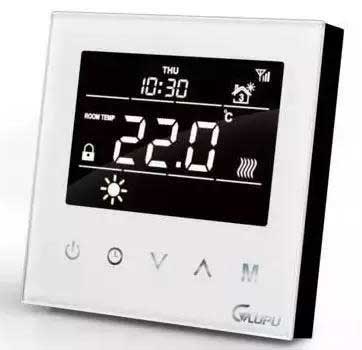

02 Termostato electrónico de suelo radiante
El elemento sensor de temperatura es un termistor de coeficiente de temperatura negativo (NTC), y el contacto del relé controla la salida. Según el tamaño de la corriente de contacto, las especificaciones convencionales son 3A, 5A, 8A, 16A, 20A, que pueden cumplir con los requisitos de control del sistema de calefacción eléctrica para el sistema de calentamiento de agua y de gran carga (por debajo de 400W).
Ventajas: bajo costo, operación simple, precisión de control de alta temperatura (± 1 ° C), etc.
Ventajas: bajo costo, operación simple, precisión de control de alta temperatura (± 1 ° C), etc.
02 Termostato electrónico de suelo radiante
El elemento sensor de temperatura es un termistor de coeficiente de temperatura negativo (NTC), y el contacto del relé controla la salida. Según el tamaño de la corriente de contacto, las especificaciones convencionales son 3A, 5A, 8A, 16A, 20A, que pueden cumplir con los requisitos de control del sistema de calefacción eléctrica para el sistema de calentamiento de agua y de gran carga (por debajo de 400W).Ventajas: bajo costo, operación simple, precisión de control de alta temperatura (± 1 ° C), etc.
Es superior al termostato mecánico en términos de función. Por ejemplo, el sensor de temperatura se puede instalar en varias posiciones, incluidas las incorporadas (dentro del panel del producto) y las externas (sonda de tierra externa) o el control de temperatura incorporado y el límite de temperatura externo; Los productos de marcas individuales también tienen capacidades de programación de ahorro de energía. Simplemente agregue un programador controlado por tiempo de aproximadamente 100 yuanes, conecte los puntos de control de ahorro de energía de docenas de termostatos en la misma área al programador controlado por tiempo y realice un control razonable de ahorro de energía.
Cuando no está en casa, puede reducir automáticamente la temperatura establecida en 5 ° C. El termostato electrónico continúa con todas las ventajas del termostato mecánico, mejorando en gran medida la insuficiencia del termostato mecánico en términos de funciones, y el grado de control inteligente cumple básicamente todas las aplicaciones. Por lo tanto, es ampliamente utilizado en China, especialmente para niños y poblaciones mayores.
Debido a la operación simple y la confiabilidad a largo plazo, también hay muchas familias jóvenes "simples" racionales que son particularmente populares.
03 Pantalla LCD termostato de calefacción por suelo radianteLa popularidad en China es mucho mayor que la de Europa y Estados Unidos. Por lo tanto, hay muchas formas y variedades en China, y la calidad también es desigual.
Parte del estado del termostato de calefacción por suelo radiante de pantalla de cristal líquido:
1) La interfaz LCD es demasiado grande o los símbolos de la pantalla no son proporcionales ni estándar.
2) Los terminales o circuitos (componentes) que controlan la salida no pueden soportar grandes corrientes.
3) El cable del sensor externo (sonda de tierra) es un cable delgado y flexible y no se puede insertar en el tubo incrustado. También es un peligro oculto en el mantenimiento futuro.
4) La lógica de control no coincide con los requisitos del sistema de calefacción de piso, lo que resulta en funciones que no son dedicadas o prácticas.
5) Solo un circuito de control de temperatura no puede alcanzar el "límite externo de control interno". Es decir, es imposible medir y controlar la temperatura del aire de la habitación, y al mismo tiempo limitar la temperatura del suelo.
6) La forma general es delgada y la estructura no es razonable. La tasa de falla del ajuste inicial de la instalación es mayor y la estabilidad a largo plazo es peor.
04 semanas de programación del termostato de control del suelo radiante
El período de programación semanal controla el termostato de calefacción de piso, que es uno de los termostatos de calefacción de piso del tipo de pantalla de cristal líquido (llamado con gusto: termostato inteligente de cristal líquido).
Con un ciclo de una semana, se pueden establecer seis períodos de tiempo y las temperaturas establecidas correspondientes cada día, y se pueden cambiar al modo de operación de control manual o temporal.
Parámetros de configuración de tiempo predeterminados comunes de fábrica:
No solo garantiza la comodidad, sino que también refleja el ahorro de energía, la protección del medio ambiente y la salud. Y tiene muchas necesidades personalizadas, como:
la elección del modo de trabajo (descanso simple o doble, sin descanso), precalentamiento temprano, monitoreo de energía, bloqueo de teclas y otras funciones.
El uso correcto del período de tiempo para controlar el termostato, el ahorro de energía será superior al 30% (en comparación con el termostato de control sin tiempo). Por ejemplo, en la ciudad de carga de los picos y valles de los precios de la electricidad, la aplicación del ahorro de energía en los sistemas de calefacción eléctrica es más significativa.
05 control inalámbrico termostato de calefacción por suelo radiante
Transmisión inalámbrica de radiofrecuencia de 433MHz, los productos extranjeros tienen productos maduros pero pocas aplicaciones. En el pasado, los termostatos de control inalámbrico estaban limitados por factores como la distancia de instalación, la estabilidad de recepción deficiente, el alto costo y la corta duración de la batería. Además, nuestro país es básicamente una propiedad de nueva construcción, y el cableado es muy conveniente cuando se instala por primera vez. Muy poco usado en nuestro país. Ahora, con el aumento de los proyectos de renovación, la tecnología de transmisión inalámbrica continúa madurando y la demanda del mercado es muy grande.
06 uso especial de los termostatos en la industria de la acuicultura
Teniendo en cuenta el duro ambiente de cría, como las granjas porcinas, la placa de circuito del termostato electrónico doméstico convencional está sujeta a gases de amoníaco y corrosión por humedad durante mucho tiempo, y la vida útil es muy corta. El uso de una caja de plástico completamente sellada y un termostato de control remoto por infrarrojos es ideal para este entorno hostil. El único inconveniente es que el calor generado por los componentes internos generadores de calor de la carcasa del sellador no se puede disipar, y la potencia de carga solo puede ser de 1200W o menos.
07 caja de control de temperatura de gran potencia
Las salas grandes, las salas de conferencias, la cría en invernaderos, etc. requieren energía nuclear negativa para alcanzar 10KW-30KW o más. Trayendo más problemas a la construcción y el cableado. La instalación de termostatos múltiples afecta la estética y la practicidad. El advenimiento de la caja de control de temperatura de alta potencia ha resuelto este problema perfectamente, con una potencia máxima de 40 kW. La desventaja de la caja de control de temperatura de alta potencia es que el sonido es relativamente grande al arrancar y detenerse, y no es adecuado para un entorno silencioso.
08 módulo de expansión de potencia
En algunas habitaciones relativamente grandes, la potencia de carga supera la potencia de carga del termostato convencional. Cuando la capacidad de carga del termostato no está a la altura, se puede resolver utilizando el módulo de expansión del termostato (denominado en caliente: módulo de control de temperatura), cada módulo puede aumentar la carga resistiva en 3000 vatios. La carga de cada nivel de módulo, inicio y parada funcionará simultáneamente con la carga del controlador de temperatura, y puede haber retraso. Un controlador de temperatura puede equiparse con múltiples módulos de expansión de potencia. El uso del módulo de expansión resuelve el problema de instalar múltiples termostatos en una sala de carga de alta potencia. El módulo se puede instalar en 86 cajas a 30 cm del suelo.
09 termostato y sistema de control remoto centralizado
Los sistemas pequeños generalmente dependen de Internet, comunicaciones de línea fija y GPRS para el monitoreo remoto.
Un ejemplo típico de aplicación es: Control remoto del teléfono, los hogares usan el teléfono, el teléfono móvil para monitorear o configurar su propio tiempo de conmutación del termostato, configurar la temperatura, etc. Los sistemas a gran escala se utilizan en edificios grandes, y los puntos de control varían de unos pocos cientos a varios miles para lograr un control centralizado del área de la terminal. Uso de tecnología de red informática y software para monitorear, analizar, administrar y registrar el funcionamiento de todo el sistema en la sala de control. La aplicación de tecnología de control remoto (concentrado) al sistema de control de temperatura de calefacción de piso rara vez se implementa en el extranjero, y ha habido muchos casos exitosos en aplicaciones domésticas en los últimos años. Warm-up cree que debemos seleccionar cuidadosamente los fabricantes de servicios de soporte antes de elegir.
Un ejemplo típico de aplicación es: Control remoto del teléfono, los hogares usan el teléfono, el teléfono móvil para monitorear o configurar su propio tiempo de conmutación del termostato, configurar la temperatura, etc. Los sistemas a gran escala se utilizan en edificios grandes, y los puntos de control varían de unos pocos cientos a varios miles para lograr un control centralizado del área de la terminal. Uso de tecnología de red informática y software para monitorear, analizar, administrar y registrar el funcionamiento de todo el sistema en la sala de control. La aplicación de tecnología de control remoto (concentrado) al sistema de control de temperatura de calefacción de piso rara vez se implementa en el extranjero, y ha habido muchos casos exitosos en aplicaciones domésticas en los últimos años. Warm-up cree que debemos seleccionar cuidadosamente los fabricantes de servicios de soporte antes de elegir.
La instalación y el uso del termostato de calefacción por suelo radiante deben prestar atención al problema
1. Montaje en la pared, la altura es de aproximadamente 1.2-1.4 metros, generalmente en la misma línea horizontal que el interruptor de iluminación eléctrica del hogar.
2. Instalado en la pared donde el aire circundante fluye libremente y no se ve afectado por otras fuentes de calor (como la luz solar), el flujo de aire de puertas y ventanas o la temperatura de la pared externa.
3, cassette eléctrico preincrustado, seleccione el cassette tipo 86 estándar, se recomienda que la profundidad del cassette alcance los 50 mm
