Cómo elegir los parámetros del fusible?
¿La corriente nominal del fusible es la corriente de funcionamiento?
¿Se rompe el fusible con corriente nominal 1A cuando su corriente aumenta a 1A o incluso un poco más?
¿Qué sucede si tengo una corriente de sobretensión de pulso ocasionalmente o con frecuencia?
¿Solo considera las características de soplado rápido o lento?
¿Un pulso de energía más grande reducirá su vida útil?
¿No se romperá el fusible cuando deba desconectarse? Vamos a discutirlo a continuación.
1. ¿Cuánta corriente puede fluir el fusible?
La corriente nominal es el valor actual que el fusible puede funcionar durante mucho tiempo, no la corriente de acción.
Debido a que el fusible involucra problemas de seguridad, es un dispositivo de seguridad y debe pasar la certificación correspondiente antes de que pueda ser producido y vendido.
En general, las normas de seguridad requieren que el fusible no supere el valor permitido cuando se opera a la corriente nominal. Si la UL especifica el 100% de la corriente nominal, la temperatura no debe exceder los 75 ° C.
Las normas de seguridad también imponen requisitos más estrictos sobre el tiempo del fusible cuando la corriente real es mayor que la corriente nominal. Por ejemplo, si un fusible de cierta especificación proporciona 1,5 veces la corriente nominal, el fusible puede durar al menos 60 minutos; A 2.1 veces la corriente nominal, la operación máxima puede durar 2 minutos; Puede funcionar durante al menos 400 ms a 2.75 veces la corriente nominal y puede funcionar hasta 10S; También hay una corriente nominal de 4 veces, 10 veces cuando se requiere el tiempo del fusible.
Además, el fusible de especificación UL tiene una baja capacidad de sobrecarga y, por lo tanto, requiere una reducción de corriente (Frf = 0.75). Para aplicaciones como 3A, se deben usar al menos 4A (3 / 0.75 = 4) fusibles independientemente de otras características.
2. ¿Cómo puedo trabajar de manera segura?
Cuando el circuito de la etapa trasera falla (como un cortocircuito), el voltaje de entrada casi se agrega a los extremos del fusible. Esto produce una corriente muy grande. ¿Una corriente tan grande hace que el fusible continúe funcionando sin romperse? ¡Es completamente posible! Por lo tanto, se propone el concepto de ruptura de corriente.
IEC y UL tienen diferentes requisitos para la capacidad de corte. Tomando IEC 127 como ejemplo, se hacen las siguientes disposiciones:
Los fusibles con capacidad de ruptura baja (LBC) deben poder cortar la corriente mayor de 35 A o 10 veces la corriente nominal.
El fusible de capacidad de corte intermedio (EBC) debe poder cortar de manera segura la corriente de 150A;
Los fusibles de alta rotura (HBC) deben poder cortar de manera segura la corriente de 1500A.
La capacidad de ruptura es el indicador de seguridad más importante para los fusibles. Por lo tanto, al seleccionar un fusible, esta característica se debe considerar cuidadosamente, y en la prueba real, la corriente máxima de cortocircuito que puede ocurrir en el fusible no debe exceder la capacidad de ruptura nominal del fusible. Se garantiza que cuando ocurre una falla en la última etapa y fluye una corriente grande, el fusible puede cortar el circuito de manera segura sin causar problemas de seguridad.
3. ¿Cuánto tiempo se funde el fusible? ¿Cuánto dura?
La característica del fusible, también conocida como la característica I-T. Esta característica es el principal indicador de rendimiento. Según el tiempo de fusión, el fusible se puede dividir en fusible de fusión rápida, fusión lenta y velocidad media. Para circuitos con circuitos resistivos o dispositivos sensibles de protección, se deben usar fusibles rápidos; Para circuitos capacitivos e inductivos o circuitos con pulsos grandes, se debe usar un fusible de fundición lenta. La figura muestra las características I-T de una serie de fusibles de acción rápida. Muestra el rango de tiempo en el que el fusible se quema a diferentes cargas de corriente.

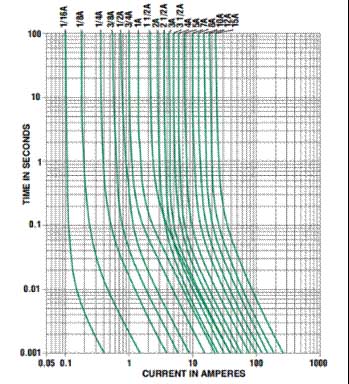

figura 1 Características del tiempo actual del fusible
Otra propiedad a considerar con respecto al fusible fundido es la energía del fusible I2 * t.
Al igual que los semiconductores, los fusibles son dispositivos sensibles a la temperatura. A medida que aumenta la temperatura, su corriente de funcionamiento nominal debe reducirse en consecuencia. Es fácil entender que el fusible en sí depende del calor para quemarlo. Su temperatura es igual a la temperatura ambiente más el aumento de temperatura durante la operación. Cuando la temperatura ambiente es alta, es necesario reducir su propio aumento de temperatura, por lo que la corriente nominal se reduce. La tasa de reducción de temperatura (Tf) se puede usar para indicar el factor de reducción correspondiente.
La curva de reducción de temperatura se muestra en la figura. Tomando la curva A como ejemplo, la Tf es 0.75 a una temperatura de 80 ° C. Por lo tanto, si no considera la influencia de otras características, se deben seleccionar al menos fusibles 4A (3 / 0.75 = 4) para las aplicaciones 3A.
5, resumen
La elección de fusibles es a menudo un problema que los ingenieros tienden a pasar por alto. Más es simplemente seleccionar el valor actual, o referirse a las especificaciones de otros fabricantes de productos similares, a menudo encuentran que las especificaciones actuales del fusible son muy diferentes a su propio diseño. Este artículo tiene como objetivo describir algunos de los indicadores básicos más importantes y proporcionar a los ingenieros algunos criterios de selección simples.
¿Se rompe el fusible con corriente nominal 1A cuando su corriente aumenta a 1A o incluso un poco más?
¿Qué sucede si tengo una corriente de sobretensión de pulso ocasionalmente o con frecuencia?
¿Solo considera las características de soplado rápido o lento?
¿Un pulso de energía más grande reducirá su vida útil?
¿No se romperá el fusible cuando deba desconectarse? Vamos a discutirlo a continuación.
1. ¿Cuánta corriente puede fluir el fusible?
La corriente nominal es el valor actual que el fusible puede funcionar durante mucho tiempo, no la corriente de acción.
Debido a que el fusible involucra problemas de seguridad, es un dispositivo de seguridad y debe pasar la certificación correspondiente antes de que pueda ser producido y vendido.
En general, las normas de seguridad requieren que el fusible no supere el valor permitido cuando se opera a la corriente nominal. Si la UL especifica el 100% de la corriente nominal, la temperatura no debe exceder los 75 ° C.
Las normas de seguridad también imponen requisitos más estrictos sobre el tiempo del fusible cuando la corriente real es mayor que la corriente nominal. Por ejemplo, si un fusible de cierta especificación proporciona 1,5 veces la corriente nominal, el fusible puede durar al menos 60 minutos; A 2.1 veces la corriente nominal, la operación máxima puede durar 2 minutos; Puede funcionar durante al menos 400 ms a 2.75 veces la corriente nominal y puede funcionar hasta 10S; También hay una corriente nominal de 4 veces, 10 veces cuando se requiere el tiempo del fusible.
Además, el fusible de especificación UL tiene una baja capacidad de sobrecarga y, por lo tanto, requiere una reducción de corriente (Frf = 0.75). Para aplicaciones como 3A, se deben usar al menos 4A (3 / 0.75 = 4) fusibles independientemente de otras características.
2. ¿Cómo puedo trabajar de manera segura?
Cuando el circuito de la etapa trasera falla (como un cortocircuito), el voltaje de entrada casi se agrega a los extremos del fusible. Esto produce una corriente muy grande. ¿Una corriente tan grande hace que el fusible continúe funcionando sin romperse? ¡Es completamente posible! Por lo tanto, se propone el concepto de ruptura de corriente.
IEC y UL tienen diferentes requisitos para la capacidad de corte. Tomando IEC 127 como ejemplo, se hacen las siguientes disposiciones:
Los fusibles con capacidad de ruptura baja (LBC) deben poder cortar la corriente mayor de 35 A o 10 veces la corriente nominal.
El fusible de capacidad de corte intermedio (EBC) debe poder cortar de manera segura la corriente de 150A;
Los fusibles de alta rotura (HBC) deben poder cortar de manera segura la corriente de 1500A.
La capacidad de ruptura es el indicador de seguridad más importante para los fusibles. Por lo tanto, al seleccionar un fusible, esta característica se debe considerar cuidadosamente, y en la prueba real, la corriente máxima de cortocircuito que puede ocurrir en el fusible no debe exceder la capacidad de ruptura nominal del fusible. Se garantiza que cuando ocurre una falla en la última etapa y fluye una corriente grande, el fusible puede cortar el circuito de manera segura sin causar problemas de seguridad.
3. ¿Cuánto tiempo se funde el fusible? ¿Cuánto dura?
La característica del fusible, también conocida como la característica I-T. Esta característica es el principal indicador de rendimiento. Según el tiempo de fusión, el fusible se puede dividir en fusible de fusión rápida, fusión lenta y velocidad media. Para circuitos con circuitos resistivos o dispositivos sensibles de protección, se deben usar fusibles rápidos; Para circuitos capacitivos e inductivos o circuitos con pulsos grandes, se debe usar un fusible de fundición lenta. La figura muestra las características I-T de una serie de fusibles de acción rápida. Muestra el rango de tiempo en el que el fusible se quema a diferentes cargas de corriente.
figura 1 Características del tiempo actual del fusible
Otra propiedad a considerar con respecto al fusible fundido es la energía del fusible I2 * t.
Ip2 * t se usa para indicar la energía de sobretensión (energía de fusible nominal) que el fusible puede soportar, e i2 * t es la energía de sobretensión en funcionamiento real. Cuando i2 * t> Ip2 * t, el fusible se quema. Al reducir la energía nominal quemada, puede estimar la cantidad de veces que el fusible puede resistir una sobretensión. Hay algunas diferencias en los fusibles de cada marca. Por ejemplo, algunos fusibles se reducen al 20% de la energía nominal quemada y pueden soportar 100,000 pulsos.
4, el efecto de la temperatura en el fusible
4, el efecto de la temperatura en el fusible
La curva de reducción de temperatura se muestra en la figura. Tomando la curva A como ejemplo, la Tf es 0.75 a una temperatura de 80 ° C. Por lo tanto, si no considera la influencia de otras características, se deben seleccionar al menos fusibles 4A (3 / 0.75 = 4) para las aplicaciones 3A.

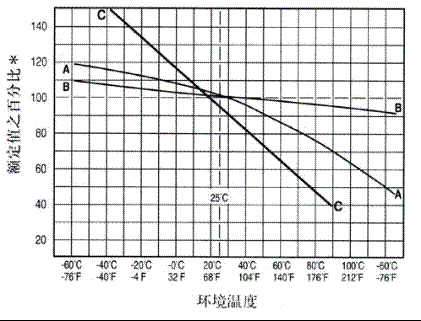

Figura 2 características de temperatura ambiente del fusible
5, resumen
La elección de fusibles es a menudo un problema que los ingenieros tienden a pasar por alto. Más es simplemente seleccionar el valor actual, o referirse a las especificaciones de otros fabricantes de productos similares, a menudo encuentran que las especificaciones actuales del fusible son muy diferentes a su propio diseño. Este artículo tiene como objetivo describir algunos de los indicadores básicos más importantes y proporcionar a los ingenieros algunos criterios de selección simples.
