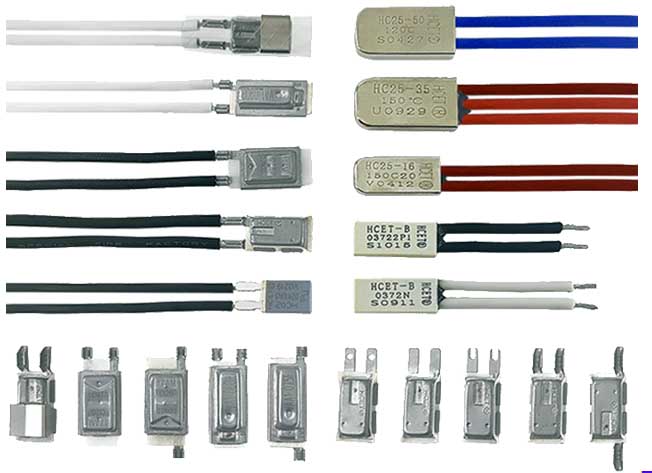

st01, 17am, TB02, KSD9700 Bimetall-Thermoschutzschalter wird verwendet für: Elektromotor, Einphasenmotor, Dreiphasenmotor überlastung, Gleichstrommotor, thermischer Überlastschutz der Motorwicklung.

Ein Thermostat, der ein Bimetallblech als Temperatursensor element verwendet
Bei dem Motorwärmeschutzprodukt handelt es sich um einen Thermostat, der eine Bimetallfolie als Temperatur messelement verwendet. Wenn das Elektrogerät normal funktioniert, befindet sich die Bimetallfolie in einem freien Zustand und die Kontakte befinden sich in einem geschlossenen/offenen Zustand. Wenn die Temperatur steigt auf den Aktionstemperaturwert Wenn das Bimetall element erhitzt wird, erzeugt es innere Spannungen und wirkt schnell, öffnet/schließt die Kontakte, unterbricht/verbindet den Stromkreis und spielt so eine thermische Schutzfunktion.

Das Gebrauchsmuster sieht ein Prüfgerät für den Motorwärmeschutz vor, das ein Temperaturkontrollgerät, einen Stromversorgung kreis und mehrere parallel zum Stromversorgung kreis geschaltete Prüfkreise umfasst. Das Temperaturkontrollgerät dient zur Simulation der Arbeitsumgebung temperatur des Motorwärmeschutzes und des Stromkreises. Durch Anschließen des Schaltkreises bildet der Prüfstromkreis einen Reihenpfad mit dem zu prüfenden Motor-Thermoschutz. Das Gebrauchsmuster simuliert die Arbeitsumgebung temperatur des Motorwärmeschutzes durch ein Temperaturkontrollgerät. Verwenden Sie eine einfache Testschaltung, um Haushaltsgeräte auszutauschen. Nach dem Einschalten wird der Motorwärmeschutz erhitzt, warm gehalten und abgekühlt. Der Ein-Aus-Status des Motorwärmeschutzes kann anhand des Ein- oder Ausschaltens der Glühbirne im Prüfstromkreis beurteilt werden, wodurch die Anforderungen zum gleichzeitigen Testen mehrerer Produkte erfüllt werden können, was einfach und effizient ist.

Bei dem Produkt der Serie Motorwärmeschutz handelt es sich um einen Thermostat, der ein Bimetallblech als Temperatursensor element verwendet. Wenn der Motor normal läuft, ist das Bimetallstück im freien Zustand und die Kontakte sind im geschlossenen/offenen Zustand. Wenn die Temperatur auf den Betriebstemperaturwert ansteigt, erwärmt sich das Bimetall element und erzeugt eine innere Spannung, die schnell wirkt, die Kontakte öffnet/schließt, den Stromkreis unterbricht/anschließt und so eine thermische Schutzfunktion übernimmt. Wenn die Temperatur auf die Reset-Temperatur sinkt, schließen/öffnen sich die Kontakte automatisch und kehren zu den normalen Betriebsbedingungen zurück. Weit verbreitet in Haushaltsgerätemotoren und elektrischen Geräten, wie Waschmaschinenmotoren, Klimaanlagen lüftermotoren, Transformatoren, Vorschaltgeräten, elektrischen Heizgeräten usw.
Vorsichtsmaßnahmen
1. Bei der Installation mit Kontakttemperatur messung sollte sich das Produkt in der Nähe der Installationsoberfläche des gesteuerten Geräts befinden.
2. Lassen Sie das Kunststoff- oder Metallgehäuse während der Installation nicht zusammenfallen oder verformen, um die Leistung nicht zu beeinträchtigen.
3. Entfernen Sie bei Produkten mit Metallgehäuse und Isoliermantel den Isoliermantel nicht und zerdrücken Sie ihn während der Installation nicht, um Leckagen zu vermeiden und eine sichere Verwendung zu gewährleisten.
4. Wenn das Produkt in einem Stromkreis mit einem Strom von nicht mehr als 5 A verwendet wird, sollte zum Anschluss ein Leiter mit einem Kupferkernquerschnitt von 0,4–0,75㎜2 ausgewählt werden.
5. Das Produkt sollte an einem belüfteten, sauberen, trockenen und nicht korrosiven, gasfreien Ort mit einer relativen Luftfeuchtigkeit von weniger als 90 % und einer Umgebungstemperatur von weniger als 40 °C gelagert werden.

Motor überhitzungsschutz	Installation eines Motor überhitzungsschutzes
