Bimetall thermostat Ksd9700, TB02, 17AM Schaltplan
Schlüsselwörter: ksd9700, TB02, 17 Uhr, Bimetall thermostat
Der Temperaturregler der Serie KSD9700 (Wärmeschutz) besteht aus einem schalenförmigen hochempfindlichen Bimetall, einem beweglichen Kontakt, einem statischen Kontaktstück, einer festen Basis, einem Außengehäuse und einem temperaturbeständigen Draht. Während des Betriebs befindet sich das Bimetall in einem freien Zustand, der bewegliche Kontakt und der statische Kontakt sind geschlossen und der Stromkreis ist eingeschaltet. Wenn die Temperatur aufgrund des Ausfalls des elektrischen Geräts auf die Aktionstemperatur des Wärmeschutzes ansteigt. Das Bimetall wird erwärmt, um innere Spannungen zu erzeugen, und wirkt schnell. Wenn Sie den beweglichen Kontakt vom statischen Kontaktstück wegdrücken, wird der Stromkreis unterbrochen, wodurch die fehlerhafte Stromquelle zum Schutz des Elektrogeräts abgeschaltet wird.
Wenn die Temperatur des geschützten Geräts auf den Nenn-Reset-Temperaturwert des Wärmeschutzes abfällt, kehrt das Bimetall in den Ausgangszustand zurück und der Kontakt wird geschlossen, und das Elektrogerät nimmt den normalen Betrieb wieder auf. Das Produkt bietet die Vorteile eines geringen Widerstands, einer schnellen Temperaturerfassung, einer schnellen Wirkung, Sicherheit und Zuverlässigkeit sowie eines geringen Volumens.
Struktur und Anwendung
Die KSD9700-Serie ist ein Thermostat mit einem Bimetall als Temperaturfühler. Wenn das Gerät normal arbeitet, befindet sich das Bimetall in einem freien Zustand und die Kontakte in einem geschlossenen / getrennten Zustand. Wenn die Temperatur auf den Betriebstemperaturwert ansteigt, wird das Bimetallelement erwärmt, um eine innere Spannung zu erzeugen, und wirkt schnell, öffnet / schließt den Kontakt, unterbricht / schließt den Kreislauf und bietet dadurch einen Wärmeschutz. Wenn die Temperatur auf die zurückgesetzte Temperatur abfällt, schließt / öffnet der Kontakt automatisch und nimmt den normalen Betrieb wieder auf. Weit verbreitet in elektrischen Haushaltsgeräten und elektrischen Geräten wie Waschmaschinenmotoren, Lüftermotoren für Klimaanlagen, Transformatoren, Vorschaltgeräten, Elektrogeräten usw.
Charakteristischer Vorteil
Kleiner Innenwiderstand (<50 mΩ);
Schnelle Temperatur, schnelle Aktion, sicher und zuverlässig;
Kleine Größe für einfache Installation;
Unterschiedliche Längen oder Spezifikationen von Leitungen können je nach Kundenanforderung angepasst werden.
Es gibt zwei Arten von normalerweise geschlossenen und normalerweise offenen.
Produktvorteile des Bimetall thermostats der Serie KSD9700
(1) Klein, einfach zu installieren
(2) Schnell wirkende Bimetallreaktion
(3) Die Lebenserwartung beträgt das 10.000-fache oder mehr
(4) Anti-Vakuum-Tauchprozess
(5) Kann SENSATA 17AM 7AM, Südkorea SEK ST-22 und andere ausländische Produkte ersetzen
Vorsichtsmaßnahmen für Bimetall thermostate der Serie KSD9700
(1) Bei Verwendung der Kontakttemperaturmessung sollte das Produkt nahe an der Montagefläche des gesteuerten Geräts platziert werden.
(2) Quetschen oder verformen Sie das Kunststoff- oder Metallgehäuse während der Installation nicht, um Leistungseinbußen zu vermeiden.
(3) Metallgehäuseprodukte mit isolierten Mänteln sollten während der Installation nicht entfernt oder gequetscht werden, um Leckagen zu vermeiden und eine sichere Verwendung zu gewährleisten.
(4) Das Produkt sollte in einem Stromkreis mit einem Strom von nicht mehr als 5 A verwendet werden. Der Kupferkern sollte mit einem 0,4-0,75 mm2 Draht verbunden werden.
(5) Das Produkt sollte an einem Ort gelagert werden, an dem die relative Luftfeuchtigkeit weniger als 90% beträgt und die Umgebungstemperatur unter 40 ° C liegt. Es ist belüftet, sauber, trocken und frei von ätzenden Gasen.

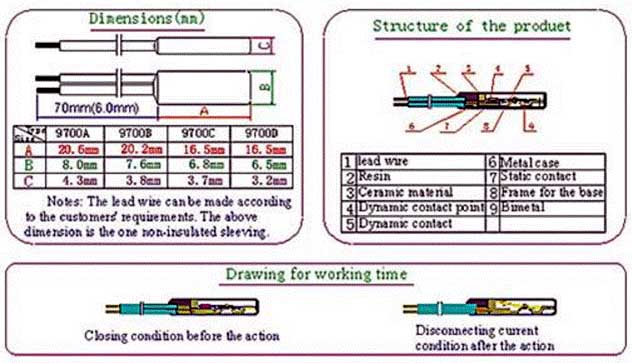

Der Temperaturregler der Serie KSD9700 (Wärmeschutz) besteht aus einem schalenförmigen hochempfindlichen Bimetall, einem beweglichen Kontakt, einem statischen Kontaktstück, einer festen Basis, einem Außengehäuse und einem temperaturbeständigen Draht. Während des Betriebs befindet sich das Bimetall in einem freien Zustand, der bewegliche Kontakt und der statische Kontakt sind geschlossen und der Stromkreis ist eingeschaltet. Wenn die Temperatur aufgrund des Ausfalls des elektrischen Geräts auf die Aktionstemperatur des Wärmeschutzes ansteigt. Das Bimetall wird erwärmt, um innere Spannungen zu erzeugen, und wirkt schnell. Wenn Sie den beweglichen Kontakt vom statischen Kontaktstück wegdrücken, wird der Stromkreis unterbrochen, wodurch die fehlerhafte Stromquelle zum Schutz des Elektrogeräts abgeschaltet wird.
Wenn die Temperatur des geschützten Geräts auf den Nenn-Reset-Temperaturwert des Wärmeschutzes abfällt, kehrt das Bimetall in den Ausgangszustand zurück und der Kontakt wird geschlossen, und das Elektrogerät nimmt den normalen Betrieb wieder auf. Das Produkt bietet die Vorteile eines geringen Widerstands, einer schnellen Temperaturerfassung, einer schnellen Wirkung, Sicherheit und Zuverlässigkeit sowie eines geringen Volumens.
Struktur und Anwendung
Die KSD9700-Serie ist ein Thermostat mit einem Bimetall als Temperaturfühler. Wenn das Gerät normal arbeitet, befindet sich das Bimetall in einem freien Zustand und die Kontakte in einem geschlossenen / getrennten Zustand. Wenn die Temperatur auf den Betriebstemperaturwert ansteigt, wird das Bimetallelement erwärmt, um eine innere Spannung zu erzeugen, und wirkt schnell, öffnet / schließt den Kontakt, unterbricht / schließt den Kreislauf und bietet dadurch einen Wärmeschutz. Wenn die Temperatur auf die zurückgesetzte Temperatur abfällt, schließt / öffnet der Kontakt automatisch und nimmt den normalen Betrieb wieder auf. Weit verbreitet in elektrischen Haushaltsgeräten und elektrischen Geräten wie Waschmaschinenmotoren, Lüftermotoren für Klimaanlagen, Transformatoren, Vorschaltgeräten, Elektrogeräten usw.

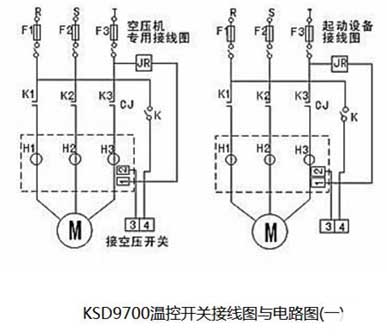

Schaltplan und Schaltplan des Bimetall thermostats KSD9700
Charakteristischer Vorteil
Kleiner Innenwiderstand (<50 mΩ);
Schnelle Temperatur, schnelle Aktion, sicher und zuverlässig;
Kleine Größe für einfache Installation;
Unterschiedliche Längen oder Spezifikationen von Leitungen können je nach Kundenanforderung angepasst werden.
Es gibt zwei Arten von normalerweise geschlossenen und normalerweise offenen.
Produktvorteile des Bimetall thermostats der Serie KSD9700
(1) Klein, einfach zu installieren
(2) Schnell wirkende Bimetallreaktion
(3) Die Lebenserwartung beträgt das 10.000-fache oder mehr
(4) Anti-Vakuum-Tauchprozess
(5) Kann SENSATA 17AM 7AM, Südkorea SEK ST-22 und andere ausländische Produkte ersetzen
Vorsichtsmaßnahmen für Bimetall thermostate der Serie KSD9700
(1) Bei Verwendung der Kontakttemperaturmessung sollte das Produkt nahe an der Montagefläche des gesteuerten Geräts platziert werden.
(2) Quetschen oder verformen Sie das Kunststoff- oder Metallgehäuse während der Installation nicht, um Leistungseinbußen zu vermeiden.
(3) Metallgehäuseprodukte mit isolierten Mänteln sollten während der Installation nicht entfernt oder gequetscht werden, um Leckagen zu vermeiden und eine sichere Verwendung zu gewährleisten.
(4) Das Produkt sollte in einem Stromkreis mit einem Strom von nicht mehr als 5 A verwendet werden. Der Kupferkern sollte mit einem 0,4-0,75 mm2 Draht verbunden werden.
(5) Das Produkt sollte an einem Ort gelagert werden, an dem die relative Luftfeuchtigkeit weniger als 90% beträgt und die Umgebungstemperatur unter 40 ° C liegt. Es ist belüftet, sauber, trocken und frei von ätzenden Gasen.
