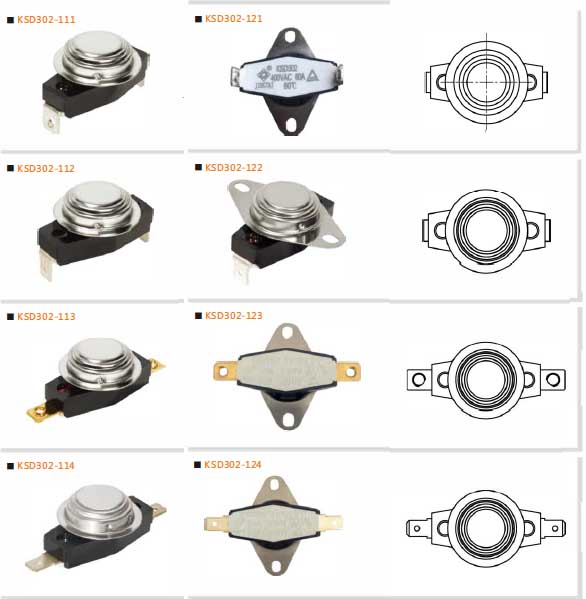

Bei den Produkten der Serien KSD301 und KSD302 handelt es sich um Temperatur regel schalter, bei denen ein Bimetallblech als Temperaturerfassung komponente verwendet wird. Bei normalem Betrieb des Elektrogeräts befindet sich das Bimetall im freien Zustand und die Kontakte im geschlossenen/offenen Zustand. Wenn die Temperatur die Betriebstemperatur erreicht, wird das Bimetallblech erhitzt, um innere Spannungen zu erzeugen, und bewegt sich schnell, öffnet/schließt die Kontakte, unterbricht/verbindet den Stromkreis und kontrolliert so die Temperatur. Wenn das Gerät auf die Reset-Temperatur abkühlt, schließen/öffnen die Kontakte automatisch den Stromkreis und kehren zu den normalen Betriebsbedingungen zurück.

1. Elektrische Parameter: 1) CQC, VDE, UL, CUL/ AC250V 50~60Hz 5A / 10A / 15A (ohmsche Last)

2) UL AC 125 V 50 Hz 15 A (ohmsche Last)

2. Betriebstemperaturbereich: 0~240℃ (optional), Temperaturgenauigkeit: ±2 ±3 ±5 ±10℃

3. Temperaturunterschied zwischen Erholung und Aktion: 8~100℃ (optional)

4. Verdrahtungsmethode: Steckklemme 250# (optional 0–90° gebogen); Steckklemme 187# (optional 0~90° gebogen, Dicke 0,5, 0,8 mm optional)

5. Lebensdauer: ≥ 100.000 Mal

6. Elektrische Stärke: Wechselstrom 50 Hz 1800 V für 1 Minute, kein Flackern, kein Ausfall

7. Kontaktwiderstand: ≤50mΩ

8. Isolationswiderstand: ≥100 MΩ

9. Kontaktform: Normalerweise geschlossener Typ: Wenn die Temperatur steigt, werden die Kontakte getrennt; wenn die Temperatur sinkt, werden die Kontakte verbunden;

Normalerweise offener Typ: Wenn die Temperatur steigt, werden die Kontakte verbunden; wenn die Temperatur sinkt, werden die Kontakte getrennt

10. Gehäuseschutzstufe: IP00

11. Erdungsmethode: Verbinden Sie das Metallgehäuse des Thermostats mit den geerdeten Metallteilen des Geräts.

12. Installationsmethode: Zur Verstärkung einfach Muttern verwenden.

13. Temperatur arbeitsbereich: -25℃∽+240℃+1℃∽2℃
Merkmale

Es zeichnet sich durch stabile Leistung, hohe Präzision, geringe Größe, geringes Gewicht, hohe Zuverlässigkeit, lange Lebensdauer und geringe Bedenken hinsichtlich Funkstörungen aus.

Vorsichtsmaßnahmen
1. Bei der Installation mit Kontakttemperaturmessung sollte sich die Metallabdeckung nahe an der Installationsfläche des geregelten Heizgeräts befinden. Um den Temperatursensoreffekt sicherzustellen, sollte die Temperatursensoroberfläche mit wärmeleitendem Silikonfett oder einem anderen wärmeleitenden Medium mit ähnlichen Eigenschaften beschichtet werden.

2. Während der Installation darf die Oberseite der Abdeckung nicht zusammengeklappt, gelöst oder verformt werden, um die Leistung nicht zu beeinträchtigen.

3. Lassen Sie keine Flüssigkeit in das Innere des Thermostats eindringen, das Gehäuse beschädigen oder die Form der Außenanschlüsse nach Belieben verändern.

4. Wenn das Produkt in einem Stromkreis mit einem Strom von nicht mehr als 5 A verwendet wird, sollte für den Anschluss ein Kupferkernquerschnitt von 0,5–1㎜2 gewählt werden. Für den Einsatz in Stromkreisen mit einem Strom von maximal 10 A sollte für den Anschluss ein Kupferkernquerschnitt von 0,75-1,5㎜2 gewählt werden.

5. Das Produkt sollte in einem belüfteten, sauberen, trockenen und ätzgasfreien Lagerhaus mit einer relativen Luftfeuchtigkeit von weniger als 90 % und einer Umgebungstemperatur von weniger als 40 °C gelagert werden.

KSD301-Klassifizierung:
Es kann nach Temperatur, Material oder Installationsmethode unterteilt werden.

Je nach Art der Aktion kann sie in normalerweise offene Aktion und normalerweise geschlossene Aktion unterteilt werden.

Je nach Temperatur kann es unterteilt werden in: 0℃, 5℃, 10℃, 15℃, 20℃, 25℃, 30℃, 35℃, 40℃, 45℃, 50℃, 55℃, 60℃, 65℃, 70℃, 75℃, 80℃, 85℃, 90℃, 95℃, 100℃, 105℃, 110℃, 115℃, 120℃, 125℃, 130℃, 135℃, 140℃, 14 5℃ , 150℃, 155℃, 160℃, 165℃, 170℃, 175℃, 180℃, 185℃, 190℃, 195℃, 200℃, 205℃, 210℃, 215℃, 220℃, 2 25℃, 230 ℃, 235℃, 240℃, 245℃, 250℃, 255℃, 260℃, 265℃, 270℃, 285℃, 275℃, 280℃, 290℃, 295℃, 300℃,
Je nach Material kann es in Bakelitkörper und Keramikkörper unterteilt werden
