Aufbau und Funktionsprinzip des Temperaturreglers mit konstanter Temperatur Rückstellung
Der Temperaturregler mit konstanter Temperaturrückstellung wird auch als Thermostat mit konstantem Typ bezeichnet. Die tatsächliche Form ist in Abbildung 5-13 dargestellt. Dieser Temperaturregler wird nur in einem direkt gekühlten zweitürigen Kühlschrank mit Doppeltemperatur- oder Einzeltemperaturregelung verwendet, der normalerweise in einem Kühlraum untergebracht ist, und das Temperaturerfassungsrohr hat Kontakt mit dem Verdampfer des Kühlraums. Unabhängig von der Temperatur der Kühlschrankabschaltung ist die Starttemperatur immer konstant. Im Allgemeinen steigt die Temperatur des Verdampfers des Kühlraums nach jedem Abschalten auf etwa +5 ° C, und dann wird der Verdampfer des Kühlraums immer frostfrei gehalten.
Dieser Temperaturregler verwendet ein Temperaturerfassungsrohr, um die Temperatur des Kühlraumverdampfers zu erfassen. Die Abschalttemperatur hängt von der Position des Thermostatknopfs ab, und die Starttemperatur ist fest, im Allgemeinen +4,5 ° C ± 1,5 ° C.

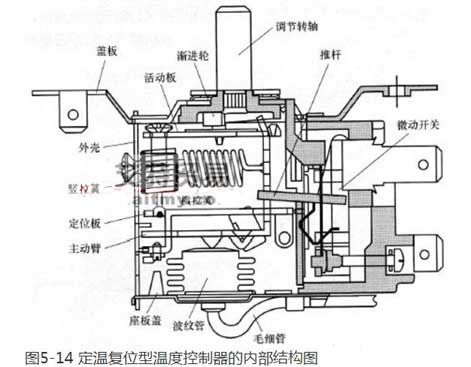

Abbildung 5-14 zeigt den internen Aufbau des Temperaturreglers vom Typ Temperaturrückstellung.
Die Grundstruktur und das Arbeitsprinzip des Temperaturreglers vom Typ mit konstanter Temperaturrückstellung sind im Wesentlichen die gleichen wie die des gewöhnlichen Temperaturreglers. Seine Eigenschaft ist, dass die Abschalttemperatur durch Einstellen des Temperaturreglers eingestellt werden kann. Die Starttemperatur bleibt jedoch unverändert (normalerweise 4,5 ° C ± 1 ° C), unabhängig davon, ob der eingestellte Kontrollpunkt am starken oder am schwachen kalten Punkt liegt. Wenn die Temperatur des temperaturempfindlichen Mittels in dem auf der Oberfläche des Verdampfers des Kühlraums installierten Temperaturerfassungsrohr über 0 ° C (4 bis 5 ° C) steigt, kann der Kompressor wieder mit Strom versorgt werden. Damit kann die Frostschicht am Sekundärverdampfer während der Ausfallzeit des Kompressors vollständig geschmolzen werden.

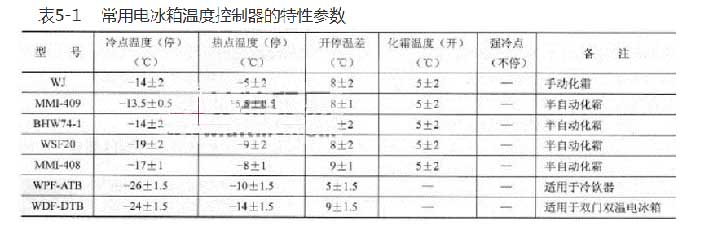

Die charakteristischen Parameter des gängigen Kühlschranktemperaturreglers sind in Tabelle 5-1 aufgeführt.
Bei normaler Temperatur sollte der Schalter des Temperaturreglers immer eingeschaltet sein (mit Ausnahme des Knopfes in der Position des erzwungenen Abschaltens). Andernfalls ist der Temperaturregler beschädigt. Die Ursache des Schadens ist im Allgemeinen ein Leck im Temperaturerfassungsrohr oder ein schlechter Kontakt aufgrund von Kontaktoxidation.
Dieser Temperaturregler verwendet ein Temperaturerfassungsrohr, um die Temperatur des Kühlraumverdampfers zu erfassen. Die Abschalttemperatur hängt von der Position des Thermostatknopfs ab, und die Starttemperatur ist fest, im Allgemeinen +4,5 ° C ± 1,5 ° C.
Abbildung 5-14 zeigt den internen Aufbau des Temperaturreglers vom Typ Temperaturrückstellung.
Die Grundstruktur und das Arbeitsprinzip des Temperaturreglers vom Typ mit konstanter Temperaturrückstellung sind im Wesentlichen die gleichen wie die des gewöhnlichen Temperaturreglers. Seine Eigenschaft ist, dass die Abschalttemperatur durch Einstellen des Temperaturreglers eingestellt werden kann. Die Starttemperatur bleibt jedoch unverändert (normalerweise 4,5 ° C ± 1 ° C), unabhängig davon, ob der eingestellte Kontrollpunkt am starken oder am schwachen kalten Punkt liegt. Wenn die Temperatur des temperaturempfindlichen Mittels in dem auf der Oberfläche des Verdampfers des Kühlraums installierten Temperaturerfassungsrohr über 0 ° C (4 bis 5 ° C) steigt, kann der Kompressor wieder mit Strom versorgt werden. Damit kann die Frostschicht am Sekundärverdampfer während der Ausfallzeit des Kompressors vollständig geschmolzen werden.
Die charakteristischen Parameter des gängigen Kühlschranktemperaturreglers sind in Tabelle 5-1 aufgeführt.
