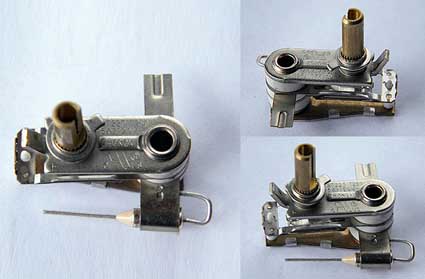

Anwendungsschaltung des Bimetall-Temperaturschalters im elektrischen Bügeleisen und im elektrischen Reiskocher
Die Anwendungsschaltung des Bimetall-Temperaturschalters im elektrischen Bügeleisen und im Reiskocher wird als Beispiel genommen, um das Funktionsprinzip des Bimetall-Temperaturschalters einzuführen.
Bügeln mit einem Bügeleisen Wenn die Temperatur zu hoch ist, verbrennt es die Kleidung, und für verschiedene Materialien ist die zum Bügeln erforderliche Temperatur unterschiedlich, sodass eine Temperatur anpassungsvorrichtung erforderlich ist. Fig. 1 ist eine schematische Darstellung des Prinzips der Temperatureinstellung eines elektrischen Bügeleisens. Die Hauptkomponenten des Temperaturregelkreises des elektrischen Bügeleisens sind Bimetallbleche. Wenn das elektrische Bügeleisen arbeitet, werden die dynamischen und statischen Kontakte kontaktiert und die elektrischen und thermischen Komponenten werden elektrifiziert und erwärmt.
Wenn die Temperatur die ausgewählte Temperatur erreicht, wird das Bimetall nach unten gebogen, damit der sich bewegende Kontakt den statischen Kontakt verlässt, und die Stromversorgung wird automatisch unterbrochen. Wenn die Temperatur niedriger als die ausgewählte Temperatur ist, erholt sich das Bimetall und die beiden Kontakte schließen sich. Nach dem Einschalten des Stromkreises steigt die Temperatur nach dem Einschalten der Stromversorgung wieder an und schaltet sich dann wieder aus, wenn die ausgewählte Temperatur erreicht ist, so dass die Temperatur des Bügeleisens in einem bestimmten Bereich gehalten werden kann. Durch Einstellen der ausgewählten Temperatur der Schraube ist die ausgewählte Temperatur umso höher, je niedriger die Schraube ist, je niedriger der statische Kontakt ist.
Warum biegen sich Bimetalle beim Erhitzen?
Dies liegt daran, dass zwei verschiedene Metallstücke fest miteinander verbunden sind. Wenn es Raumtemperatur hat, ist es gerade. Wenn es dann durch den Temperaturanstieg erwärmt wird, wird das Bimetall aufgrund des Unterschieds im Wärmeausdehnungsgrad der beiden Metalle allmählich zur Seite mit geringerer Wärmeausdehnung gebogen, wie in Fig. 1 (b) gezeigt. Wenn die Temperatur abnimmt, kehrt sie allmählich in ihren ursprünglichen Zustand zurück.
Elektrischer Reiskocher ist ein häufig verwendeter Kocher, er kann Reis kochen, aber auch Wärmeschutz, den gesamten Automatisierungsprozess, einfach zu bedienen. Das Temperaturregelungsschaltbild des Reiskochers ist in Abb. 2 dargestellt.
Im Reiskocher befinden sich ein Temperaturbegrenzungsschalter S1 aus magnetischem Stahl und ein Bimetall-Wärmeschutzschalter S2. Wenn der Garvorgang beginnt, drücken Sie den Schalter S1, der Stromkreis wird eingeschaltet und der Heizdraht wird zum Kochen mit Strom versorgt. Wenn sich Wasser im Topf befindet, überschreitet die Temperatur des Reiskochers 100 ° C nicht. Nach dem Kochen des Reises trocknet das Wasser und die Temperatur des Reiskochers überschreitet 100 ° C. Wenn die Temperatur auf 103 ° C steigt, wird der Temperaturgrenzschalter S1 automatisch getrennt und der Stromkreis ausgeschaltet auf den Zweck der automatischen Temperaturregelung erreichen. Zu diesem Zeitpunkt ist die Temperatur hoch und S2 ist ausgeschaltet. Wenn die Temperatur auf 60 ° C abfällt, wird S2 eingeschaltet; Beim Erhitzen auf 80 ° C wird S2 wieder ausgeschaltet. Durch das Absenken von S2 bleibt die Temperatur im Topf zwischen 60 und 80 ° C.
Warum wird der Temperaturendschalter für magnetischen Stahl bei 103 ° C automatisch abgeschaltet?
Es kann unter Bezugnahme auf das Arbeitsdiagramm der magnetischen Stahltemperatur Begrenzende Komponente in Fig verstehen. 2 (b).
Wenn die Taste gedrückt wird, berührt der bewegliche Kontakt den stationären Kontakt und wird erregt. Gleichzeitig berührt der Permanentmagnet den temperaturempfindlichen Weichmagneten und der Weichmagnet wird magnetisiert, um den Permanentmagneten zu absorbieren. Zu diesem Zeitpunkt muss die Hand die Taste nicht drücken, und der Stromkreis ist noch verbunden. Der temperaturempfindliche Weichmagnet hat eine einzigartige Eigenschaft. Wenn die Temperatur 103 ° C erreicht, verschwinden die magnetischen Eigenschaften und der Permanentmagnet kann nicht angezogen werden. Wenn daher die Bodentemperatur 103 ° C erreicht, fällt der Permanentmagnet aufgrund der Schwerkraft ab, und der sich bewegende Kontakt verlässt den statischen Kontakt, um die Stromversorgung zu trennen, wodurch ein Schutz erreicht wird.
