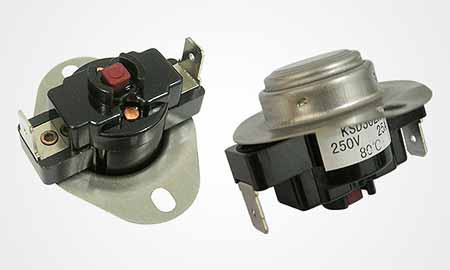

Requisitos de prueba de fábrica del interruptor de control de temperatura
1. Requisitos técnicos
1.1 condiciones de trabajo normales y requisitos de instalación
A menos que se acuerde lo contrario, el interruptor de control de temperatura debe funcionar normalmente en las condiciones especificadas a continuación.
1.1.1 Nivel de contaminación
Interruptor de control de temperatura alrededor del nivel de contaminación ambiental de acuerdo con GB / T14048.1 en los dos.
1.1.2 Categoría de instalación
Categoría de instalación del interruptor de control de temperatura según GB / T14048.1 en la clase Ⅱ.
1.1.3 Condiciones de instalación
El interruptor de control de temperatura debe estar lo más cerca posible del objeto protegido, para garantizar un buen acoplamiento térmico.
1.2 Requisitos estructurales
1.2.1 Los cables del interruptor de control de temperatura deben poder garantizar un buen contacto eléctrico y la capacidad de carga de corriente correspondiente.
1.2.2 los cables del interruptor de control de temperatura deben ser capaces de soportar una tensión estática axial de 20 N, que duró 1 minuto.
1.3 Requisitos materiales
1.3.1 las partes vivas del interruptor de control de temperatura deben ser resistentes a la corrosión o al tratamiento resistente a la corrosión de Cu, Fe, Ag y aleaciones y otros metales.
1.3.2 el material de aislamiento del interruptor de control de temperatura debe ser capaz de soportar 850 ℃ ± 10 top de la parte superior del cable incandescente de la prueba de temperatura de prueba, Duración 30s ± 1s.
1.3.3 las partes metálicas del interruptor de control de temperatura no deben tener grietas ni recubrir el fenómeno, las piezas de plástico no deben tener burbujas, grietas, fuera del bloque, sin signos evidentes y rasguños, etc.
1.4 requisitos de rendimiento
1.4.1 Temperatura de rotura nominal
Temperatura de ruptura nominal del interruptor de control de temperatura, consulte el "código de número de producto". Como los clientes tienen requisitos especiales, se puede establecer una nueva temperatura de ruptura nominal.
1.4.2 Temperatura de reinicio nominal
La temperatura de restablecimiento nominal del interruptor de control de temperatura se muestra en el "Código del producto". Como los clientes tienen requisitos especiales, se puede establecer una nueva temperatura de restablecimiento nominal.
B. La resistencia de aislamiento de los cables del interruptor de control de temperatura y la superficie de aislamiento del gabinete no debe ser inferior a 5MΩ.
1.4.7 Resistencia eléctrica
El voltaje de prueba de onda sinusoidal básica (rms) a una frecuencia de 50 Hz se aplica entre las siguientes partes del interruptor de control de temperatura. La última vez, 1 minuto no debe ser un fenómeno de destello y ruptura.
A. En el estado de ruptura térmica de contacto, entre dos líneas de plomo: 500V
B. En el caso de contacto normalmente cerrado, entre el cable y el aislamiento de la carcasa: 1500V
1.4.8 Durabilidad
Interruptor de control de temperatura en el voltaje de CA 220V, 50Hz, factor de potencia COSΦ 0.75 ~ 0.8 condiciones, Pase la prueba de corriente nominal 4000 veces, debe cumplir:
A. Los cambios de temperatura de acción no exceden el valor inicial de ± 5 ℃ o ± 5%, los dos eligen el más grande.
B. No ocurre contacto de soldadura.
Continúe probando 4000 veces, interruptor de control de temperatura en el desempeño del desempeño sin daño permanente.
1.4.9 Limitar el rendimiento de cortocircuito
El interruptor de control de temperatura debe poder pasar la corriente de cortocircuito especificada en la Tabla 1, sin causar quemaduras.
tabla 1
1.4.10 rendimiento en mojado y calor
De acuerdo con GB2423.3 en el grado áspero de la prueba de calor y humedad en 2d, después de la prueba de resistencia de aislamiento del interruptor de control de temperatura de no menos de 1.5MΩ, y puede soportar la prueba de resistencia eléctrica 1.4.7, el voltaje de prueba cayó al 80% del original .
1.4.11 rendimiento a alta temperatura
Interruptor de control de temperatura a 150 ℃ de temperatura ambiente para mantener 96 h. Después de la prueba, la temperatura de acción no cambia el valor inicial de ± 5 ℃ o ± 5%. Los dos eligen un valor mayor.
1.4.12 rendimiento a baja temperatura
Interruptor de control de temperatura a -40 ℃ de temperatura para mantener 16 h, sin daños y las características de funcionamiento no producen cambios permanentes.
1.4.13 Rendimiento de vibración
El interruptor de control de temperatura debe ser capaz de soportar una frecuencia de vibración de 50 Hz, una amplitud de 0,35 mm, que duró 90 minutos en la prueba de frecuencia fija. Después del ensayo, la temperatura de ruptura nominal deberá cumplir con las disposiciones de 1.4.1.
2. Método de prueba
2.1 Condiciones de prueba
A menos que se especifique lo contrario, el ensayo se llevará a cabo en las siguientes condiciones:
A. Temperatura ambiente 10 ℃ ~ 40 ℃, pruebe que la temperatura del aire ambiente no debe exceder 10 ℃;
B. Equipo de prueba, la precisión de la prueba de fábrica no menos de 1.0, prueba de tipo no menos de 0.5;
C. Requisitos de humedad: temperatura 15 ℃ ~ 35 ℃, humedad relativa de 45% a 75%.
D. La prueba del tipo de resolución del instrumento de medición de temperatura es 0.2 ℃, la inspección de fábrica es 0.5 ℃.
Donde las condiciones y métodos de prueba utilizados en la prueba no se abordaron, de acuerdo con los requisitos de la prueba GB / T14048.1, GB14531.1 y GB / T14048.1.
1.1 condiciones de trabajo normales y requisitos de instalación
A menos que se acuerde lo contrario, el interruptor de control de temperatura debe funcionar normalmente en las condiciones especificadas a continuación.
1.1.1 Nivel de contaminación
Interruptor de control de temperatura alrededor del nivel de contaminación ambiental de acuerdo con GB / T14048.1 en los dos.
1.1.2 Categoría de instalación
Categoría de instalación del interruptor de control de temperatura según GB / T14048.1 en la clase Ⅱ.
1.1.3 Condiciones de instalación
El interruptor de control de temperatura debe estar lo más cerca posible del objeto protegido, para garantizar un buen acoplamiento térmico.
1.2 Requisitos estructurales
1.2.1 Los cables del interruptor de control de temperatura deben poder garantizar un buen contacto eléctrico y la capacidad de carga de corriente correspondiente.
1.2.2 los cables del interruptor de control de temperatura deben ser capaces de soportar una tensión estática axial de 20 N, que duró 1 minuto.
1.3 Requisitos materiales
1.3.1 las partes vivas del interruptor de control de temperatura deben ser resistentes a la corrosión o al tratamiento resistente a la corrosión de Cu, Fe, Ag y aleaciones y otros metales.
1.3.2 el material de aislamiento del interruptor de control de temperatura debe ser capaz de soportar 850 ℃ ± 10 top de la parte superior del cable incandescente de la prueba de temperatura de prueba, Duración 30s ± 1s.
1.3.3 las partes metálicas del interruptor de control de temperatura no deben tener grietas ni recubrir el fenómeno, las piezas de plástico no deben tener burbujas, grietas, fuera del bloque, sin signos evidentes y rasguños, etc.
1.4 requisitos de rendimiento
1.4.1 Temperatura de rotura nominal
Temperatura de ruptura nominal del interruptor de control de temperatura, consulte el "código de número de producto". Como los clientes tienen requisitos especiales, se puede establecer una nueva temperatura de ruptura nominal.
1.4.2 Temperatura de reinicio nominal
La temperatura de restablecimiento nominal del interruptor de control de temperatura se muestra en el "Código del producto". Como los clientes tienen requisitos especiales, se puede establecer una nueva temperatura de restablecimiento nominal.
1.4.3 Corriente crítica de disparo
Interruptor de control de temperatura en diferente temperatura ambiente de la corriente crítica de disparo, ver Figura 2, La tolerancia de corriente es del 20%.
1.4.4 Corriente nominal de disparo
En el entorno de 25 through a través del valor de la corriente de disparo nominal, el interruptor de control de temperatura debe estar dentro de la acción de tiempo especificada. La tolerancia del tiempo de funcionamiento es de ± 30%.
Nota: 1.4.3, 1.4.4 solo se aplica a los clientes en la selección de referencia.
1.4.5 resistencia de contacto
Contacto en estado cerrado, el interruptor de control de temperatura entre los dos contactos no debe ser mayor que 50mΩ de resistencia de contacto.
* Valor de resistencia de contacto de contacto = Valor medido del lado medido - Valor de resistencia del cable - Valor de resistencia bimetálica
1.4.6 resistencia de aislamiento
A. Contacto en el estado de ruptura térmica, el interruptor de control de temperatura entre los dos cables de la resistencia de aislamiento no debe ser inferior a 2MΩ.
Interruptor de control de temperatura en diferente temperatura ambiente de la corriente crítica de disparo, ver Figura 2, La tolerancia de corriente es del 20%.
1.4.4 Corriente nominal de disparo
En el entorno de 25 through a través del valor de la corriente de disparo nominal, el interruptor de control de temperatura debe estar dentro de la acción de tiempo especificada. La tolerancia del tiempo de funcionamiento es de ± 30%.
Nota: 1.4.3, 1.4.4 solo se aplica a los clientes en la selección de referencia.
1.4.5 resistencia de contacto
Contacto en estado cerrado, el interruptor de control de temperatura entre los dos contactos no debe ser mayor que 50mΩ de resistencia de contacto.
* Valor de resistencia de contacto de contacto = Valor medido del lado medido - Valor de resistencia del cable - Valor de resistencia bimetálica
1.4.6 resistencia de aislamiento
A. Contacto en el estado de ruptura térmica, el interruptor de control de temperatura entre los dos cables de la resistencia de aislamiento no debe ser inferior a 2MΩ.
1.4.7 Resistencia eléctrica
El voltaje de prueba de onda sinusoidal básica (rms) a una frecuencia de 50 Hz se aplica entre las siguientes partes del interruptor de control de temperatura. La última vez, 1 minuto no debe ser un fenómeno de destello y ruptura.
A. En el estado de ruptura térmica de contacto, entre dos líneas de plomo: 500V
B. En el caso de contacto normalmente cerrado, entre el cable y el aislamiento de la carcasa: 1500V
1.4.8 Durabilidad
Interruptor de control de temperatura en el voltaje de CA 220V, 50Hz, factor de potencia COSΦ 0.75 ~ 0.8 condiciones, Pase la prueba de corriente nominal 4000 veces, debe cumplir:
A. Los cambios de temperatura de acción no exceden el valor inicial de ± 5 ℃ o ± 5%, los dos eligen el más grande.
B. No ocurre contacto de soldadura.
Continúe probando 4000 veces, interruptor de control de temperatura en el desempeño del desempeño sin daño permanente.
1.4.9 Limitar el rendimiento de cortocircuito
El interruptor de control de temperatura debe poder pasar la corriente de cortocircuito especificada en la Tabla 1, sin causar quemaduras.
tabla 1
| Potencia nominal del motor (KW) | Tensión nominal del interruptor de control de temperatura (V) | Corriente esperada (A) |
| ≤0.4 | ≤250 | 200 |
| ＞0.4~0.8 | 1000 | |
| ＞0.8~2.2 | 2000 |
1.4.10 rendimiento en mojado y calor
De acuerdo con GB2423.3 en el grado áspero de la prueba de calor y humedad en 2d, después de la prueba de resistencia de aislamiento del interruptor de control de temperatura de no menos de 1.5MΩ, y puede soportar la prueba de resistencia eléctrica 1.4.7, el voltaje de prueba cayó al 80% del original .
1.4.11 rendimiento a alta temperatura
Interruptor de control de temperatura a 150 ℃ de temperatura ambiente para mantener 96 h. Después de la prueba, la temperatura de acción no cambia el valor inicial de ± 5 ℃ o ± 5%. Los dos eligen un valor mayor.
1.4.12 rendimiento a baja temperatura
Interruptor de control de temperatura a -40 ℃ de temperatura para mantener 16 h, sin daños y las características de funcionamiento no producen cambios permanentes.
1.4.13 Rendimiento de vibración
El interruptor de control de temperatura debe ser capaz de soportar una frecuencia de vibración de 50 Hz, una amplitud de 0,35 mm, que duró 90 minutos en la prueba de frecuencia fija. Después del ensayo, la temperatura de ruptura nominal deberá cumplir con las disposiciones de 1.4.1.
2. Método de prueba
2.1 Condiciones de prueba
A menos que se especifique lo contrario, el ensayo se llevará a cabo en las siguientes condiciones:
A. Temperatura ambiente 10 ℃ ~ 40 ℃, pruebe que la temperatura del aire ambiente no debe exceder 10 ℃;
B. Equipo de prueba, la precisión de la prueba de fábrica no menos de 1.0, prueba de tipo no menos de 0.5;
C. Requisitos de humedad: temperatura 15 ℃ ~ 35 ℃, humedad relativa de 45% a 75%.
D. La prueba del tipo de resolución del instrumento de medición de temperatura es 0.2 ℃, la inspección de fábrica es 0.5 ℃.
Donde las condiciones y métodos de prueba utilizados en la prueba no se abordaron, de acuerdo con los requisitos de la prueba GB / T14048.1, GB14531.1 y GB / T14048.1.
