Quadratischer Temperature Steuerschalter KSD9700 Serie Thermostats
Temperaturregler Quadratischer Wärmeschutz, weit verbreitet in Industrie-, Haushaltsgeräten, elektrischen und elektrischen Geräten, Um Überstrom und Überhitzungsschutz von elektronischen Schutzkomponenten zu verhindern. Verstärkte Schale (PBT-Metallgehäuse, Kunststoffgehäuse) für den Motoreinbau, Kann einem Druck von 3, 5 MPa Kunststoffformprozess standhalten. Produktleistung gemäß IEC34-11, GB13232, GB / T13002 und anderen Standards. Wie zum Beispiel: KSD9700 Temperatursteuerschalter, BW9700 Temperaturschalter, TB02, KW Wärmeschutz, und so sind Temperatursteuerschalter 9700-Serie.

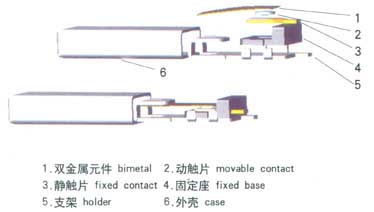

Struktur- und Schutzprinzip (Konfiguration & Prinzipien)
Thermostat 9700 Series Thermal Protector ist ein wärmeleitendes Metallgehäuse aus vernickeltem SPCC, Kunststoffgehäuse PBT. Ein Bimetallelement mit einem Kontakt aus Silberlegierung,
Leitfähige Unterstützung, fester Sitz der Isolierung, beweglicher Kontakt, statischer Kontakt, Epoxy-Dichtmittel sowie Drähte und andere Komponenten. Strom durch die Impedanz des Bimetallelements. Wenn die Temperatur des Heizelements auf den eingestellten Temperaturwert ansteigt. Das Bimetallelement bewegt sich schnell. Öffnen Sie den Kontakt und unterbrechen Sie den Stromkreis. Nach Jahren der Forschung und Entwicklung, Temperaturregler der Serie 9700, um die Anforderungen des Heizgeräts zu erfüllen, Produkte zur Miniaturisierung, Hochstromentwicklung. Aktuelle häufig verwendete Produktgröße, Strom hat die folgenden Standards:
Produktgröße entspricht unterschiedlichem Strom: (L * B * H)
(Mindestgröße 15 * 5,4 * 2,4 3A / AC125V, 2A / AC250V)
(Herkömmliche Größe 20 * 7,6 * 4, 8A / AC125V, 5A / AC250V),
(TB10 Serie 18 * 7,9 * 3,5, 12A / AC125V, 10A / AC250V)
(Hochstrom TB25 Serie 22 * 9 * 4, 30A / AC24V, 25A / AC250V)
(Großstrom TB50 Serie 25 * 10,6 * 5,2, 60A / AC24V, 50A / AC250V)
Verfügbare Temperatur: 30 ℃ ~ 160 ℃ bis 5 ℃ für einen Temperaturbereich
Temperaturbereich zurücksetzen: weniger als die Nennbruchtemperatur (20 ℃ ± 10 ℃)
Sichere Arbeitstemperatur,
Beweglicher Kontakt und statisches Kontaktstück wieder an Elektrizität angeschlossen,
Stellen Sie den normalen Arbeitszustand wieder her.
Konfiguration des Temperaturschalters der KSD9700-Serie (Paketkonfiguration)
Temperaturgesteuerter Schalter KSD9700 Serie Achtung
1, die Verwendung einer Installation vom Typ Kontakttemperatur. Die Metallabdeckung sollte sich nahe an der Montagefläche des gesteuerten Geräts befinden. Um sicherzustellen, dass der Temperatureffekt in die Oberflächentemperatur von thermischem Kieselgel oder einer anderen ähnlichen Leistung des Mediums aufgetragen wird.
2 kann die Installation nicht gequetscht werden, wenn sich die Schale löst oder verformt, um die Leistung nicht zu beeinträchtigen.
3, kann die Flüssigkeit nicht in den Temperaturregler intern lassen, soll die Hülle nicht reißen lassen, die Form des externen Anschlusses nicht ändern.
Hinweis: Die Rücksetztemperatur beträgt 2/3 der Standardbetriebstemperatur mit einer Toleranz von ± 15 ° C oder vom Benutzer.
4, Temperaturregler KSD9700 Serie Lebensdauer
Produkte mit Nennspannung, Strom und Leistungsfaktor von 0,7 Bedingungen (Im Wechselstromkreis wird der Cosinus der Phasendifferenz (Φ) zwischen Spannung und Strom als Leistungsfaktor bezeichnet, der durch das Symbol cosφ. Numerisch als Leistung bezeichnet wird Faktor ist das Verhältnis der Wirkleistung zur Scheinleistung, cosφ = P / S) Externe Wärmequelle, damit sie sich 6000 Mal bewegt. Sollte die folgenden Bedingungen erfüllen:
A. Trennen Sie die Temperaturänderung sollte innerhalb des Anfangswertes von +5 ℃ liegen;
B. Der Kontaktwiderstand sollte weniger als 100 mΩ betragen.
Fahren Sie nach der Aktion mit 10.000 Tests fort.

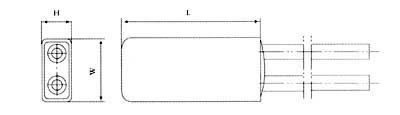

Temperaturschalter 9700 Serie Installation und Abmessungen (Konstruktionsdetail)
Kabel des Temperaturregelungsschalters der Serie 9700 (WireType)
Draht für AWG20 #, 22 #, 24 # Silikondraht und Elektronenbestrahlungsleitung, Besondere Anforderungen können angepasst werden.

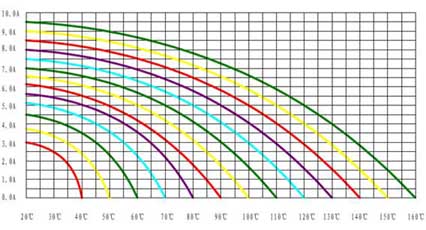

Temperaturregelschalter A-C-Kurve der Serie 9700 (A-C-Kurve)
Kritische Auslösestrom- / Umgebungstemperaturkurve (Wählen Sie die Schutztemperatur aus, um den aktuellen Effekt zu berücksichtigen.)
Temperaturregler 9700 Serie Häufig verwendete Zertifizierung: CB / PSE / TÜV / CE / UL / VDE / CQC / SGS
Der Temperaturregler der Serie 9700 wird häufig verwendet in: Trinkbrunnen, Warmwasserbereiter, Sandwiches Toaster, Geschirrspüler, Trockenmaschine, Desinfektionsschrank, Mikrowelle, elektrische Kaffeekanne, Elektroherd, Kühlschrank, Klimaanlage, Kunststoffmaschine, Büroausstattung, Autositzheizungen und andere Elektrogeräte.
Struktur- und Schutzprinzip (Konfiguration & Prinzipien)
Thermostat 9700 Series Thermal Protector ist ein wärmeleitendes Metallgehäuse aus vernickeltem SPCC, Kunststoffgehäuse PBT. Ein Bimetallelement mit einem Kontakt aus Silberlegierung,
Leitfähige Unterstützung, fester Sitz der Isolierung, beweglicher Kontakt, statischer Kontakt, Epoxy-Dichtmittel sowie Drähte und andere Komponenten. Strom durch die Impedanz des Bimetallelements. Wenn die Temperatur des Heizelements auf den eingestellten Temperaturwert ansteigt. Das Bimetallelement bewegt sich schnell. Öffnen Sie den Kontakt und unterbrechen Sie den Stromkreis. Nach Jahren der Forschung und Entwicklung, Temperaturregler der Serie 9700, um die Anforderungen des Heizgeräts zu erfüllen, Produkte zur Miniaturisierung, Hochstromentwicklung. Aktuelle häufig verwendete Produktgröße, Strom hat die folgenden Standards:
Produktgröße entspricht unterschiedlichem Strom: (L * B * H)
(Mindestgröße 15 * 5,4 * 2,4 3A / AC125V, 2A / AC250V)
(Herkömmliche Größe 20 * 7,6 * 4, 8A / AC125V, 5A / AC250V),
(TB10 Serie 18 * 7,9 * 3,5, 12A / AC125V, 10A / AC250V)
(Hochstrom TB25 Serie 22 * 9 * 4, 30A / AC24V, 25A / AC250V)
(Großstrom TB50 Serie 25 * 10,6 * 5,2, 60A / AC24V, 50A / AC250V)
Verfügbare Temperatur: 30 ℃ ~ 160 ℃ bis 5 ℃ für einen Temperaturbereich
Temperaturbereich zurücksetzen: weniger als die Nennbruchtemperatur (20 ℃ ± 10 ℃)
Sichere Arbeitstemperatur,
Beweglicher Kontakt und statisches Kontaktstück wieder an Elektrizität angeschlossen,
Stellen Sie den normalen Arbeitszustand wieder her.
Konfiguration des Temperaturschalters der KSD9700-Serie (Paketkonfiguration)
Temperaturgesteuerter Schalter KSD9700 Serie Achtung
1, die Verwendung einer Installation vom Typ Kontakttemperatur. Die Metallabdeckung sollte sich nahe an der Montagefläche des gesteuerten Geräts befinden. Um sicherzustellen, dass der Temperatureffekt in die Oberflächentemperatur von thermischem Kieselgel oder einer anderen ähnlichen Leistung des Mediums aufgetragen wird.
2 kann die Installation nicht gequetscht werden, wenn sich die Schale löst oder verformt, um die Leistung nicht zu beeinträchtigen.
3, kann die Flüssigkeit nicht in den Temperaturregler intern lassen, soll die Hülle nicht reißen lassen, die Form des externen Anschlusses nicht ändern.
4 ist das Produkt nicht größer als der Nennstrom des Schaltkreises in dem Produkt verwendet, sollte den Kupferkernabschnitt für 0,5-1 mm2 Drahtverbindung wählen; Nicht mehr als 10 A Strom in der Schaltung verwendet, sollte Kupferleiterquerschnitt 0,75-1,5 mm2 Drahtverbindung gewählt werden.
5, das Produkt sollte weniger als 90% relative Luftfeuchtigkeit, Umgebungstemperatur unter 40 ° C Belüftung, sauberes, trockenes, nicht korrosives Gasspeicherlager haben.
Temperaturregelschalter Nennbetriebstemperaturtabelle der Serie KSD9700 (gemäß Tabelle offene Temperatur)
5, das Produkt sollte weniger als 90% relative Luftfeuchtigkeit, Umgebungstemperatur unter 40 ° C Belüftung, sauberes, trockenes, nicht korrosives Gasspeicherlager haben.
Temperaturregelschalter Nennbetriebstemperaturtabelle der Serie KSD9700 (gemäß Tabelle offene Temperatur)
| No. | Betriebstemperatur | Temperatur zurücksetzen | No. | Betriebstemperatur | Temperatur zurücksetzen |
| 30 | 30±3℃ | ≥20℃ | 95 | 95±5℃ | 70±15℃ |
| 35 | 35±3.5℃ | ≥25℃ | 100 | 100±5℃ | 70±15℃ |
| 40 | 40±4℃ | ≥30℃ | 105 | 105±5℃ | 75±15℃ |
| 45 | 45±4.5℃ | ≥33℃ | 110 | 110±5℃ | 75±15℃ |
| 50 | 50±5℃ | ≥35℃ | 115 | 115±5℃ | 80±15℃ |
| 55 | 55±5℃ | 42±6℃ | 120 | 120±5℃ | 85±15℃ |
| 60 | 605℃ | 45±8℃ | 125 | 125±5℃ | 85±15℃ |
| 65 | 65±5℃ | 48±10℃ | 130 | 130±5℃ | 90±15℃ |
| 70 | 70±5℃ | 50±12℃ | 135 | 135±5℃ | 95±15℃ |
| 75 | 75±5℃ | 53±14℃ | 140 | 140±5℃ | 100±15℃ |
| 80 | 80±5℃ | 55±15℃ | 145 | 145±5℃ | 100±15℃ |
| 85 | 85±5℃ | 60±15℃ | 150 | 150±5℃ | 105±15℃ |
| 90 | 90±5℃ | 65±15℃ | 155 | 155±5℃ | 110±15℃ |
Hinweis: Die Rücksetztemperatur beträgt 2/3 der Standardbetriebstemperatur mit einer Toleranz von ± 15 ° C oder vom Benutzer.
4, Temperaturregler KSD9700 Serie Lebensdauer
Produkte mit Nennspannung, Strom und Leistungsfaktor von 0,7 Bedingungen (Im Wechselstromkreis wird der Cosinus der Phasendifferenz (Φ) zwischen Spannung und Strom als Leistungsfaktor bezeichnet, der durch das Symbol cosφ. Numerisch als Leistung bezeichnet wird Faktor ist das Verhältnis der Wirkleistung zur Scheinleistung, cosφ = P / S) Externe Wärmequelle, damit sie sich 6000 Mal bewegt. Sollte die folgenden Bedingungen erfüllen:
A. Trennen Sie die Temperaturänderung sollte innerhalb des Anfangswertes von +5 ℃ liegen;
B. Der Kontaktwiderstand sollte weniger als 100 mΩ betragen.
Fahren Sie nach der Aktion mit 10.000 Tests fort.
Temperaturschalter 9700 Serie Installation und Abmessungen (Konstruktionsdetail)
Kabel des Temperaturregelungsschalters der Serie 9700 (WireType)
Draht für AWG20 #, 22 #, 24 # Silikondraht und Elektronenbestrahlungsleitung, Besondere Anforderungen können angepasst werden.
Temperaturregelschalter A-C-Kurve der Serie 9700 (A-C-Kurve)
Kritische Auslösestrom- / Umgebungstemperaturkurve (Wählen Sie die Schutztemperatur aus, um den aktuellen Effekt zu berücksichtigen.)
Temperaturregler 9700 Serie Häufig verwendete Zertifizierung: CB / PSE / TÜV / CE / UL / VDE / CQC / SGS
Der Temperaturregler der Serie 9700 wird häufig verwendet in: Trinkbrunnen, Warmwasserbereiter, Sandwiches Toaster, Geschirrspüler, Trockenmaschine, Desinfektionsschrank, Mikrowelle, elektrische Kaffeekanne, Elektroherd, Kühlschrank, Klimaanlage, Kunststoffmaschine, Büroausstattung, Autositzheizungen und andere Elektrogeräte.
