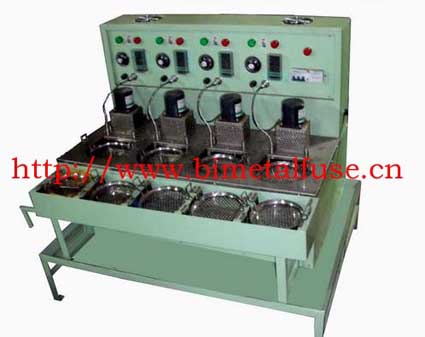

Parameter Standard der Temperaturregelung Schalter-Erkennung Ausrüstung
Die Detektionsausrüstung für Temperaturschalter besteht aus fünf Teilen: Heizsystem, Luftkühlsystem, Lastsystem, Anzeigesystem für Detektionskontrolle, Alarmsystem.
1, die Lastsystem-Einstellungen:
Prüfspannung: 0-400VAC einstellbar;
Elektrische Last: 1 ~ 60A einstellbar;
Anzahl der eingestellten Testbereiche: 1000-99999;
Einstellbereich für die Heiztemperatur: -40 ° C bis 500 ° C;
Kühlluftdruck: 0 ~ 1 MPa;
Station: 10; kommt mit Widerstandslastplattform und kann eine externe Lastplattform sein; kann die Anzahl der Tests voreingestellt werden, Zyklus; Mit Testmusterfehler automatische Erkennung und Fehleralarmfunktion; Und zeigt die Anzahl der Versuche.
2, Einstellungen des Luftstromsystems:
Der Temperaturregelschalter befindet sich zur Prüfung im Ofen. Der Luftdurchsatz des Prüfgeräts darf 200 m / min nicht unterschreiten. Die Innentemperatur des Prüfgeräts wird gleichmäßig gehalten. (Der beste Weg für den Boden des Ofens, um Kupfer und ein elektrisches Heizrohr zu installieren. Erhitzen des oberen Endes des Heizrohrventilators. Starten Sie den Ofen, um gleichzeitig mit dem Heizen zu beginnen. Öffnen Sie das Strahlsystem, um sicherzustellen, dass die Temperatur des Temperaturfelds gleichmäßig ist );
3, Einstellungen des Temperaturmesssystems:
Temperatursensor Temperatursensor so nah wie möglich am Temperaturschalter und parallel zum Lüfter. (Der beste Weg für den Temperatursensor-Temperatursensor, der an die Temperatursensorsonde gebunden ist. Halten Sie den Temperatursensor gemessen und den Temperaturregelungsschalter tatsächlich konstant.) Mit der Anzeigelampe oder anderen Mitteln zur Anzeige des Ein-Aus-Zustands überschreitet die Temperatur über den Temperaturregler 0,01A nicht.
Erhöhen Sie die Lufttemperatur im Test. Die Temperaturänderungsrate, wenn die Lufttemperatur unter der Nennunterbrechungstemperatur 10K liegt, überschreitet 0,5 K / min nicht, bis der Temperaturregler umschaltet.
Lufttemperatur reduzieren. Die Temperaturänderungsrate, wenn die Temperatur etwa 10 K über der Obergrenze der Rücksetztemperatur liegt, beträgt nicht mehr als 0,5 K / min. Bis der Temperaturregler zurückgesetzt wird. Schließen Sie die Schleife wieder an (Da der Temperaturregler und die Temperaturrate des Temperatursensors nicht identisch sind, führt eine zu hohe Temperatur oder Abkühlrate zu ungenauen Testdaten.)
Produkte im Test, Temperatursensor zusätzlich zum Temperatursensor außerhalb der Sonde ohne andere Objekte, Aufgrund anderer Objekte der endothermen, leicht zu Temperaturregelschalter Temperaturhysterese führen.
4, Einstellungen des Kühlsystems:
Wenn die Testausrüstung abkühlt, strömt Umgebungsluft durch die Pumpe in einen Hochdruckluftstrom durch die auf die Heizplatte aufgebrachte 1-10-Düse, so dass die Heizplatte schnell abkühlt. Dadurch wird die Temperatur des Temperatursensors gesenkt. Der Thermostat wird zurückgesetzt.
In 1 ändert sich die Abkühlrate mit der Größe des Luftstromdrucks. Der Kühlluftdruck im Bereich von 0 bis 1 MPa ist stufenlos einstellbar, um eine Ein-Aus-Zeitsteuerung zu erreichen.
2, die Kühlung gemäß dem gemessenen Temperaturregelungsschalter die Größe der empfindlichen Komponenten, kann flexibel sein, um 1-10 Düsen zu wählen, um Temperaturregelungsschalter auf die empfindlichen Komponenten um den heißen Kupferblock anzuwenden. Um temperaturempfindliche Komponenten um die Oberfläche des heißen Kupferblocks lokale Kühlung zu erreichen, ohne dass die Temperatur des gesamten Temperaturreglers heruntergeschaltet wird, ist die einstellbare Geschwindigkeit der Bruchgeschwindigkeit groß;
