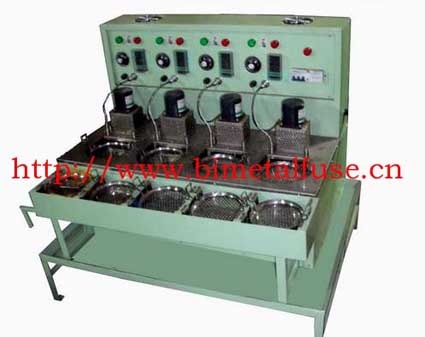

Parámetro estándar del equipo de detección de interruptor de control de temperatura
El equipo de detección del interruptor de control de temperatura consta de cinco partes: sistema de calefacción, sistema de enfriamiento de aire, sistema de carga, sistema de visualización de control de detección, sistema de alarma.
1, la configuración del sistema de carga:
Tensión de prueba: 0-400 VCA ajustable;
Carga eléctrica: 1 ~ 60A ajustable;
Rango de número de pruebas establecidas: 1000-99999;
Rango de ajuste de temperatura de calentamiento: -40 ℃ a 500 ℃;
Presión de aire de enfriamiento: 0 ~ 1MPa;
Estación: 10; viene con plataforma de carga de resistencia, y puede ser una plataforma de carga externa; Se puede preestablecer el número de pruebas, ciclo; Con prueba de falla de muestra, detección automática y función de alarma de falla; Y muestra el número de pruebas.
2, configuración del sistema de flujo de aire:
El interruptor de control de temperatura colocado en el horno para la prueba. El caudal de aire del equipo de prueba no debe ser inferior a 200 m / min. La temperatura interna del equipo se mantiene uniforme. (La mejor manera para que la parte inferior del horno instale cobre más un tubo de calentamiento eléctrico. Calentando el extremo superior del ventilador del tubo de calentamiento, encienda el horno para comenzar a calentar al mismo tiempo, abra el sistema de chorro para garantizar que la temperatura del campo de temperatura sea uniforme );
3, configuración del sistema de medición de temperatura:
Sensor de temperatura sensor de temperatura lo más cerca posible del interruptor de control de temperatura, y paralelo al ventilador. (La mejor manera para el sensor de temperatura del interruptor de control de temperatura conectado a la sonda del sensor de temperatura, mantenga el sensor de temperatura medido y el interruptor de control de temperatura realmente pasa / apaga la temperatura de manera consistente). Con la luz indicadora u otro medio para indicar el estado de encendido y apagado, la temperatura a través del interruptor de control de temperatura no excede 0.01A.
Aumente la temperatura del aire en la prueba, la tasa de cambio de temperatura cuando la temperatura del aire es inferior a la temperatura límite de ruptura nominal, la temperatura límite inferior a 10K no supera los 0.5K / min, hasta que el interruptor de control de temperatura actúe.
Reduzca la temperatura del aire. La tasa de cambio de temperatura cuando la temperatura es aproximadamente 10K más alta que el límite superior de la temperatura de reinicio no es más de 0.5K / min, hasta que se reinicie el interruptor de control de temperatura. Vuelva a conectar el circuito (debido a que el interruptor de control de temperatura y la velocidad de temperatura del sensor de temperatura no son iguales, la temperatura excesiva o la velocidad de enfriamiento conducirán a datos de prueba inexactos);
Productos en la prueba, sensor de temperatura además del sensor de temperatura fuera de la sonda sin ningún otro objeto, debido a otros objetos endotérmicos, conducen fácilmente a la histéresis de temperatura del interruptor de control de temperatura.
4, configuración del sistema de enfriamiento:
Cuando el equipo de prueba se enfría, el aire ambiental a través de la bomba pasa a un flujo de aire a alta presión a través de la boquilla 1-10 aplicada a la placa calefactora, de modo que la placa calefactora se enfría rápidamente. Al bajar la temperatura del sensor de temperatura, el termostato se reiniciará.
1, la velocidad de enfriamiento cambia con el tamaño de la presión del flujo de aire, la presión del aire de enfriamiento en el rango de 0-1MPa continuamente ajustable, para lograr el control del tiempo de encendido y apagado;
2, el enfriamiento de acuerdo con el interruptor de control de temperatura medido del tamaño de los componentes sensibles, puede ser flexible para elegir 1-10 boquillas para aplicar el interruptor de control de temperatura en los componentes sensibles alrededor del bloque de cobre caliente. Para lograr componentes sensibles a la temperatura alrededor de la superficie del bloque de cobre caliente, enfriamiento local, sin que la temperatura de todo el control de temperatura cambie, la velocidad ajustable de la velocidad de ruptura es grande;
