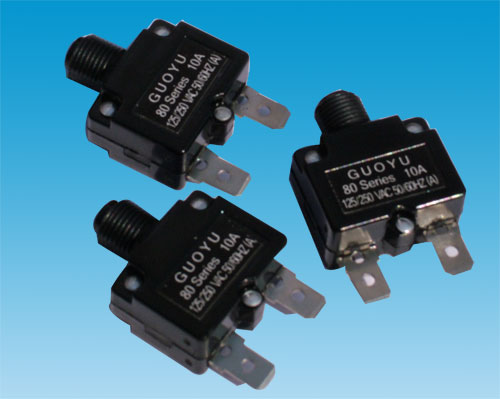

Motor des überhitzung schutzes und Schalter des Unterbrecher Schutzes
Funktionsprinzip und Klassifizierung des Schalter Schutzschalters. Der Schalter Schutzschalters des Verdichters Klimaanlage ist im Allgemeinen Bimetall-Schutz.
Der Kreislauf besteht aus einem Heizdraht, einem Bimetallblech und zwei statischen Kontakten, die im Kompressorkreis in Reihe geschaltet sind. Wenn der Strom im Stromkreis zu groß ist, wird der Heizdraht erwärmt und das schalenförmige Bimetall eingebrannt. Wenn sich das Bimetall erwärmt, wölbt es sich in die entgegengesetzte Richtung, wodurch die Kontakte unterbrochen werden. Wenn die Temperatur des Kompressorgehäuses oder des Motors zu hoch ist, verformt sich das Bimetall und biegt sich nach oben, selbst wenn der Arbeitsstrom normal ist und der Heizdraht wenig Wärme erzeugt, löst sich von den beiden statischen Kontakten und unterbricht den Stromkreis. Dieser Schutz kann automatisch zurückgesetzt werden und hat die doppelte Schutzfunktion von Überstrom und Über Temperaturanstieg.
Entsprechend verschiedene Installationsmethoden, kann es in zwei Typen unterteilt werden: externe und interne:
(1) Externer Schutz:
Es wird an der abgedichteten Klemme des Kompressorgehäuses installiert und schließt sich zum Deckel, um die Temperatur des Kompressorgehäuses zu erfassen. Da es einen Prozess der Leitung und Konvektion von der Erwärmung des Motors zur Erwärmung des Gehäuses und einen anderen Prozess von der Erwärmung des Gehäuses bis zur Wirkung des Schutzes gibt, sind die Genauigkeit und Zuverlässigkeit dieser Schutzmethode relativ schlecht. Aufgrund seiner einfachen Herstellung kann das gleiche Bimetall verwendet werden, um durch Einstellen der Schraubenhöhe unterschiedliche Schutzvorrichtungen herzustellen. Darüber hinaus ist es bequem zu installieren und zu warten und hat geringe Kosten, so dass es im Allgemeinen bei Haushaltsklimakompressoren mit geringem Stromverbrauch angewendet wird.
Da es jedoch im Kompressor installiert ist, muss es klein sein und sich an raue Umgebungen wie hohe Temperatur- und Druckänderungen im Kompressor anpassen können. Es stellt hohe Anforderungen an Design und Herstellung, und die Kosten sind um ein Vielfaches höher als beim externen Typ.
Vorsichtsmaßnahmen:
1) Unterschiedliche Kompressorüberlastschutzvorrichtungen haben unterschiedliche Schutzwirkungen auf den Kompressor. Der eingebaute Schutz ist empfindlicher als der externe Schutz und hat eine größere Schutzwirkung auf den Kompressor.
2) Wenn das Kältemittel nicht ausreicht, ist der Schutz des Kompressors durch den eingebauten Schutz oder den externen Schutz sehr eingeschränkt. Daher sollte der Schutz gegen Kältemittelmangel in der Klimaanlage hinzugefügt werden.
3) Der Überlastschutz kann nicht schützen, wenn zu viel Kältemittel vorhanden ist. Im System müssen Hochspannungsschutzmaßnahmen wie Hochspannungsschalter eingesetzt werden, um eine übermäßige Beschädigung des Kompressors durch Kältemittel zu vermeiden.
4) Der Überlastschutz kann bei hohem Kompressionsverhältnis nicht schützen. Zum Schutz des Kompressors müssen Niederdruck Schutzmaßnahmen vorgesehen werden.
Der Kreislauf besteht aus einem Heizdraht, einem Bimetallblech und zwei statischen Kontakten, die im Kompressorkreis in Reihe geschaltet sind. Wenn der Strom im Stromkreis zu groß ist, wird der Heizdraht erwärmt und das schalenförmige Bimetall eingebrannt. Wenn sich das Bimetall erwärmt, wölbt es sich in die entgegengesetzte Richtung, wodurch die Kontakte unterbrochen werden. Wenn die Temperatur des Kompressorgehäuses oder des Motors zu hoch ist, verformt sich das Bimetall und biegt sich nach oben, selbst wenn der Arbeitsstrom normal ist und der Heizdraht wenig Wärme erzeugt, löst sich von den beiden statischen Kontakten und unterbricht den Stromkreis. Dieser Schutz kann automatisch zurückgesetzt werden und hat die doppelte Schutzfunktion von Überstrom und Über Temperaturanstieg.
Entsprechend verschiedene Installationsmethoden, kann es in zwei Typen unterteilt werden: externe und interne:
(1) Externer Schutz:
Es wird an der abgedichteten Klemme des Kompressorgehäuses installiert und schließt sich zum Deckel, um die Temperatur des Kompressorgehäuses zu erfassen. Da es einen Prozess der Leitung und Konvektion von der Erwärmung des Motors zur Erwärmung des Gehäuses und einen anderen Prozess von der Erwärmung des Gehäuses bis zur Wirkung des Schutzes gibt, sind die Genauigkeit und Zuverlässigkeit dieser Schutzmethode relativ schlecht. Aufgrund seiner einfachen Herstellung kann das gleiche Bimetall verwendet werden, um durch Einstellen der Schraubenhöhe unterschiedliche Schutzvorrichtungen herzustellen. Darüber hinaus ist es bequem zu installieren und zu warten und hat geringe Kosten, so dass es im Allgemeinen bei Haushaltsklimakompressoren mit geringem Stromverbrauch angewendet wird.
(2) Eingebauter Schutz:
Das Binden ist in Bindungs- und Steckertyp unterteilt und besteht darin, den Schutz mit der Motorspule zu verbinden, die Temperaturänderung der Spule direkt zu erfassen. Die Reaktion ist schnell und genau. Der Steckertyp besteht darin, den Schutz an die abgedichtete Klemme anzuschließen und die Wärmeleitung des Kältemittels zu verwenden, um die abnormale Temperatur des Motors zu erfassen. Der Schutz ist genauer, wenn das Kältemittel nicht austritt. Sobald jedoch das Kältemittel austritt, ist die Schutzleistung schlecht.
Kurz gesagt, der eingebaute Schutz ist empfindlicher, genauer, zuverlässiger und für die Motortemperaturerfassung besser geeignet als der externe Typ (der allgemeine Klimakompressor kann verwendet werden).
Das Binden ist in Bindungs- und Steckertyp unterteilt und besteht darin, den Schutz mit der Motorspule zu verbinden, die Temperaturänderung der Spule direkt zu erfassen. Die Reaktion ist schnell und genau. Der Steckertyp besteht darin, den Schutz an die abgedichtete Klemme anzuschließen und die Wärmeleitung des Kältemittels zu verwenden, um die abnormale Temperatur des Motors zu erfassen. Der Schutz ist genauer, wenn das Kältemittel nicht austritt. Sobald jedoch das Kältemittel austritt, ist die Schutzleistung schlecht.
Kurz gesagt, der eingebaute Schutz ist empfindlicher, genauer, zuverlässiger und für die Motortemperaturerfassung besser geeignet als der externe Typ (der allgemeine Klimakompressor kann verwendet werden).
Da es jedoch im Kompressor installiert ist, muss es klein sein und sich an raue Umgebungen wie hohe Temperatur- und Druckänderungen im Kompressor anpassen können. Es stellt hohe Anforderungen an Design und Herstellung, und die Kosten sind um ein Vielfaches höher als beim externen Typ.
Vorsichtsmaßnahmen:
1) Unterschiedliche Kompressorüberlastschutzvorrichtungen haben unterschiedliche Schutzwirkungen auf den Kompressor. Der eingebaute Schutz ist empfindlicher als der externe Schutz und hat eine größere Schutzwirkung auf den Kompressor.
2) Wenn das Kältemittel nicht ausreicht, ist der Schutz des Kompressors durch den eingebauten Schutz oder den externen Schutz sehr eingeschränkt. Daher sollte der Schutz gegen Kältemittelmangel in der Klimaanlage hinzugefügt werden.
3) Der Überlastschutz kann nicht schützen, wenn zu viel Kältemittel vorhanden ist. Im System müssen Hochspannungsschutzmaßnahmen wie Hochspannungsschalter eingesetzt werden, um eine übermäßige Beschädigung des Kompressors durch Kältemittel zu vermeiden.
4) Der Überlastschutz kann bei hohem Kompressionsverhältnis nicht schützen. Zum Schutz des Kompressors müssen Niederdruck Schutzmaßnahmen vorgesehen werden.
