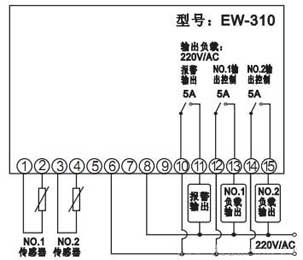

Método de cableado del circuito del controlador de temperatura
La conexión del termostato no es más que la conexión de los dos cables principales de entrada y salida. Mientras la fuente de alimentación sea normal, puede funcionar. Los termostatos complejos de alta gama tienen más funciones, principalmente para dar señales al instrumento y al registrador dos veces. O una señal de conmutación externa. Agarrar la funcionalidad del medidor se puede conectar fácilmente.
1. El termostato es un mecanismo de control que requiere un sensor que pueda adquirir señales externas. Entonces tiene una entrada. El símbolo de la entrada general tendrá la palabra INPUT en inglés. Los comunes son:
1> resistencia de platino Pt100 (3 líneas, también 2 líneas).
2> termopar (2 líneas).
Termómetro infrarrojo 3> (2 líneas, cambia la señal analógica).
2. Su próximo nivel debe ser el organismo ejecutor. Por lo tanto, tiene una salida que se utiliza para señalar al actuador. El símbolo de la salida general tendrá la palabra OUTPUT en inglés. Comúnmente hay:
1> DC4-20mA ..
2> Cantidad de interruptor de contacto.
Unidad de estado sólido 3>.
4> DC 0-10v.
3. La alarma del termostato es la cantidad de conmutación, generalmente un fin común. Luego se divide en 1, 2, 3 alarma de carretera. Hay ALM1. ALM2 en el diagrama de cableado. O EV1.EV2.
4. La fuente de alimentación común para termostatos es 80-220V AC y 24V DC / AC.
