Interruptor de control de temperatura cuadrado termostato serie KSD9700
Interruptor de control de temperatura Protección térmica cuadrada, ampliamente utilizado en la industria, electrodomésticos, equipos eléctricos y eléctricos, para evitar la sobrecorriente, protección contra sobrecalentamiento de componentes de protección electrónica. Carcasa reforzada (caja de metal PBT, caja de plástico) para instalación incorporada en el motor, puede soportar 3. Presión de proceso de moldeo de plástico de 5Mpa. Rendimiento del producto en línea con IEC34-11, GB13232, GB / T13002 y otros estándares. Tales como: interruptor de control de temperatura KSD9700, interruptor de temperatura BW9700, TB02, protección térmica KW, y también lo son el interruptor de control de temperatura serie 9700.
Estructura y principio de protección (Configuración y principios)
Thermostat 9700 Series Thermal Protector es una carcasa metálica termoconductora SPCC niquelada, carcasa de plástico PBT. Un elemento bimetálico con un contacto de aleación de plata.
Soporte conductivo, asiento fijo de aislamiento, contacto móvil, contacto estático, sellador epoxi, y cables y otros componentes. Corriente a través de la impedancia del elemento bimetálico, cuando la temperatura del elemento calefactor se eleva al valor de temperatura establecido, el elemento bimetálico se mueve rápidamente, abre el contacto, corta el circuito. Después de años de investigación y desarrollo, el interruptor de control de temperatura de la serie 9700 cumple con los requisitos del calentador, productos para miniaturización, desarrollo de alta corriente. Tamaño actual del producto de uso común, actual tiene los siguientes estándares:
El tamaño del producto corresponde a diferentes corrientes: (L * W * H)
(Tamaño mínimo 15 * 5. 4 * 2.4 3A / AC125V, 2A / AC250V)
(Tamaño convencional 20 * 7.6 * 4, 8A / AC125V, 5A / AC250V),
(Serie TB10 18 * 7.9 * 3.5, 12A / AC125V, 10A / AC250V)
(Serie TB25 de alta corriente 22 * 9 * 4, 30A / AC24V, 25A / AC250V)
(Gran corriente serie TB50 25 * 10.6 * 5.2, 60A / AC24V, 50A / AC250V)
Temperatura disponible: 30 ℃ ~ 160 ℃, a 5 ℃ para un rango de temperatura
Rango de temperatura de reinicio: menor que la temperatura de corte nominal (20 ℃ ± 10 ℃)
Temperatura de trabajo segura,
Contacto móvil y pieza de contacto estático nuevamente conectado a la electricidad,
Restaurar las condiciones normales de trabajo.

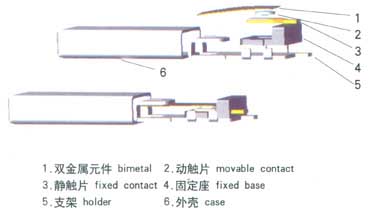

Configuración de la serie KSD9700 del interruptor de temperatura (configuración del paquete)
4, el producto no es mayor que la corriente nominal del circuito utilizado en el producto, debe elegir la sección del núcleo de cobre para una conexión de cable de 0.5-1 mm2; No se debe utilizar más de 10 A de corriente en el circuito. Se debe seleccionar una conexión de cable de sección transversal del conductor de cobre de 0,75 a 1,5 mm2.
5, el producto debe ser inferior al 90% de humedad relativa, temperatura ambiente por debajo de 40 ℃ ventilación, almacén de almacenamiento de gas limpio, seco, no corrosivo.
Tabla de temperatura de funcionamiento nominal del interruptor de control de temperatura de la serie KSD9700 (según la temperatura de apertura de la tabla)
Nota: La temperatura de reinicio es 2/3 de la temperatura de funcionamiento estándar, con una tolerancia de ± 15 ° C o por el usuario.
4, interruptor de control de temperatura KSD9700 series life
Productos en el voltaje nominal, corriente, factor de potencia de 0.7 condiciones (en el circuito de CA, el coseno de la diferencia de fase (Φ) entre el voltaje y la corriente se llama factor de potencia, Denotado por el símbolo cosφ. Numéricamente, La potencia factor es la relación de la potencia activa a la potencia aparente, cosφ = P / S) Fuente de calor externa para que se mueva 6000 veces, debe cumplir con las siguientes condiciones:
A. Desconecte el cambio de temperatura debe estar dentro del valor inicial de +5 ℃;
B. La resistencia de contacto debe ser inferior a 100 mΩ;
Continúe probando hasta 10,000 veces después de la acción.

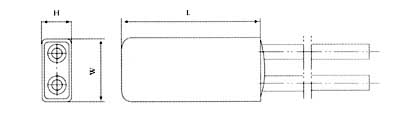

Interruptor de temperatura Serie 9700 Instalación y dimensiones (Detalle de diseño)
Interruptor de control de temperatura 9700 Series Wire (WireType)
Alambre para cable de silicona AWG20 #, 22 #, 24 # y línea de irradiación de electrones. Se pueden personalizar requisitos especiales.

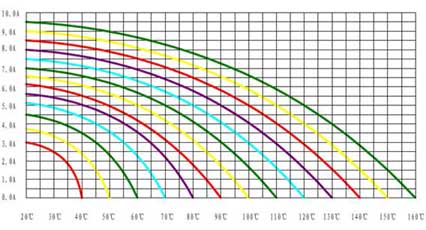

Interruptor de control de temperatura Serie 9700 Curva A-C (Curva A-C)
Curva crítica de corriente de disparo vs. curva de temperatura ambiente (seleccione la temperatura de protección que deben ser colegas para considerar el efecto actual)
Interruptor de control de temperatura Serie 9700 Certificación de uso común: CB / PSE / TUV / CE / UL / VDE / CQC / SGS
El interruptor de control de temperatura serie 9700 se usa ampliamente en:
Bebederos, calentadores de agua, sandwiches, tostadora, lavaplatos, secadora, gabinete de desinfección, horno microondas, cafetera eléctrica, cocina eléctrica, refrigerador, aire acondicionado, una máquina de plástico, equipo de oficina, calentadores para asientos de automóviles y otros electrodomésticos.
Estructura y principio de protección (Configuración y principios)
Thermostat 9700 Series Thermal Protector es una carcasa metálica termoconductora SPCC niquelada, carcasa de plástico PBT. Un elemento bimetálico con un contacto de aleación de plata.
Soporte conductivo, asiento fijo de aislamiento, contacto móvil, contacto estático, sellador epoxi, y cables y otros componentes. Corriente a través de la impedancia del elemento bimetálico, cuando la temperatura del elemento calefactor se eleva al valor de temperatura establecido, el elemento bimetálico se mueve rápidamente, abre el contacto, corta el circuito. Después de años de investigación y desarrollo, el interruptor de control de temperatura de la serie 9700 cumple con los requisitos del calentador, productos para miniaturización, desarrollo de alta corriente. Tamaño actual del producto de uso común, actual tiene los siguientes estándares:
El tamaño del producto corresponde a diferentes corrientes: (L * W * H)
(Tamaño mínimo 15 * 5. 4 * 2.4 3A / AC125V, 2A / AC250V)
(Tamaño convencional 20 * 7.6 * 4, 8A / AC125V, 5A / AC250V),
(Serie TB10 18 * 7.9 * 3.5, 12A / AC125V, 10A / AC250V)
(Serie TB25 de alta corriente 22 * 9 * 4, 30A / AC24V, 25A / AC250V)
(Gran corriente serie TB50 25 * 10.6 * 5.2, 60A / AC24V, 50A / AC250V)
Temperatura disponible: 30 ℃ ~ 160 ℃, a 5 ℃ para un rango de temperatura
Rango de temperatura de reinicio: menor que la temperatura de corte nominal (20 ℃ ± 10 ℃)
Temperatura de trabajo segura,
Contacto móvil y pieza de contacto estático nuevamente conectado a la electricidad,
Restaurar las condiciones normales de trabajo.
Configuración de la serie KSD9700 del interruptor de temperatura (configuración del paquete)
Interruptor de temperatura controlada Serie KSD9700 Atención
1, el uso de la instalación de tipo de temperatura de contacto, la cubierta de metal debe estar cerca de la superficie de montaje del dispositivo controlado. Para garantizar el efecto de la temperatura, debe recubrirse en la temperatura de la superficie del gel de sílice térmico u otro rendimiento similar del medio.
2, la instalación no se puede aplastar cuando la carcasa, suelta o se deforma, para no afectar el rendimiento.
3, no puede dejar que el líquido entre en el controlador de temperatura interno, no hará que la carcasa se agriete, no cambie la forma del terminal externo.
1, el uso de la instalación de tipo de temperatura de contacto, la cubierta de metal debe estar cerca de la superficie de montaje del dispositivo controlado. Para garantizar el efecto de la temperatura, debe recubrirse en la temperatura de la superficie del gel de sílice térmico u otro rendimiento similar del medio.
2, la instalación no se puede aplastar cuando la carcasa, suelta o se deforma, para no afectar el rendimiento.
3, no puede dejar que el líquido entre en el controlador de temperatura interno, no hará que la carcasa se agriete, no cambie la forma del terminal externo.
5, el producto debe ser inferior al 90% de humedad relativa, temperatura ambiente por debajo de 40 ℃ ventilación, almacén de almacenamiento de gas limpio, seco, no corrosivo.
Tabla de temperatura de funcionamiento nominal del interruptor de control de temperatura de la serie KSD9700 (según la temperatura de apertura de la tabla)
| No. | Temperatura de funcionamiento | Restablecer la temperatura | No. | Temperatura de funcionamiento | Restablecer la temperatura |
| 30 | 30±3℃ | ≥20℃ | 95 | 95±5℃ | 70±15℃ |
| 35 | 35±3.5℃ | ≥25℃ | 100 | 100±5℃ | 70±15℃ |
| 40 | 40±4℃ | ≥30℃ | 105 | 105±5℃ | 75±15℃ |
| 45 | 45±4.5℃ | ≥33℃ | 110 | 110±5℃ | 75±15℃ |
| 50 | 50±5℃ | ≥35℃ | 115 | 115±5℃ | 80±15℃ |
| 55 | 55±5℃ | 42±6℃ | 120 | 120±5℃ | 85±15℃ |
| 60 | 605℃ | 45±8℃ | 125 | 125±5℃ | 85±15℃ |
| 65 | 65±5℃ | 48±10℃ | 130 | 130±5℃ | 90±15℃ |
| 70 | 70±5℃ | 50±12℃ | 135 | 135±5℃ | 95±15℃ |
| 75 | 75±5℃ | 53±14℃ | 140 | 140±5℃ | 100±15℃ |
| 80 | 80±5℃ | 55±15℃ | 145 | 145±5℃ | 100±15℃ |
| 85 | 85±5℃ | 60±15℃ | 150 | 150±5℃ | 105±15℃ |
| 90 | 90±5℃ | 65±15℃ | 155 | 155±5℃ | 110±15℃ |
Nota: La temperatura de reinicio es 2/3 de la temperatura de funcionamiento estándar, con una tolerancia de ± 15 ° C o por el usuario.
4, interruptor de control de temperatura KSD9700 series life
Productos en el voltaje nominal, corriente, factor de potencia de 0.7 condiciones (en el circuito de CA, el coseno de la diferencia de fase (Φ) entre el voltaje y la corriente se llama factor de potencia, Denotado por el símbolo cosφ. Numéricamente, La potencia factor es la relación de la potencia activa a la potencia aparente, cosφ = P / S) Fuente de calor externa para que se mueva 6000 veces, debe cumplir con las siguientes condiciones:
A. Desconecte el cambio de temperatura debe estar dentro del valor inicial de +5 ℃;
B. La resistencia de contacto debe ser inferior a 100 mΩ;
Continúe probando hasta 10,000 veces después de la acción.
Interruptor de temperatura Serie 9700 Instalación y dimensiones (Detalle de diseño)
Interruptor de control de temperatura 9700 Series Wire (WireType)
Alambre para cable de silicona AWG20 #, 22 #, 24 # y línea de irradiación de electrones. Se pueden personalizar requisitos especiales.
Interruptor de control de temperatura Serie 9700 Curva A-C (Curva A-C)
Curva crítica de corriente de disparo vs. curva de temperatura ambiente (seleccione la temperatura de protección que deben ser colegas para considerar el efecto actual)
Interruptor de control de temperatura Serie 9700 Certificación de uso común: CB / PSE / TUV / CE / UL / VDE / CQC / SGS
El interruptor de control de temperatura serie 9700 se usa ampliamente en:
Bebederos, calentadores de agua, sandwiches, tostadora, lavaplatos, secadora, gabinete de desinfección, horno microondas, cafetera eléctrica, cocina eléctrica, refrigerador, aire acondicionado, una máquina de plástico, equipo de oficina, calentadores para asientos de automóviles y otros electrodomésticos.
