Interne Struktur, Arbeitsweise und Haeufige Fehler von halbautomatischen Abtauen Temperaturregler

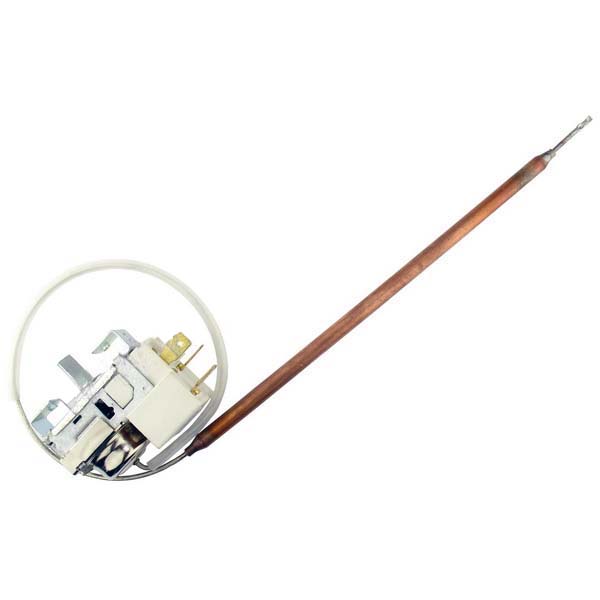

Der halbautomatische Abtautemperaturregler wird üblicherweise in eintürigen Kühlschränken verwendet und kann manuell manuell abgetaut werden. Wie in Abbildung 5-10 dargestellt, befindet sich in der Mitte des Thermostatknopfs des Temperaturreglers eine Taste. Wenn die Taste gedrückt wird, läuft der Kompressor nicht mehr und taut ab. Wenn die Temperatur des Temperaturerfassungsrohrs etwa 5 ° C erreicht, wird der Temperaturregler automatisch zurückgesetzt und der Kompressor startet erneut.
Der interne Aufbau des halbautomatischen Temperaturreglers vom Abtautyp ist in Abbildung 5-11 dargestellt.
Dieser Temperaturregler wird in einem Kühlschrank verwendet. Zum einen kann die Temperatur im Kühlschrank wie bei einem normalen Temperaturregler eingestellt und geregelt werden. Wenn andererseits die Frostschicht auf der Verdampferoberfläche zu dick ist, kann sie automatisch abtauen.
Wenn ein Abtauen erforderlich ist, funktioniert der Kältekompressor nicht mehr, solange die Abtautaste gedrückt wird. Wenn die Temperatur in der Box die vorgegebene Abtautemperatur erreicht (im Allgemeinen beträgt die Oberflächentemperatur des Verdampfers etwa 5 ° C, die Temperatur in der Mitte der Box beträgt etwa 10 ° C). Die Abtautaste springt automatisch und der Kältekompressor nimmt den Betrieb wieder auf.
Wenn die Abtautaste nicht gedrückt wird, übt die Abtaufeder keine äußere Kraft auf die Feder (Hauptfeder) aus. Wenn die Abtautaste gedrückt wird, um das Abtauen durchzuführen, öffnet die Antriebsstützplatte den Kontakt unter der Wirkung der Abtaufeder und der Kompressor läuft nicht mehr. Wenn die Temperatur im Kühlschrank die erwartete Abtautde-Temperatur erreicht, kann der vom Thermostat im Thermostat erzeugte Druck den Haupthebel drücken, um das Widerstandsmoment der Abtaufeder neben der Abtauausgleichsfeder zur Abtausteuerplatte zu überwinden. Die Abtauausgleichsfeder wird verwendet, um die Änderung der Spannung der Entfrosterfeder zu kompensieren, wenn der Temperatureinstellnocken an verschiedenen Positionen gedreht wird. Wenn sich beispielsweise der Temperatureinstellnocken vom kalten zum heißen Punkt dreht, erhöht sich das Widerstandsdrehmoment der Abtauausgleichsfeder, aber auch das Vorwärtsdrehmoment der Abtauausgleichsfeder, so dass die Temperatur des Temperatureinstellnockens beträgt an verschiedenen Positionen die Abtautde-Temperatur Es wird keine Änderung stattfinden.
Der interne Aufbau des halbautomatischen Temperaturreglers vom Abtautyp ist in Abbildung 5-11 dargestellt.
Bei normaler Temperatur ist der Schalter des Temperaturreglers immer eingeschaltet (mit Ausnahme des Knopfes in der erzwungenen Abschaltposition). Andernfalls wird angezeigt, dass der Temperaturregler beschädigt wurde, was normalerweise durch ein Auslaufen des Temperatursensors oder einen schlechten Kontakt aufgrund von Oxidation der Kontakte verursacht wird. Bei normaler Temperatur sollte der Abtautaster des halbautomatischen Abtautemperaturreglers sofort nach dem Drücken gedrückt werden.
Dieser Temperaturregler und der normale Temperaturregler haben das gleiche Funktionsprinzip und den gleichen Aufbau, außer dass dem normalen Temperaturregler eine Entfrostervorrichtung hinzugefügt wird, wie in Abbildung 5-12 dargestellt.
Dieser Temperaturregler und der normale Temperaturregler haben das gleiche Funktionsprinzip und den gleichen Aufbau, außer dass dem normalen Temperaturregler eine Entfrostervorrichtung hinzugefügt wird, wie in Abbildung 5-12 dargestellt.
Dieser Temperaturregler wird in einem Kühlschrank verwendet. Zum einen kann die Temperatur im Kühlschrank wie bei einem normalen Temperaturregler eingestellt und geregelt werden. Wenn andererseits die Frostschicht auf der Verdampferoberfläche zu dick ist, kann sie automatisch abtauen.
Wenn ein Abtauen erforderlich ist, funktioniert der Kältekompressor nicht mehr, solange die Abtautaste gedrückt wird. Wenn die Temperatur in der Box die vorgegebene Abtautemperatur erreicht (im Allgemeinen beträgt die Oberflächentemperatur des Verdampfers etwa 5 ° C, die Temperatur in der Mitte der Box beträgt etwa 10 ° C). Die Abtautaste springt automatisch und der Kältekompressor nimmt den Betrieb wieder auf.
Wenn die Abtautaste nicht gedrückt wird, übt die Abtaufeder keine äußere Kraft auf die Feder (Hauptfeder) aus. Wenn die Abtautaste gedrückt wird, um das Abtauen durchzuführen, öffnet die Antriebsstützplatte den Kontakt unter der Wirkung der Abtaufeder und der Kompressor läuft nicht mehr. Wenn die Temperatur im Kühlschrank die erwartete Abtautde-Temperatur erreicht, kann der vom Thermostat im Thermostat erzeugte Druck den Haupthebel drücken, um das Widerstandsmoment der Abtaufeder neben der Abtauausgleichsfeder zur Abtausteuerplatte zu überwinden. Die Abtauausgleichsfeder wird verwendet, um die Änderung der Spannung der Entfrosterfeder zu kompensieren, wenn der Temperatureinstellnocken an verschiedenen Positionen gedreht wird. Wenn sich beispielsweise der Temperatureinstellnocken vom kalten zum heißen Punkt dreht, erhöht sich das Widerstandsdrehmoment der Abtauausgleichsfeder, aber auch das Vorwärtsdrehmoment der Abtauausgleichsfeder, so dass die Temperatur des Temperatureinstellnockens beträgt an verschiedenen Positionen die Abtautde-Temperatur Es wird keine Änderung stattfinden.
