Diagrama de cableado del termostato bimetálico
Palabras clave: ksd9700, TB02, 17AM, termostato bimetálico

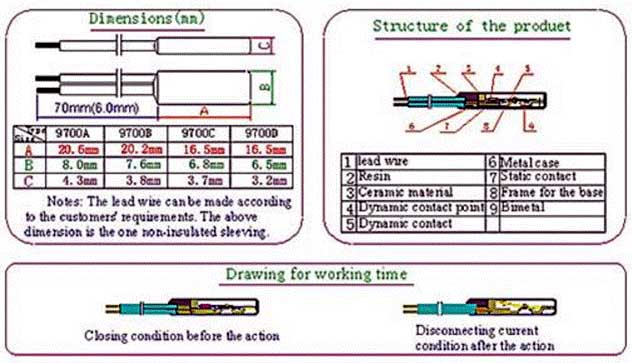

El interruptor de control de temperatura de la serie KSD9700 (protector térmico) se compone de bimetal de alta sensibilidad en forma de plato, contacto móvil, pieza de contacto estático, base fija, carcasa exterior y cable resistente a la temperatura. Durante la operación, el bimetal está en estado libre, el contacto móvil y el contacto estático están cerrados y el circuito está encendido. Cuando la temperatura se eleva a la temperatura de acción del protector térmico debido a la falla del aparato eléctrico. El bimetal se calienta para generar estrés interno y actúa rápidamente. Empujar el contacto móvil lejos de la pieza de contacto estático rompe el circuito, cortando así la fuente de energía eléctrica defectuosa para proteger el aparato eléctrico.
Cuando la temperatura del dispositivo protegido cae al valor de temperatura de reinicio nominal del protector térmico, el bimetal vuelve al estado inicial y el contacto se cierra, y el dispositivo eléctrico reanuda el funcionamiento normal. El producto tiene las ventajas de resistencia pequeña, detección rápida de temperatura, acción rápida, seguridad y confiabilidad, y volumen pequeño.
Estructura y aplicación
La serie KSD9700 es un termostato con un elemento bimetálico como sensor de temperatura. Cuando el aparato funciona normalmente, el bimetal está en estado libre y los contactos están en estado cerrado / desconectado. Cuando la temperatura sube al valor de temperatura de funcionamiento, el elemento bimetálico se calienta para generar tensión interna y actúa rápidamente, abriendo / cerrando el contacto, cortando / cerrando el circuito, proporcionando así protección térmica. Cuando la temperatura cae a la temperatura restablecida, el contacto se cierra / abre automáticamente y reanuda el funcionamiento normal. Ampliamente utilizado en electrodomésticos y equipos eléctricos, como motores de lavadoras, motores de ventiladores de aire acondicionado, transformadores, balastos, electrodomésticos, etc.
Ventaja característica
Pequeña resistencia interna (<50mΩ);
Temperatura rápida, acción rápida, segura y confiable;
Tamaño pequeño para una fácil instalación;
Se pueden personalizar diferentes longitudes o especificaciones de cables de acuerdo con los requisitos del cliente;
Hay dos tipos de normalmente cerrados y normalmente abiertos.
Ventajas del producto termostato bimetálico serie KSD9700
(1) Tamaño pequeño, fácil de instalar
(2) bimetal de acción rápida, respuesta rápida
(3) La esperanza de vida es de hasta 10,000 veces o más
(4) proceso de inmersión anti-vacío
(5) Puede reemplazar a SENSATA 17AM 7AM, Corea del Sur SEK ST-22 y otros productos extranjeros
Precauciones con el termostato bimetálico serie KSD9700
(1) Cuando se utiliza la detección de temperatura de contacto, el producto debe colocarse cerca de la superficie de montaje del aparato controlado.
(2) No aplaste ni deforme la carcasa de plástico o metal durante la instalación para evitar afectar el rendimiento.
(3) Los productos de carcasa de metal con camisas aislantes no se deben quitar ni aplastar durante la instalación para evitar fugas y garantizar un uso seguro.
(4) El producto debe usarse en un circuito con una corriente de no más de 5A. El núcleo de cobre debe conectarse con un cable de 0.4-0.75 mm2.
(5) El producto debe almacenarse en un lugar donde la humedad relativa sea inferior al 90% y la temperatura ambiente sea inferior a 40 ° C, que esté ventilada, limpia, seca y libre de gases corrosivos.
El interruptor de control de temperatura de la serie KSD9700 (protector térmico) se compone de bimetal de alta sensibilidad en forma de plato, contacto móvil, pieza de contacto estático, base fija, carcasa exterior y cable resistente a la temperatura. Durante la operación, el bimetal está en estado libre, el contacto móvil y el contacto estático están cerrados y el circuito está encendido. Cuando la temperatura se eleva a la temperatura de acción del protector térmico debido a la falla del aparato eléctrico. El bimetal se calienta para generar estrés interno y actúa rápidamente. Empujar el contacto móvil lejos de la pieza de contacto estático rompe el circuito, cortando así la fuente de energía eléctrica defectuosa para proteger el aparato eléctrico.
Cuando la temperatura del dispositivo protegido cae al valor de temperatura de reinicio nominal del protector térmico, el bimetal vuelve al estado inicial y el contacto se cierra, y el dispositivo eléctrico reanuda el funcionamiento normal. El producto tiene las ventajas de resistencia pequeña, detección rápida de temperatura, acción rápida, seguridad y confiabilidad, y volumen pequeño.
Estructura y aplicación
La serie KSD9700 es un termostato con un elemento bimetálico como sensor de temperatura. Cuando el aparato funciona normalmente, el bimetal está en estado libre y los contactos están en estado cerrado / desconectado. Cuando la temperatura sube al valor de temperatura de funcionamiento, el elemento bimetálico se calienta para generar tensión interna y actúa rápidamente, abriendo / cerrando el contacto, cortando / cerrando el circuito, proporcionando así protección térmica. Cuando la temperatura cae a la temperatura restablecida, el contacto se cierra / abre automáticamente y reanuda el funcionamiento normal. Ampliamente utilizado en electrodomésticos y equipos eléctricos, como motores de lavadoras, motores de ventiladores de aire acondicionado, transformadores, balastos, electrodomésticos, etc.

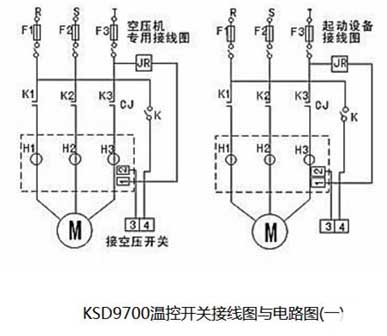

Diagrama de cableado y diagrama de circuito del termostato bimetálico KSD9700
Ventaja característica
Pequeña resistencia interna (<50mΩ);
Temperatura rápida, acción rápida, segura y confiable;
Tamaño pequeño para una fácil instalación;
Se pueden personalizar diferentes longitudes o especificaciones de cables de acuerdo con los requisitos del cliente;
Hay dos tipos de normalmente cerrados y normalmente abiertos.
Ventajas del producto termostato bimetálico serie KSD9700
(1) Tamaño pequeño, fácil de instalar
(2) bimetal de acción rápida, respuesta rápida
(3) La esperanza de vida es de hasta 10,000 veces o más
(4) proceso de inmersión anti-vacío
(5) Puede reemplazar a SENSATA 17AM 7AM, Corea del Sur SEK ST-22 y otros productos extranjeros
Precauciones con el termostato bimetálico serie KSD9700
(1) Cuando se utiliza la detección de temperatura de contacto, el producto debe colocarse cerca de la superficie de montaje del aparato controlado.
(2) No aplaste ni deforme la carcasa de plástico o metal durante la instalación para evitar afectar el rendimiento.
(3) Los productos de carcasa de metal con camisas aislantes no se deben quitar ni aplastar durante la instalación para evitar fugas y garantizar un uso seguro.
(4) El producto debe usarse en un circuito con una corriente de no más de 5A. El núcleo de cobre debe conectarse con un cable de 0.4-0.75 mm2.
(5) El producto debe almacenarse en un lugar donde la humedad relativa sea inferior al 90% y la temperatura ambiente sea inferior a 40 ° C, que esté ventilada, limpia, seca y libre de gases corrosivos.
