Circuito de control de temperatura de termostato de horno eléctrico de regulación de presión hecho a sí mismo
En la producción y la investigación científica, los termostatos de hornos eléctricos se usan ampliamente, y también se requieren mediciones de temperatura y precisión de control. En la aplicación, cuando el controlador del termostato corta la energía eléctrica del cable del horno eléctrico. la temperatura continúa aumentando en más de 5 ° C ~ 15 ° C debido a la inercia térmica del cable del horno eléctrico, que es la causa del sobrecalentamiento. En muchos lugares donde se usa la incubadora, solo se permite que la temperatura dentro de la caja varíe entre ± 0.5 ° C y ± 1 ° C, como el cultivo microbiano y la eclosión de los pollitos.
De acuerdo con este requisito, se puede usar el "circuito de control de temperatura de regulación" introducido en este documento. Tiene precisión de control de alta temperatura, circuito simple y práctico, y se puede usar para control de temperatura constante por debajo de 300 ° C, ± O.1 ° C ~ ± 0.5 ° C, y también se puede usar para la transformación técnica temprana del horno.

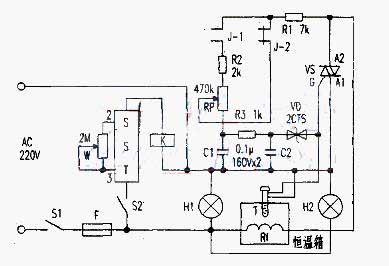

El principio eléctrico se muestra en el dibujo. El circuito de control de temperatura de regulación de voltaje está compuesto de dos partes, en donde el tiristor bidireccional VS, el termómetro de mercurio de vidrio de contacto eléctrico ajustable T y la red de doble ajuste compuesta de Rl, R2, RP, R3, Cl, C2; La otra parte consiste en un relé de tiempo sólido SsT y un relé K para formar un sistema de red de regulación de voltaje de tiristores bidireccionales de conmutación de tiempo. Después de que los interruptores S1 y S2 están cerrados; La luz de señalización H1 se enciende, y cuando la porción de medición de temperatura del termómetro T se encuentra a una temperatura inferior al valor establecido de T, el contacto de T se rompe. En este momento, el control de activación del triac VS está controlado por R1, J-2. R3, Cl, C2 y VD al polo G de VS, VS obtiene la corriente de disparo y conduce, el cable de resistencia de la caja del termostato Rf se calienta y calienta, y la luz indicadora H2 se enciende.
Cuando la temperatura dentro de la caja aumenta a un valor de temperatura establecido (20 ° C) desde T, el tiempo de temporización del relé de tiempo de estado sólido SST está activo, el arranque se inicia y el relé K se activa. El contacto normalmente cerrado J-2 está desconectado, y el contacto normalmente abierto J1 está cerrado, lo que cambia el ángulo de conducción del triac VS, lo que disminuye el voltaje terminal de la carga, disminuye la velocidad de calentamiento y reduce la inercia térmica. Después de que se activa el temporizador SsT, el circuito de control de disparo del VS se vuelve ajustable. Cuando el potenciómetro RP se ajusta para aumentar la resistencia del RP, el ángulo de conducción del VS disminuye; Cuando la temperatura en el tanque alcanza el valor establecido de T, el electrodo de alambre de platino y la columna de mercurio en T se encienden. La puerta G de VS está en cortocircuito al cátodo A1, y VS pierde contacto:
De acuerdo con este requisito, se puede usar el "circuito de control de temperatura de regulación" introducido en este documento. Tiene precisión de control de alta temperatura, circuito simple y práctico, y se puede usar para control de temperatura constante por debajo de 300 ° C, ± O.1 ° C ~ ± 0.5 ° C, y también se puede usar para la transformación técnica temprana del horno.
El principio eléctrico se muestra en el dibujo. El circuito de control de temperatura de regulación de voltaje está compuesto de dos partes, en donde el tiristor bidireccional VS, el termómetro de mercurio de vidrio de contacto eléctrico ajustable T y la red de doble ajuste compuesta de Rl, R2, RP, R3, Cl, C2; La otra parte consiste en un relé de tiempo sólido SsT y un relé K para formar un sistema de red de regulación de voltaje de tiristores bidireccionales de conmutación de tiempo. Después de que los interruptores S1 y S2 están cerrados; La luz de señalización H1 se enciende, y cuando la porción de medición de temperatura del termómetro T se encuentra a una temperatura inferior al valor establecido de T, el contacto de T se rompe. En este momento, el control de activación del triac VS está controlado por R1, J-2. R3, Cl, C2 y VD al polo G de VS, VS obtiene la corriente de disparo y conduce, el cable de resistencia de la caja del termostato Rf se calienta y calienta, y la luz indicadora H2 se enciende.
Cuando la temperatura dentro de la caja aumenta a un valor de temperatura establecido (20 ° C) desde T, el tiempo de temporización del relé de tiempo de estado sólido SST está activo, el arranque se inicia y el relé K se activa. El contacto normalmente cerrado J-2 está desconectado, y el contacto normalmente abierto J1 está cerrado, lo que cambia el ángulo de conducción del triac VS, lo que disminuye el voltaje terminal de la carga, disminuye la velocidad de calentamiento y reduce la inercia térmica. Después de que se activa el temporizador SsT, el circuito de control de disparo del VS se vuelve ajustable. Cuando el potenciómetro RP se ajusta para aumentar la resistencia del RP, el ángulo de conducción del VS disminuye; Cuando la temperatura en el tanque alcanza el valor establecido de T, el electrodo de alambre de platino y la columna de mercurio en T se encienden. La puerta G de VS está en cortocircuito al cátodo A1, y VS pierde contacto:
Cuando la corriente de señal cruza cero, se apaga y H2 se apaga. Cuando la temperatura baja, el electrodo interno T y la columna de mercurio se desconectan, VS activa nuevamente la conducción, Rf se energiza y calienta, y la temperatura aumenta. Cuando la temperatura alcanza el valor establecido, VS se apaga nuevamente y Rf deja de calentar. Este ciclo se repite para que la temperatura del horno sea básicamente estable.
Selección de componentes
Selección de componentes
El componente de control de temperatura T es un termómetro de mercurio de vidrio de contacto eléctrico tipo WXG-11 ajustable, que puede usarse para el control de temperatura constante de ± 0.1 ° C a ± 0.5 ° C dentro de 0 ° C ~ 300 ° C. El relé de tiempo de estado sólido SST es del tipo de dos hilos ajustable YHK. Se conecta una resistencia externa ajustable de 2MΩ entre los 2 y 3 pines, y el tiempo es de 6 segundos a 600 segundos, que se puede ajustar arbitrariamente. SST utiliza circuitos electrónicos y presenta sin contacto, sin chispa y larga vida.
Este circuito utiliza el tipo YHK 220V1A. El relé K utiliza un pequeño relé de CA JZX-22F / zz 220V5A. Los componentes restantes se seleccionan de la manera habitual.
Este circuito utiliza el tipo YHK 220V1A. El relé K utiliza un pequeño relé de CA JZX-22F / zz 220V5A. Los componentes restantes se seleccionan de la manera habitual.
