Características del interruptor térmico
Principio de funcionamiento del interruptor térmico

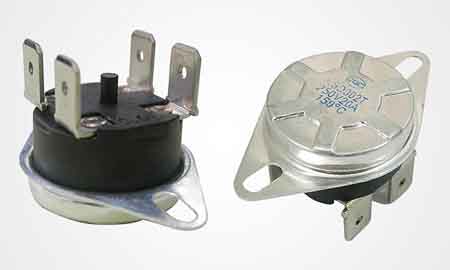

La serie de interruptores térmicos de acción rápida KSD301 es una serie de termostato bimetálico de tamaño pequeño con una tapa de metal, que pertenece a la familia de relés térmicos. El principio principal es que una función de los discos bimetálicos es la acción rápida bajo el cambio de temperatura de detección. La acción rápida del disco puede empujar la acción de los contactos a través de la estructura interna, y finalmente provocar el encendido o apagado del circuito. Las características principales son la fijación de la temperatura de trabajo, la acción instantánea confiable, menos descargas eléctricas, una vida útil más larga y menos interferencias de radio.
Precauciones:
1. El interruptor térmico debe funcionar en entornos con humedad no superior a 90 ％. libre de cáustico. Gas inflamable y polvo conductor.
2. Cuando el interruptor térmico se usa para detectar la temperatura de elementos sólidos. su cueva debe estar pegada a la parte de calentamiento de dichos artículos. Mientras tanto. Se debe aplicar grasa de stilicon conductor de calor u otros medios de naturaleza similar en la superficie de la cubierta.
3. No se debe presionar la parte superior de la capa para hundirse o distorsionarse para evitar un efecto adverso sobre la sensibilidad a la temperatura del interruptor térmico o sus otras funciones.
4. Los líquidos deben mantenerse fuera de la parte interna del interruptor térmico. La base debe evitar cualquier foree que pueda provocar grietas; Debe mantenerse despejado y alejado de la contaminación de la sustancia eléctrica para evitar que el aislamiento se debilite y provoque daños por cortocircuito.
Apecmcations técnicos:
Clasificaciones eléctricas: AC250V 5A / AC120V 7A (carga resistiva)
AC250V 10A (carga resistiva)
AC250V 16A (carga resistiva)
Resistencia eléctrica: sin averías y descargas eléctricas bajo CA 50Hz 2000V durante un minuto
Resistencia de aislamiento:> 1OOMQ (con un megger DC500V)
Formulario de contacto: S. P. S. T. División a tres tipos:
1. Cierra a temperatura ambiente. Abre a temperatura elevada. Colses a temperatura decreciente.
2. Se abre a temperatura ambiente. Cierra al subir la temperatura. Abre a temperatura decreciente.
3. Cierra a temperatura ambiente. Se abre cuando sube la temperatura. cierra a temperatura decreciente.
La acción de cierre se eliminará mediante reinicio manual.
Métodos de puesta a tierra: mediante la conexión de la tapa metálica del interruptor térmico y la parte metálica del electrodoméstico conectada a tierra.
Tolerancia de temperatura de trabajo y vida laboral
Min. Diferencial de temperatura
Nota:
1．El diferencial de temperatura anterior es el diferencial entre el valor de temperatura abierto y el valor de temperatura cerrado. El máximo. El diferencial de temperatura en nuestra fábrica es 70 ℃ ~ 100 ℃.
2．Además, podemos fabricar interruptores térmicos según los requisitos especiales de características y dimensiones de nuestros clientes.
La serie de interruptores térmicos de acción rápida KSD301 es una serie de termostato bimetálico de tamaño pequeño con una tapa de metal, que pertenece a la familia de relés térmicos. El principio principal es que una función de los discos bimetálicos es la acción rápida bajo el cambio de temperatura de detección. La acción rápida del disco puede empujar la acción de los contactos a través de la estructura interna, y finalmente provocar el encendido o apagado del circuito. Las características principales son la fijación de la temperatura de trabajo, la acción instantánea confiable, menos descargas eléctricas, una vida útil más larga y menos interferencias de radio.
Precauciones:
1. El interruptor térmico debe funcionar en entornos con humedad no superior a 90 ％. libre de cáustico. Gas inflamable y polvo conductor.
2. Cuando el interruptor térmico se usa para detectar la temperatura de elementos sólidos. su cueva debe estar pegada a la parte de calentamiento de dichos artículos. Mientras tanto. Se debe aplicar grasa de stilicon conductor de calor u otros medios de naturaleza similar en la superficie de la cubierta.
3. No se debe presionar la parte superior de la capa para hundirse o distorsionarse para evitar un efecto adverso sobre la sensibilidad a la temperatura del interruptor térmico o sus otras funciones.
4. Los líquidos deben mantenerse fuera de la parte interna del interruptor térmico. La base debe evitar cualquier foree que pueda provocar grietas; Debe mantenerse despejado y alejado de la contaminación de la sustancia eléctrica para evitar que el aislamiento se debilite y provoque daños por cortocircuito.
Apecmcations técnicos:
Clasificaciones eléctricas: AC250V 5A / AC120V 7A (carga resistiva)
AC250V 10A (carga resistiva)
AC250V 16A (carga resistiva)
Resistencia eléctrica: sin averías y descargas eléctricas bajo CA 50Hz 2000V durante un minuto
Resistencia de aislamiento:> 1OOMQ (con un megger DC500V)
Formulario de contacto: S. P. S. T. División a tres tipos:
1. Cierra a temperatura ambiente. Abre a temperatura elevada. Colses a temperatura decreciente.
2. Se abre a temperatura ambiente. Cierra al subir la temperatura. Abre a temperatura decreciente.
3. Cierra a temperatura ambiente. Se abre cuando sube la temperatura. cierra a temperatura decreciente.
La acción de cierre se eliminará mediante reinicio manual.
Métodos de puesta a tierra: mediante la conexión de la tapa metálica del interruptor térmico y la parte metálica del electrodoméstico conectada a tierra.
Tolerancia de temperatura de trabajo y vida laboral
| Temperatura de trabajo | Tolerancia abierta | Tolerancia cercana | Max temperatura de trabajo | Vida laboral |
| ≤150℃ | ±3℃ | ±6℃ | 190℃ | 100,000（cycles） |
| 151℃-170℃ | ±4℃ | ±8℃ | 210℃ | 30,000（cycles） |
| 171℃-210℃ | ±5℃ | ±10℃ | 250℃ | 16,000（cycles） |
| Tipo de reinicio manual | ±3℃ | Tipo de reinicio manual | 190℃ |
| WorkingTemp | Diferencia común | Límite Min. Dif. |
| ≤100℃ | 17℃ | 8℃ |
| 101℃-130℃ | 17℃ | 8℃ |
| 130℃-155℃ | 17℃ | 8℃ |
| 156℃-175℃ | 25℃ | 8℃ |
| 176℃-190℃ | 30℃ | 8℃ |
| >190℃ | 35℃ | 8℃ |
Nota:
1．El diferencial de temperatura anterior es el diferencial entre el valor de temperatura abierto y el valor de temperatura cerrado. El máximo. El diferencial de temperatura en nuestra fábrica es 70 ℃ ~ 100 ℃.
2．Además, podemos fabricar interruptores térmicos según los requisitos especiales de características y dimensiones de nuestros clientes.
